浇盖梁支架设计在桥梁施工中运用

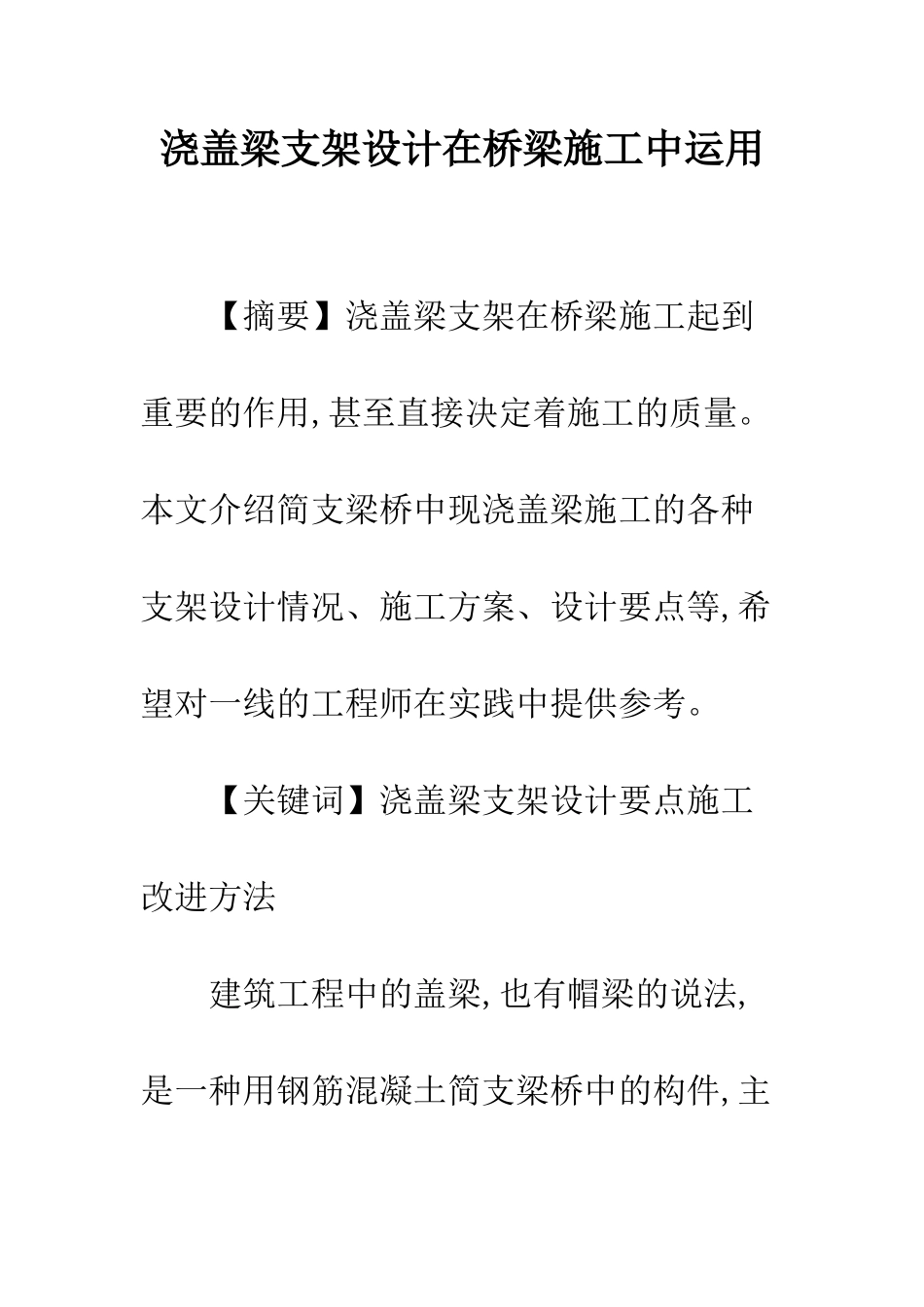

浇盖梁支架设计在桥梁施工中运用_第1页
1/17

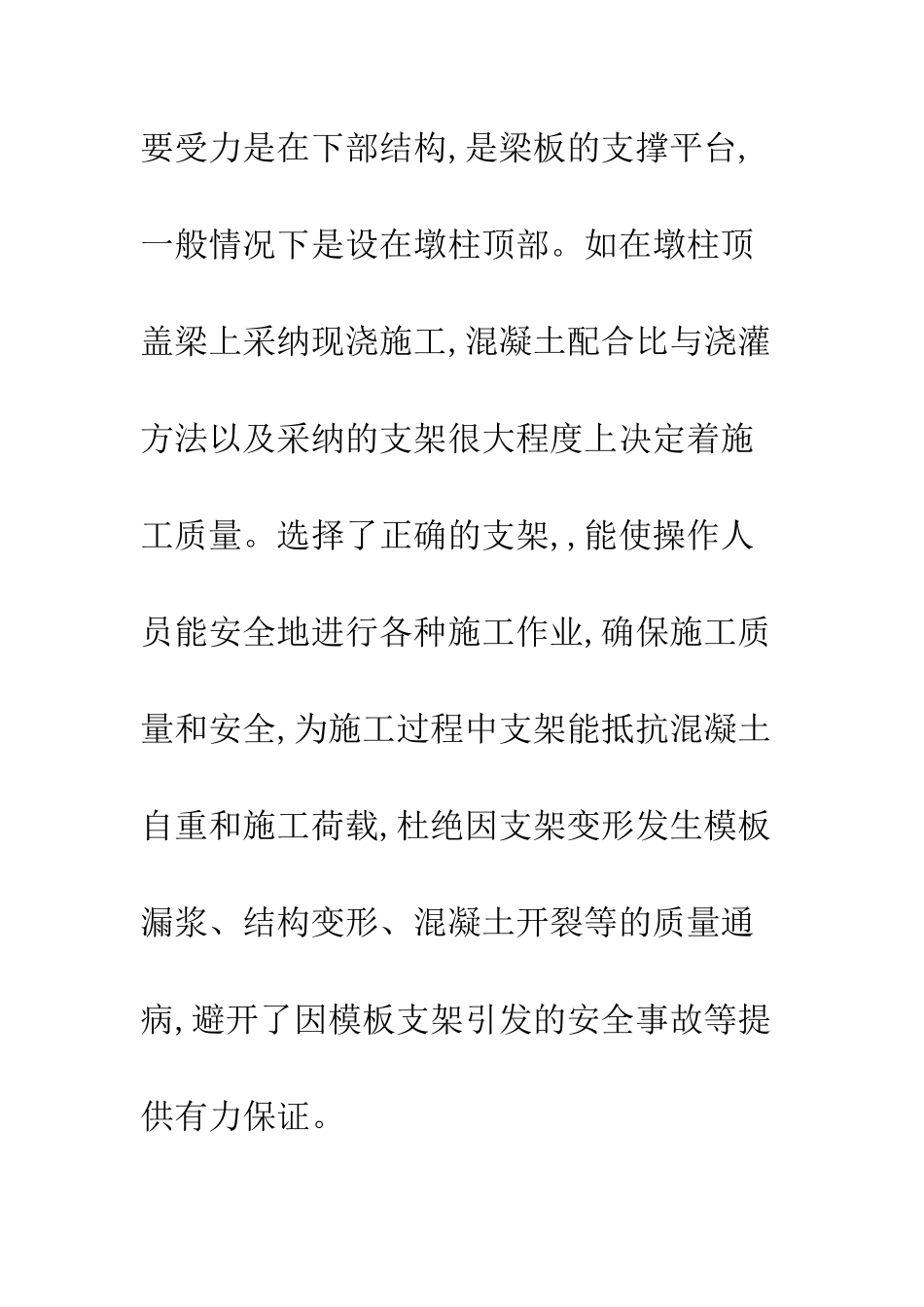

浇盖梁支架设计在桥梁施工中运用_第2页
2/17

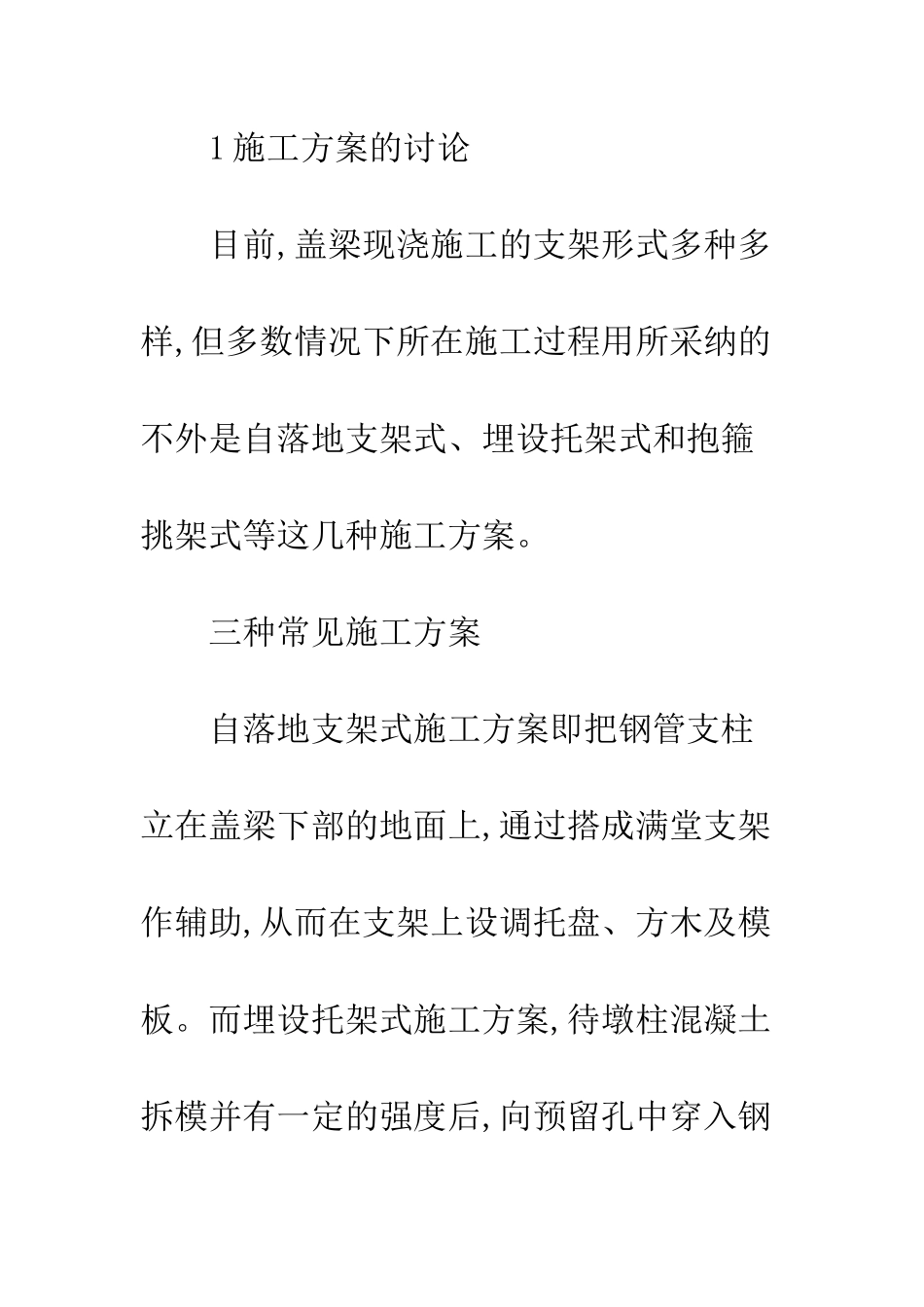

浇盖梁支架设计在桥梁施工中运用_第3页
3/17
浇盖梁支架设计在桥梁施工中运用 【摘要】浇盖梁支架在桥梁施工起到重要的作用,甚至直接决定着施工的质量。本文介绍简支梁桥中现浇盖梁施工的各种支架设计情况、施工方案、设计要点等,希望对一线的工程师在实践中提供参考。 【关键词】浇盖梁支架设计要点施工改进方法 建筑工程中的盖梁,也有帽梁的说法,是一种用钢筋混凝土简支梁桥中的构件,主要受力是在下部结构,是梁板的支撑平台,一般情况下是设在墩柱顶部。如在墩柱顶盖梁上采纳现浇施工,混凝土配合比与浇灌方法以及采纳的支架很大程度上决定着施工质量。选择了正确的支架,,能使操作人员能安全地进行各种施工作业,确保施工质量和安全,为施工过程中支架能抵抗混凝土自重和施工荷载,杜绝因支架变形发生模板漏浆、结构变形、混凝土开裂等的质量通病,避开了因模板支架引发的安全事故等提供有力保证。 1 施工方案的讨论 目前,盖梁现浇施工的支架形式多种多样,但多数情况下所在施工过程用所采纳的不外是自落地支架式、埋设托架式和抱箍挑架式等这几种施工方案。 三种常见施工方案 自落地支架式施工方案即把钢管支柱立在盖梁下部的地面上,通过搭成满堂支架作辅助,从而在支架上设调托盘、方木及模板。而埋设托架式施工方案,待墩柱混凝土拆模并有一定的强度后,向预留孔中穿入钢锭一般采纳钢棒,这样就可以在墩柱顶部预留水平孔,搭设纵梁、横梁、铺设模板都通过使用型钢两端悬臂部分。,在盖梁下的墩柱顶上套钢抱箍,拧紧抱箍连接螺栓,然后利用抱箍牛腿搭设支架纵梁、横梁、铺设模板,这就是所谓的抱箍挑架式施工方案。 对施工方案的讨论 各种支架形式方案的选择,应考虑盖梁的高度以及现场施工条件,同时在工程造价较高的今日,还应考虑经济成本,尽量能就地取材以节约运输成本。为了适应墩柱施工方法,在柱顶安装自制的吊架,完成贝雷桁架的吊装工作的同时,盖梁的施工确定为在距柱顶 2m 处预埋工字钢牛腿。1 号墩和 8号墩又在半山坡上,桥址处在深沟内。加上征地范围较小,仅为桥面投影面积,所需支架数量大,杆件变形、地基变形难以掌握等这样是不合理的。由于关系到现浇盖梁的施工质量、操作安全和经济性,因此正确选择支架方案,实现施工最大优化,是在简支梁桥施工过程中的一项重要的任务。 在讨论选用桥盖梁施工具方案时,有明显的两个不利因素:一方面受地形条件限制,另一方面由于墩柱高度大,不利工作的开展。这样就由于地形条件所限大型起重设备,在施工过程中难以到达墩位。为化解以上制约,在讨论盖梁...
