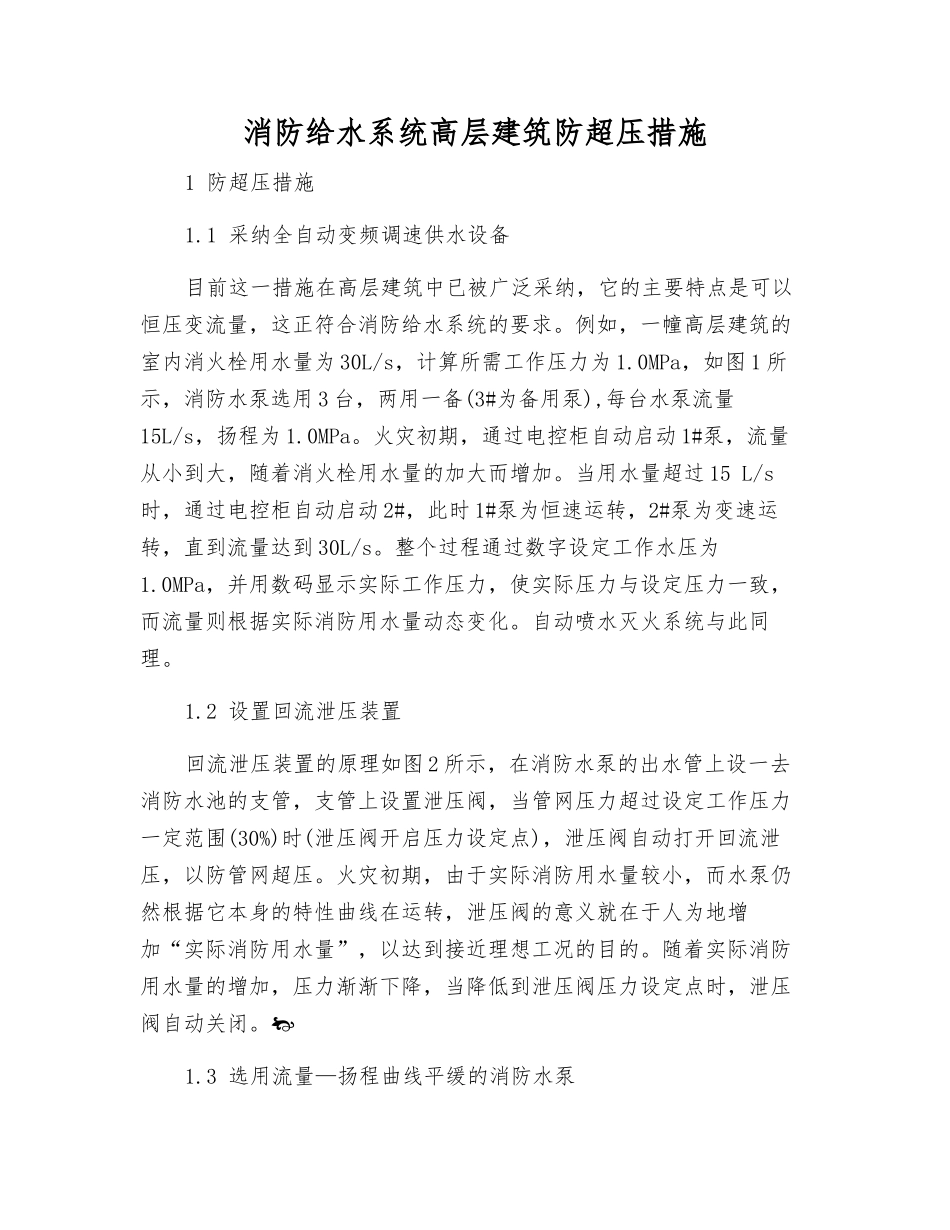

消防给水系统高层建筑防超压措施_第1页
1/2

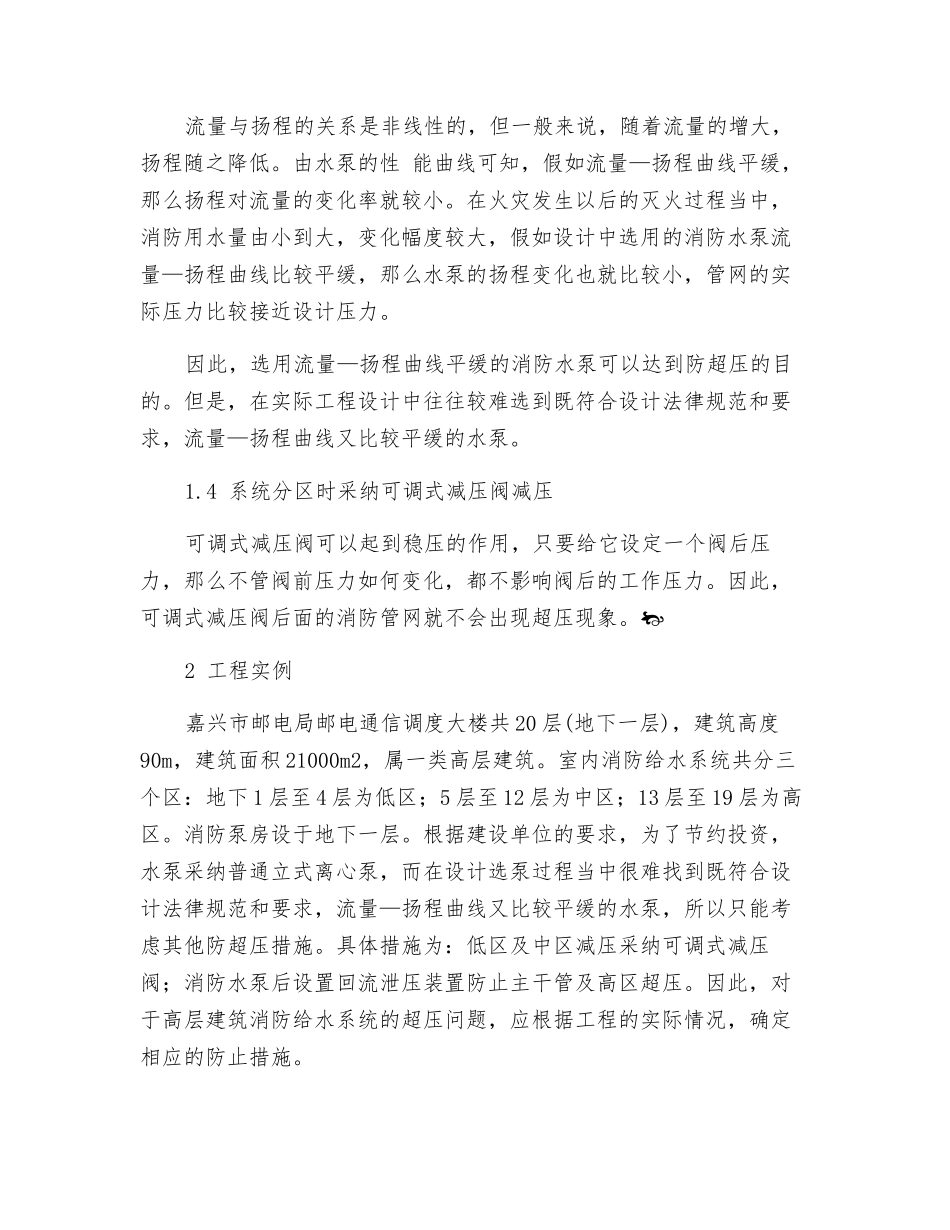

消防给水系统高层建筑防超压措施_第2页
2/2
消防给水系统高层建筑防超压措施1 防超压措施1.1 采纳全自动变频调速供水设备目前这一措施在高层建筑中已被广泛采纳,它的主要特点是可以恒压变流量,这正符合消防给水系统的要求。例如,一幢高层建筑的室内消火栓用水量为 30L/s,计算所需工作压力为 1.0MPa,如图 1 所示,消防水泵选用 3 台,两用一备(3#为备用泵),每台水泵流量15L/s,扬程为 1.0MPa。火灾初期,通过电控柜自动启动 1#泵,流量从小到大,随着消火栓用水量的加大而增加。当用水量超过 15 L/s时,通过电控柜自动启动 2#,此时 1#泵为恒速运转,2#泵为变速运转,直到流量达到 30L/s。整个过程通过数字设定工作水压为1.0MPa,并用数码显示实际工作压力,使实际压力与设定压力一致,而流量则根据实际消防用水量动态变化。自动喷水灭火系统与此同理。1.2 设置回流泄压装置回流泄压装置的原理如图 2 所示,在消防水泵的出水管上设一去消防水池的支管,支管上设置泄压阀,当管网压力超过设定工作压力一定范围(30%)时(泄压阀开启压力设定点),泄压阀自动打开回流泄压,以防管网超压。火灾初期,由于实际消防用水量较小,而水泵仍然根据它本身的特性曲线在运转,泄压阀的意义就在于人为地增加“实际消防用水量”,以达到接近理想工况的目的。随着实际消防用水量的增加,压力渐渐下降,当降低到泄压阀压力设定点时,泄压阀自动关闭。1.3 选用流量—扬程曲线平缓的消防水泵流量与扬程的关系是非线性的,但一般来说,随着流量的增大,扬程随之降低。由水泵的性 能曲线可知,假如流量—扬程曲线平缓,那么扬程对流量的变化率就较小。在火灾发生以后的灭火过程当中,消防用水量由小到大,变化幅度较大,假如设计中选用的消防水泵流量—扬程曲线比较平缓,那么水泵的扬程变化也就比较小,管网的实际压力比较接近设计压力。因此,选用流量—扬程曲线平缓的消防水泵可以达到防超压的目的。但是,在实际工程设计中往往较难选到既符合设计法律规范和要求,流量—扬程曲线又比较平缓的水泵。1.4 系统分区时采纳可调式减压阀减压可调式减压阀可以起到稳压的作用,只要给它设定一个阀后压力,那么不管阀前压力如何变化,都不影响阀后的工作压力。因此,可调式减压阀后面的消防管网就不会出现超压现象。2 工程实例嘉兴市邮电局邮电通信调度大楼共 20 层(地下一层),建筑高度90m,建筑面积 21000m2,属一类高层建筑。室内消防给水系统共分三个区:地下 1 层至 4 层为低区...
