液压挖掘机工作装置在ADAMS中的运动仿真解析

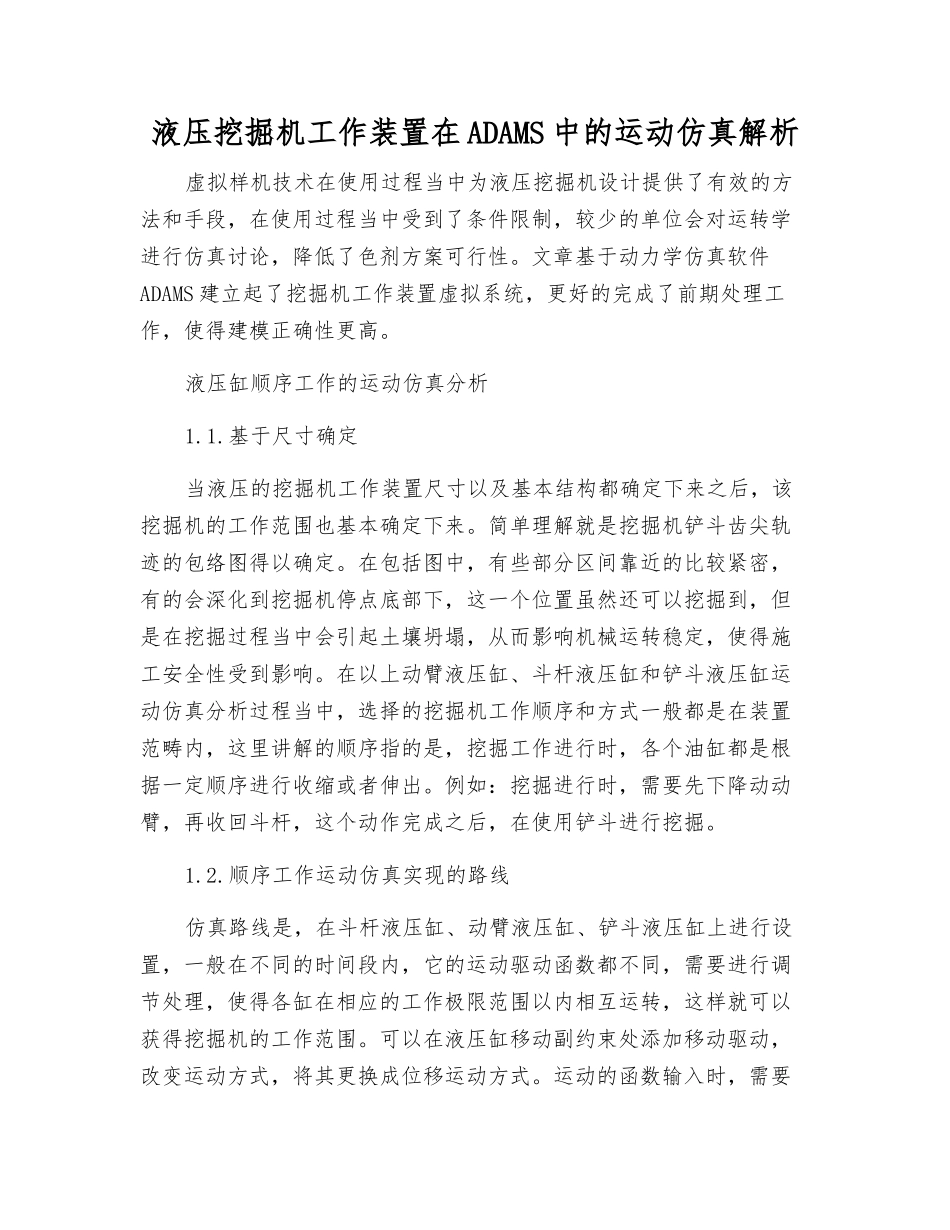

液压挖掘机工作装置在ADAMS中的运动仿真解析_第1页
1/3

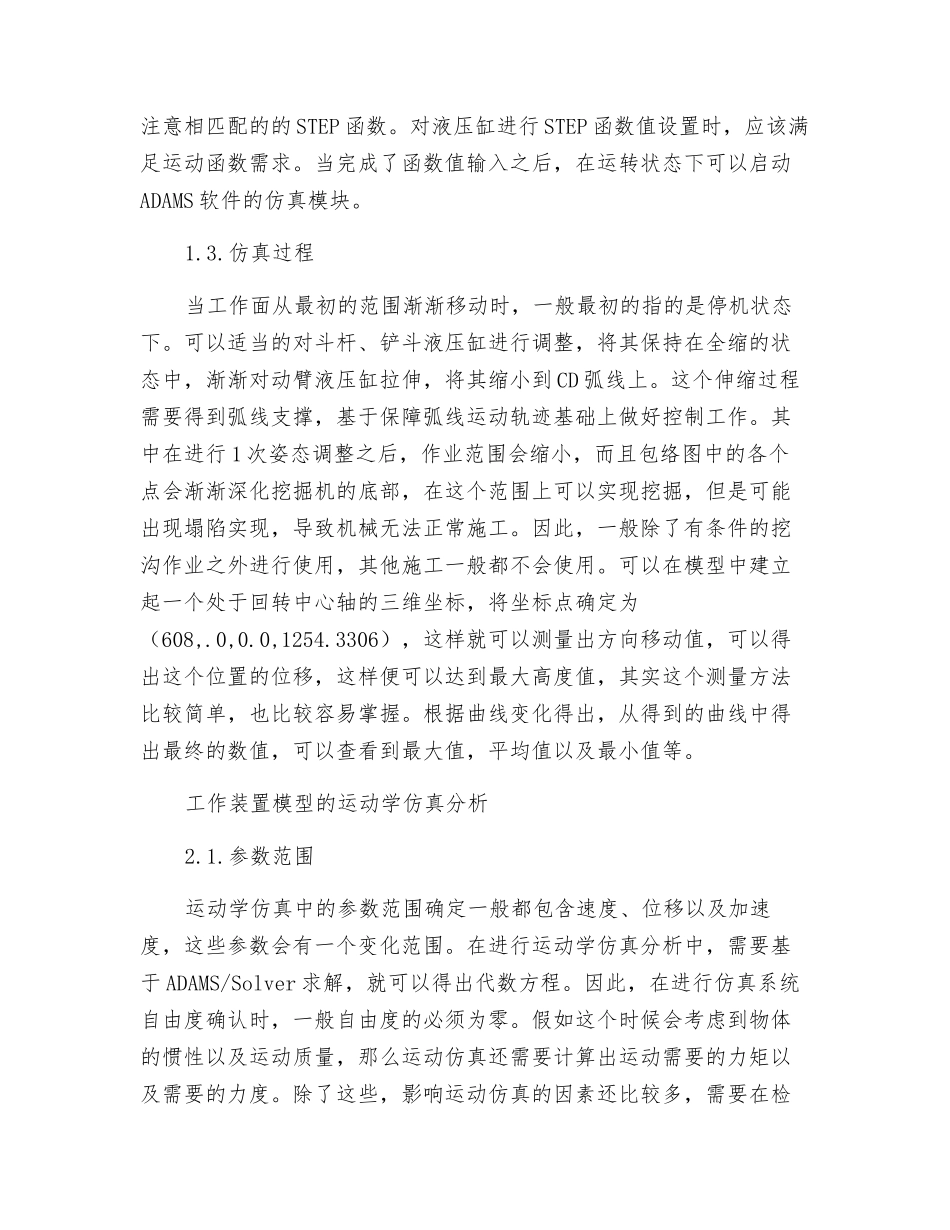

液压挖掘机工作装置在ADAMS中的运动仿真解析_第2页
2/3

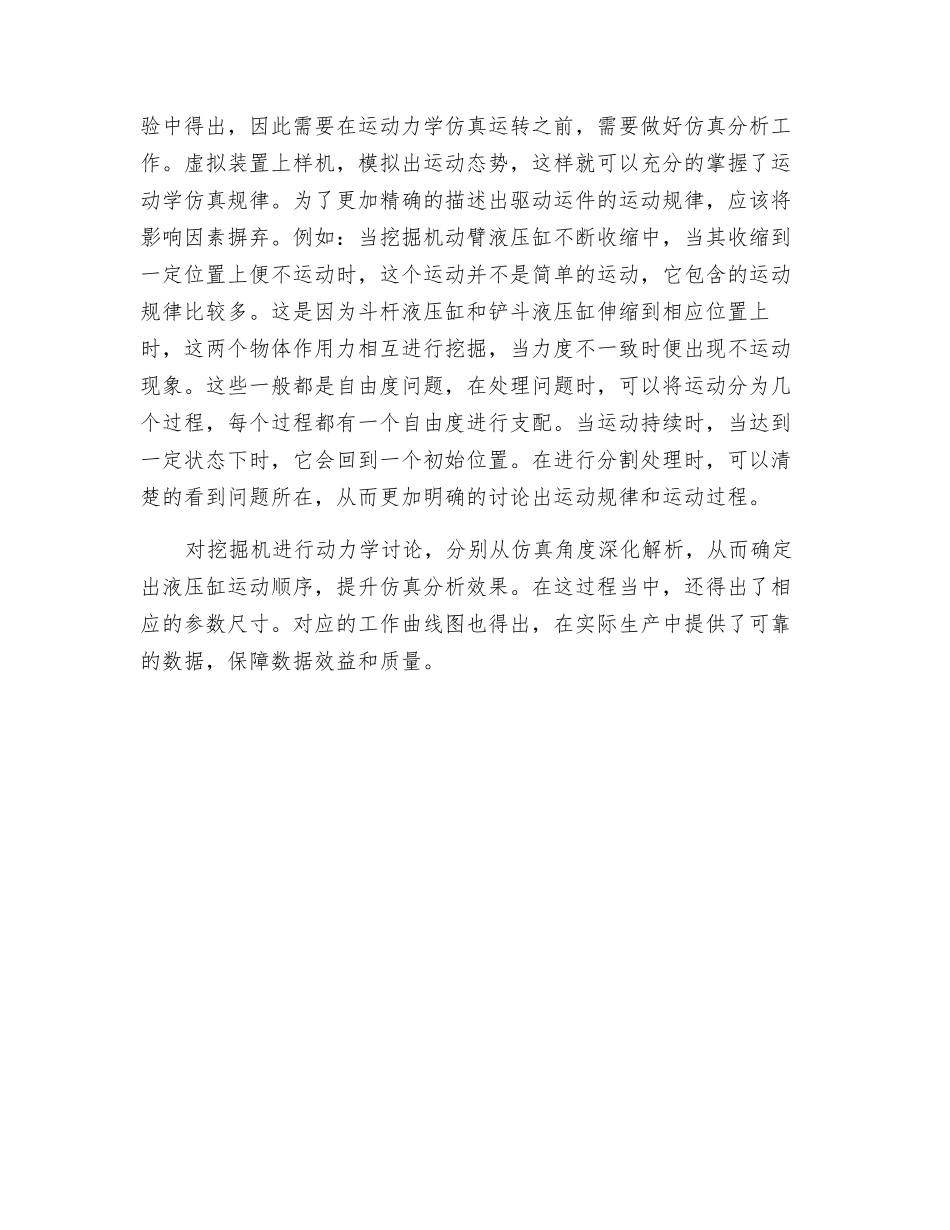

液压挖掘机工作装置在ADAMS中的运动仿真解析_第3页
3/3
液压挖掘机工作装置在 ADAMS 中的运动仿真解析虚拟样机技术在使用过程当中为液压挖掘机设计提供了有效的方法和手段,在使用过程当中受到了条件限制,较少的单位会对运转学进行仿真讨论,降低了色剂方案可行性。文章基于动力学仿真软件ADAMS 建立起了挖掘机工作装置虚拟系统,更好的完成了前期处理工作,使得建模正确性更高。液压缸顺序工作的运动仿真分析1.1.基于尺寸确定当液压的挖掘机工作装置尺寸以及基本结构都确定下来之后,该挖掘机的工作范围也基本确定下来。简单理解就是挖掘机铲斗齿尖轨迹的包络图得以确定。在包括图中,有些部分区间靠近的比较紧密,有的会深化到挖掘机停点底部下,这一个位置虽然还可以挖掘到,但是在挖掘过程当中会引起土壤坍塌,从而影响机械运转稳定,使得施工安全性受到影响。在以上动臂液压缸、斗杆液压缸和铲斗液压缸运动仿真分析过程当中,选择的挖掘机工作顺序和方式一般都是在装置范畴内,这里讲解的顺序指的是,挖掘工作进行时,各个油缸都是根据一定顺序进行收缩或者伸出。例如:挖掘进行时,需要先下降动动臂,再收回斗杆,这个动作完成之后,在使用铲斗进行挖掘。1.2.顺序工作运动仿真实现的路线仿真路线是,在斗杆液压缸、动臂液压缸、铲斗液压缸上进行设置,一般在不同的时间段内,它的运动驱动函数都不同,需要进行调节处理,使得各缸在相应的工作极限范围以内相互运转,这样就可以获得挖掘机的工作范围。可以在液压缸移动副约束处添加移动驱动,改变运动方式,将其更换成位移运动方式。运动的函数输入时,需要注意相匹配的的 STEP 函数。对液压缸进行 STEP 函数值设置时,应该满足运动函数需求。当完成了函数值输入之后,在运转状态下可以启动ADAMS 软件的仿真模块。1.3.仿真过程当工作面从最初的范围渐渐移动时,一般最初的指的是停机状态下。可以适当的对斗杆、铲斗液压缸进行调整,将其保持在全缩的状态中,渐渐对动臂液压缸拉伸,将其缩小到 CD 弧线上。这个伸缩过程需要得到弧线支撑,基于保障弧线运动轨迹基础上做好控制工作。其中在进行 1 次姿态调整之后,作业范围会缩小,而且包络图中的各个点会渐渐深化挖掘机的底部,在这个范围上可以实现挖掘,但是可能出现塌陷实现,导致机械无法正常施工。因此,一般除了有条件的挖沟作业之外进行使用,其他施工一般都不会使用。可以在模型中建立起一个处于回转中心轴的三维坐标,将坐标点确定为(608,.0,0.0,1254.3306),这样就可以测量...
