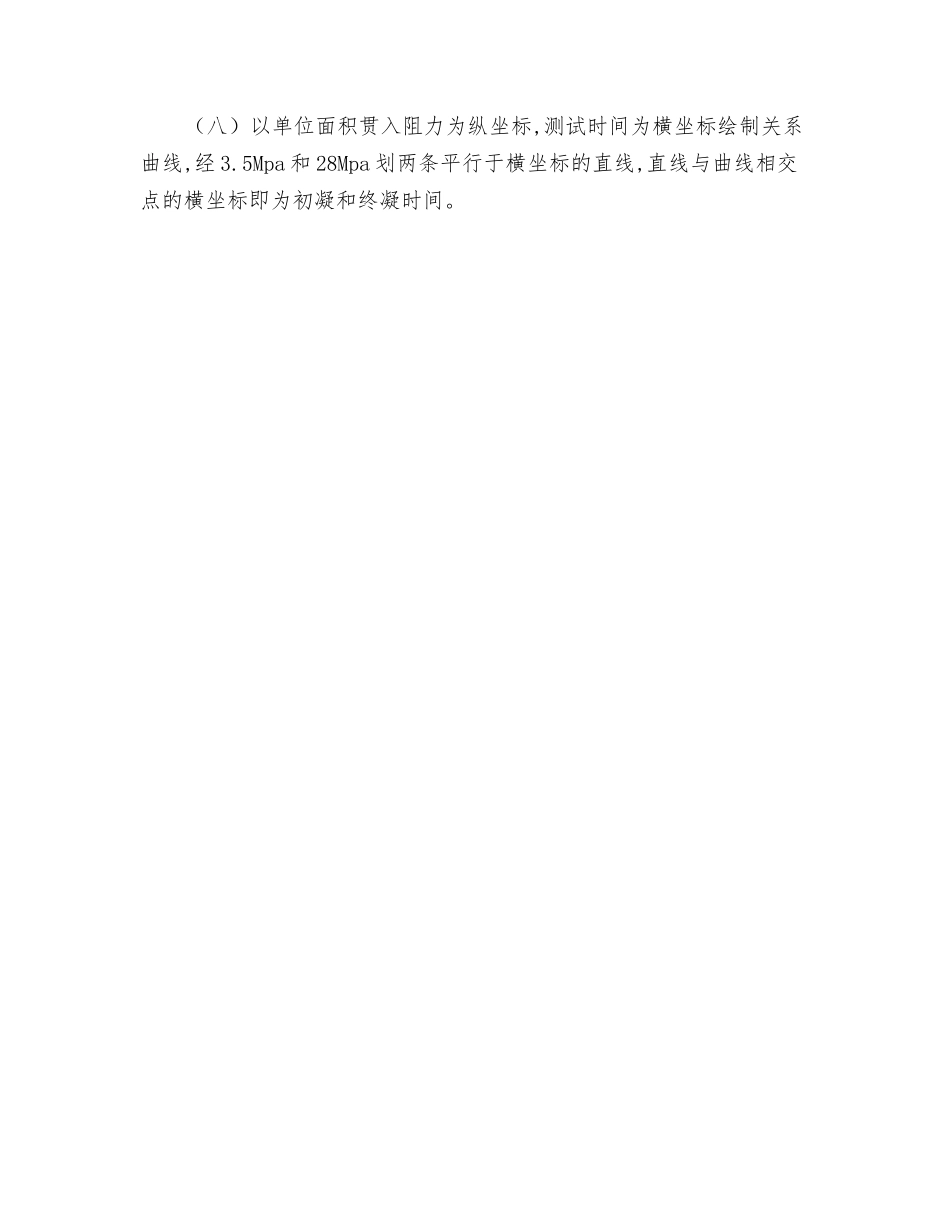

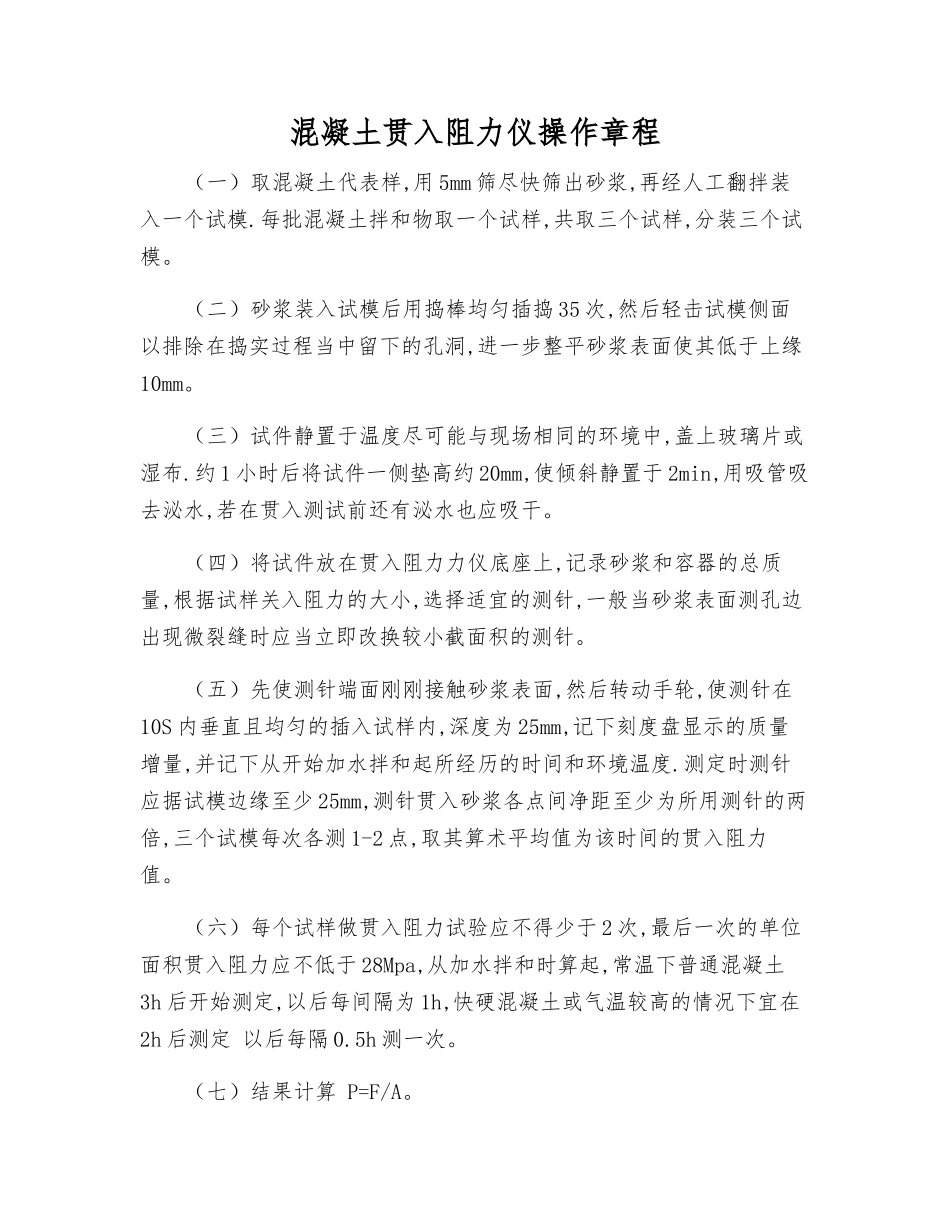

混凝土贯入阻力仪操作章程（一）取混凝土代表样,用 5mm 筛尽快筛出砂浆,再经人工翻拌装入一个试模.每批混凝土拌和物取一个试样,共取三个试样,分装三个试模。（二）砂浆装入试模后用捣棒均匀插捣 35 次,然后轻击试模侧面以排除在捣实过程当中留下的孔洞,进一步整平砂浆表面使其低于上缘10mm。（三）试件静置于温度尽可能与现场相同的环境中,盖上玻璃片或湿布.约 1 小时后将试件一侧垫高约 20mm,使倾斜静置于 2min,用吸管吸去泌水,若在贯入测试前还有泌水也应吸干。（四）将试件放在贯入阻力力仪底座上,记录砂浆和容器的总质量,根据试样关入阻力的大小,选择适宜的测针,一般当砂浆表面测孔边出现微裂缝时应当立即改换较小截面积的测针。（五）先使测针端面刚刚接触砂浆表面,然后转动手轮,使测针在10S 内垂直且均匀的插入试样内,深度为 25mm,记下刻度盘显示的质量增量,并记下从开始加水拌和起所经历的时间和环境温度.测定时测针应据试模边缘至少 25mm,测针贯入砂浆各点间净距至少为所用测针的两倍,三个试模每次各测 1-2 点,取其算术平均值为该时间的贯入阻力值。（六）每个试样做贯入阻力试验应不得少于 2 次,最后一次的单位面积贯入阻力应不低于 28Mpa,从加水拌和时算起,常温下普通混凝土3h 后开始测定,以后每间隔为 1h,快硬混凝土或气温较高的情况下宜在2h 后测定 以后每隔 0.5h 测一次。（七）结果计算 P=F/A。（八）以单位面积贯入阻力为纵坐标,测试时间为横坐标绘制关系曲线,经 3.5Mpa 和 28Mpa 划两条平行于横坐标的直线,直线与曲线相交点的横坐标即为初凝和终凝时间。
