渐开线花键拉刀圆拉齿的分析及比较

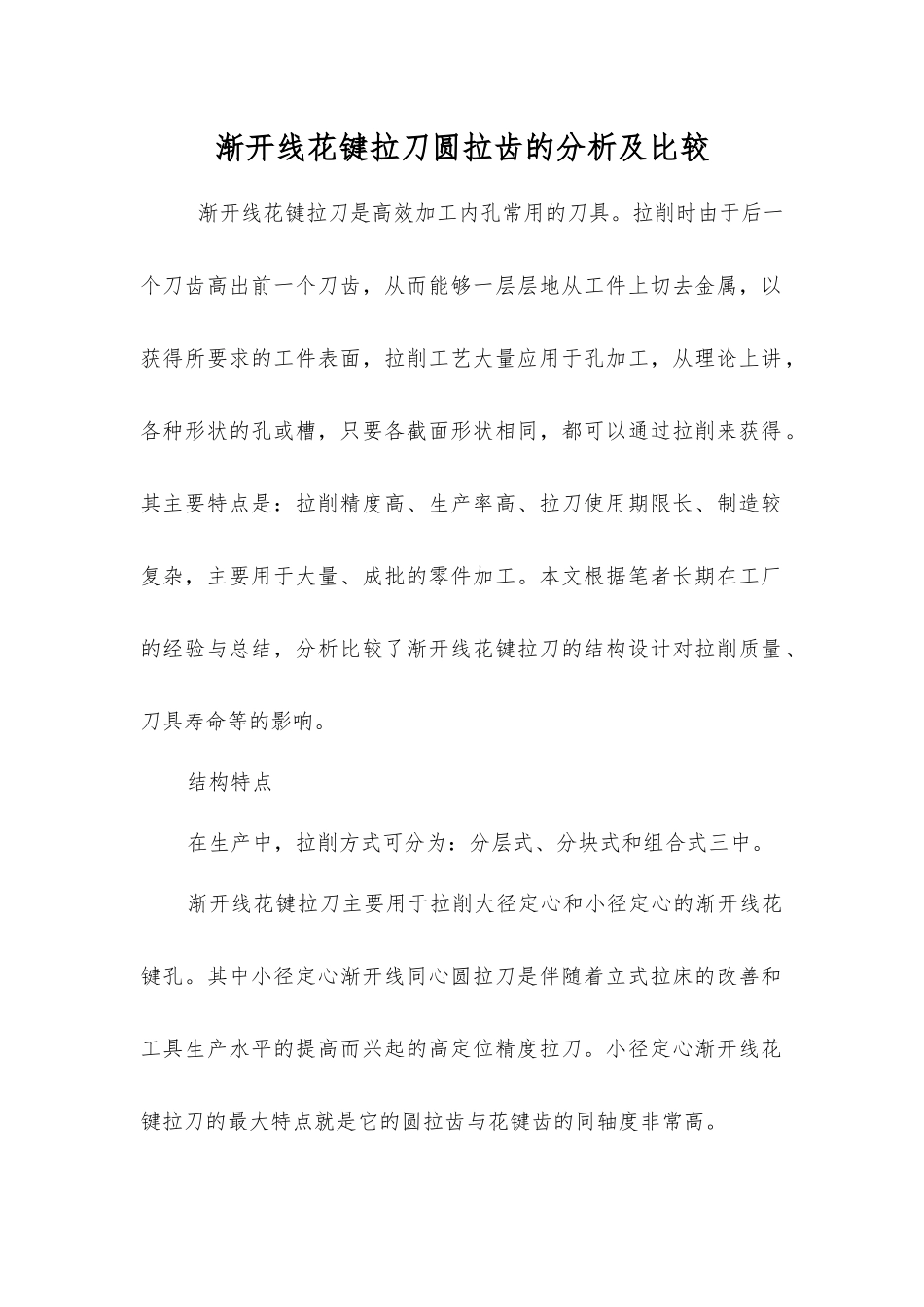

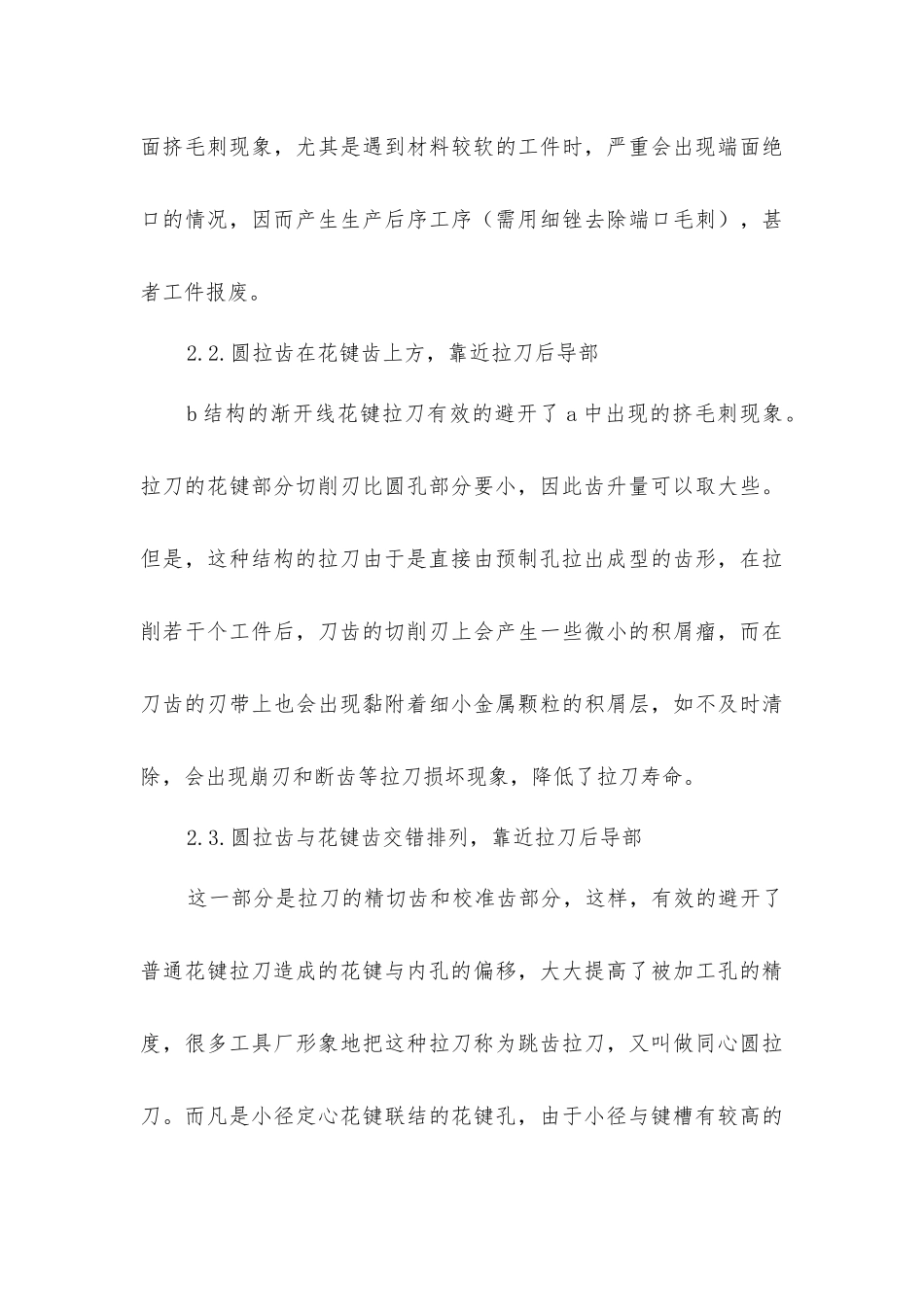

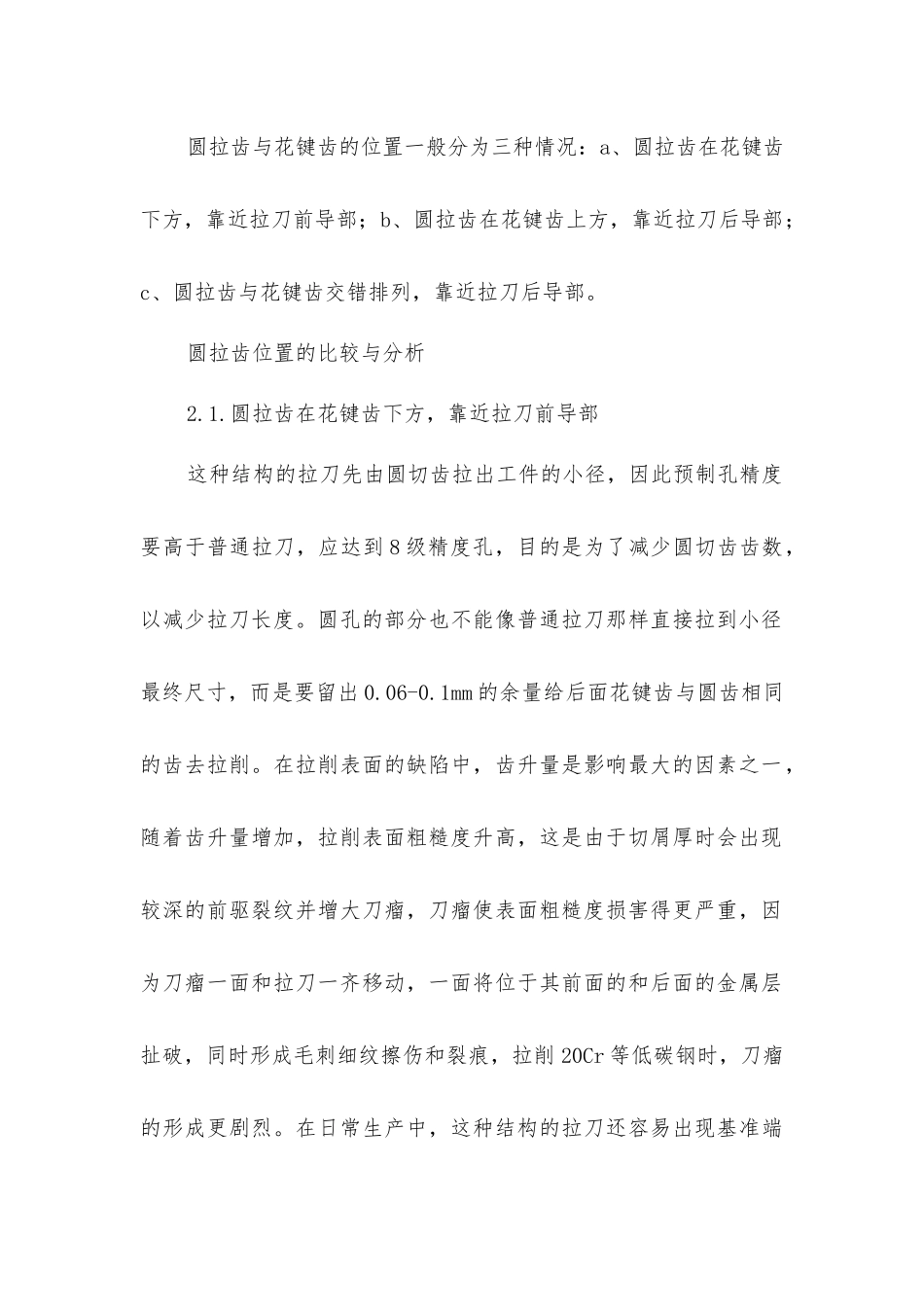

渐开线花键拉刀圆拉齿的分析及比较 渐开线花键拉刀是高效加工内孔常用的刀具。拉削时由于后一个刀齿高出前一个刀齿，从而能够一层层地从工件上切去金属，以获得所要求的工件表面，拉削工艺大量应用于孔加工，从理论上讲，各种形状的孔或槽，只要各截面形状相同，都可以通过拉削来获得。其主要特点是：拉削精度高、生产率高、拉刀使用期限长、制造较复杂，主要用于大量、成批的零件加工。本文根据笔者长期在工厂的经验与总结，分析比较了渐开线花键拉刀的结构设计对拉削质量、刀具寿命等的影响。结构特点在生产中，拉削方式可分为：分层式、分块式和组合式三中。渐开线花键拉刀主要用于拉削大径定心和小径定心的渐开线花键孔。其中小径定心渐开线同心圆拉刀是伴随着立式拉床的改善和工具生产水平的提高而兴起的高定位精度拉刀。小径定心渐开线花键拉刀的最大特点就是它的圆拉齿与花键齿的同轴度非常高。圆拉齿与花键齿的位置一般分为三种情况：a、圆拉齿在花键齿下方，靠近拉刀前导部；b、圆拉齿在花键齿上方，靠近拉刀后导部；c、圆拉齿与花键齿交错排列，靠近拉刀后导部。圆拉齿位置的比较与分析2.1.圆拉齿在花键齿下方，靠近拉刀前导部这种结构的拉刀先由圆切齿拉出工件的小径，因此预制孔精度要高于普通拉刀，应达到 8 级精度孔，目的是为了减少圆切齿齿数，以减少拉刀长度。圆孔的部分也不能像普通拉刀那样直接拉到小径最终尺寸，而是要留出 0.06-0.1mm 的余量给后面花键齿与圆齿相同的齿去拉削。在拉削表面的缺陷中，齿升量是影响最大的因素之一，随着齿升量增加，拉削表面粗糙度升高，这是由于切屑厚时会出现较深的前驱裂纹并增大刀瘤，刀瘤使表面粗糙度损害得更严重，因为刀瘤一面和拉刀一齐移动，一面将位于其前面的和后面的金属层扯破，同时形成毛刺细纹擦伤和裂痕，拉削 20Cr 等低碳钢时，刀瘤的形成更剧烈。在日常生产中，这种结构的拉刀还容易出现基准端面挤毛刺现象，尤其是遇到材料较软的工件时，严重会出现端面绝口的情况，因而产生生产后序工序（需用细锉去除端口毛刺），甚者工件报废。2.2.圆拉齿在花键齿上方，靠近拉刀后导部b 结构的渐开线花键拉刀有效的避开了 a 中出现的挤毛刺现象。拉刀的花键部分切削刃比圆孔部分要小，因此齿升量可以取大些。但是，这种结构的拉刀由于是直接由预制孔拉出成型的齿形，在拉削若干个工件后，刀齿的切削刃上会产生一些微小的积屑瘤，而在刀齿的刃带上也会出现黏附着细小金属颗粒的...
