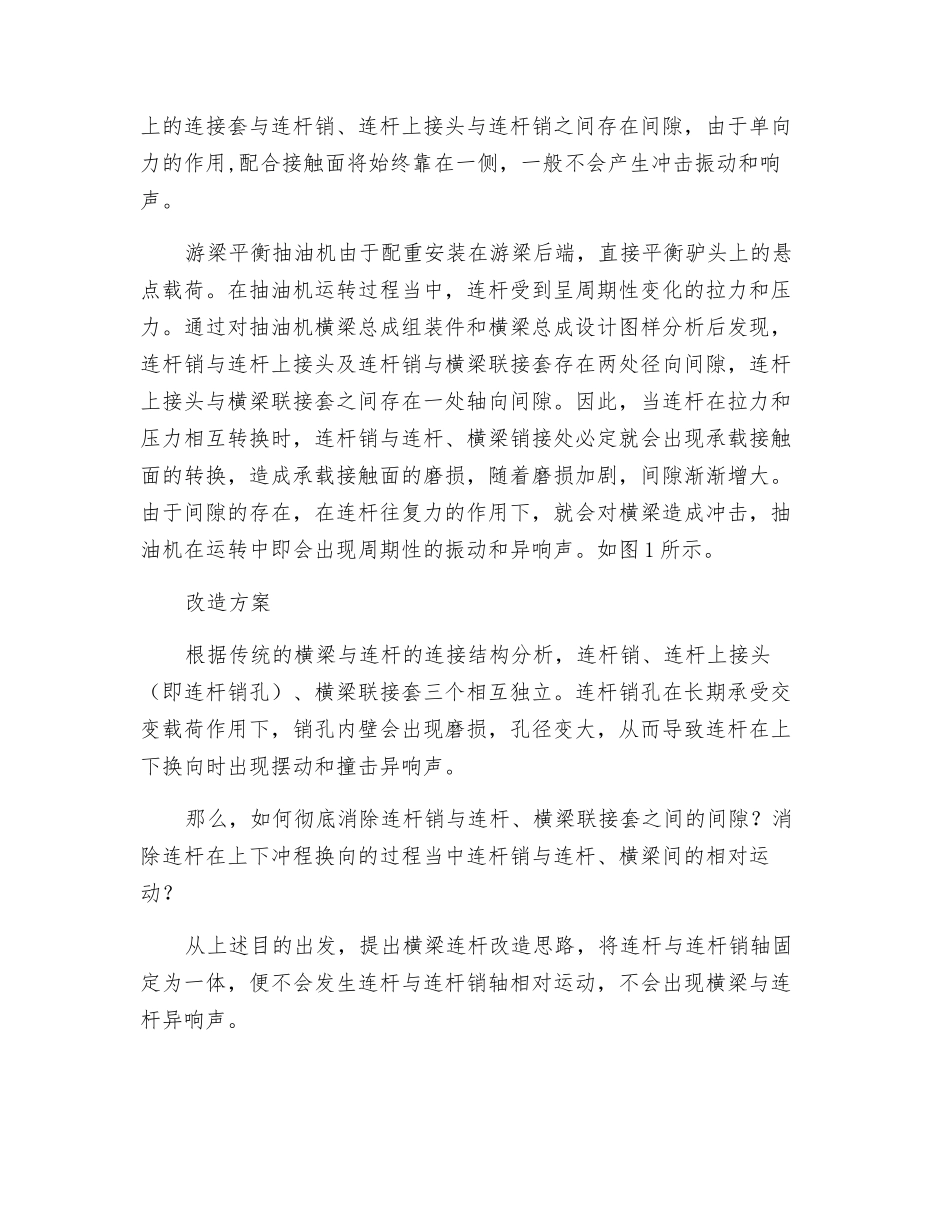

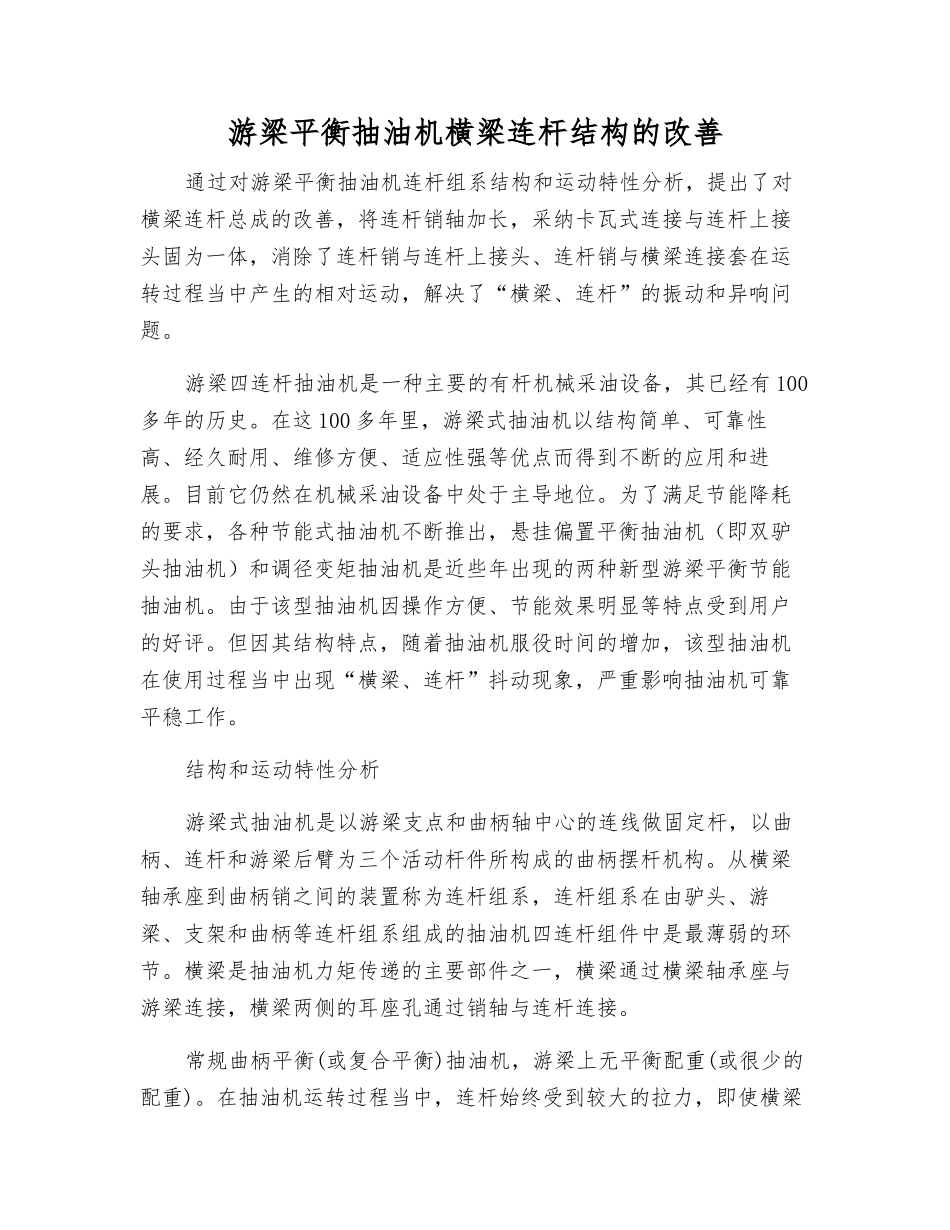

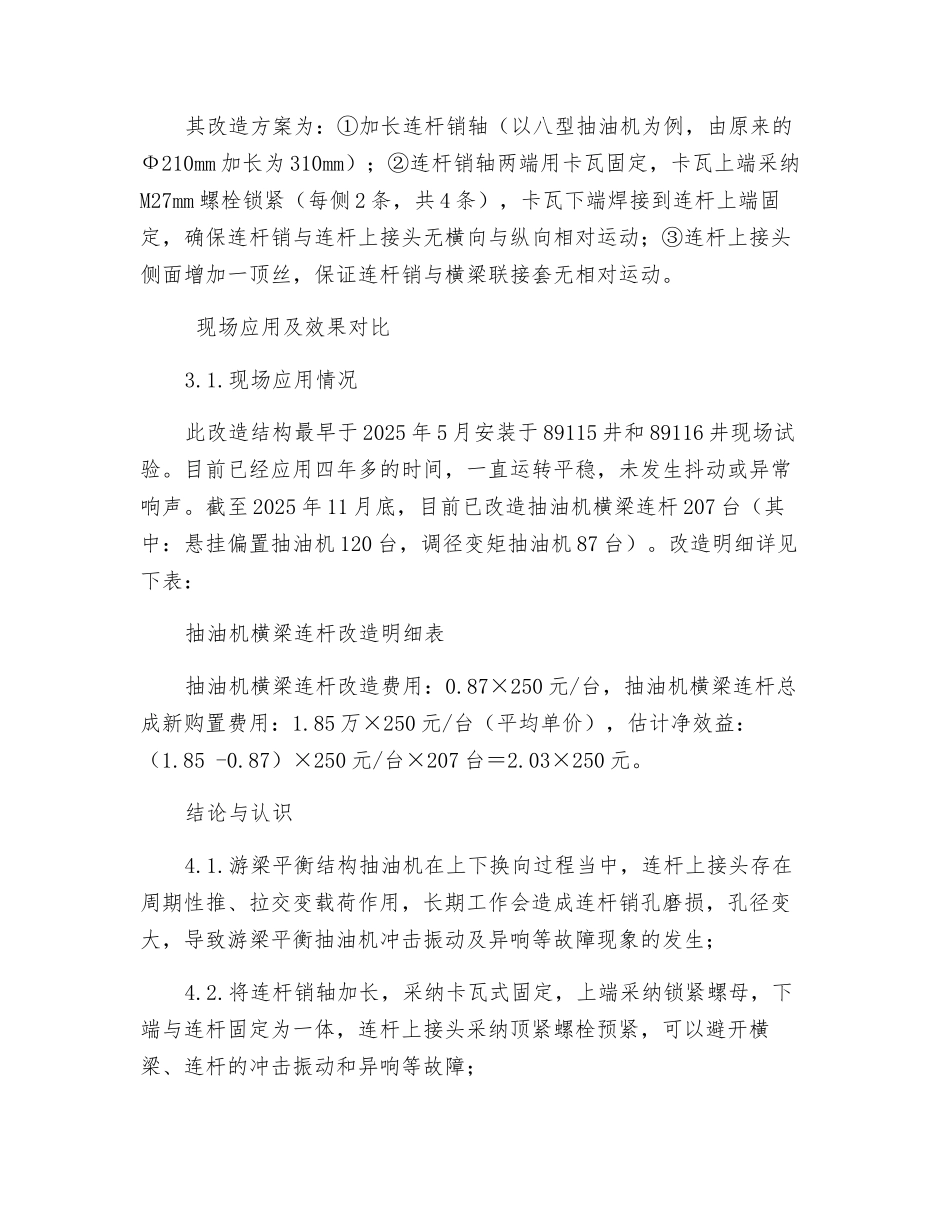

游梁平衡抽油机横梁连杆结构的改善通过对游梁平衡抽油机连杆组系结构和运动特性分析，提出了对横梁连杆总成的改善，将连杆销轴加长，采纳卡瓦式连接与连杆上接头固为一体，消除了连杆销与连杆上接头、连杆销与横梁连接套在运转过程当中产生的相对运动，解决了“横梁、连杆”的振动和异响问题。游梁四连杆抽油机是一种主要的有杆机械采油设备，其已经有 100多年的历史。在这 100 多年里，游梁式抽油机以结构简单、可靠性高、经久耐用、维修方便、适应性强等优点而得到不断的应用和进展。目前它仍然在机械采油设备中处于主导地位。为了满足节能降耗的要求，各种节能式抽油机不断推出，悬挂偏置平衡抽油机（即双驴头抽油机）和调径变矩抽油机是近些年出现的两种新型游梁平衡节能抽油机。由于该型抽油机因操作方便、节能效果明显等特点受到用户的好评。但因其结构特点，随着抽油机服役时间的增加，该型抽油机在使用过程当中出现“横梁、连杆”抖动现象，严重影响抽油机可靠平稳工作。结构和运动特性分析游梁式抽油机是以游梁支点和曲柄轴中心的连线做固定杆，以曲柄、连杆和游梁后臂为三个活动杆件所构成的曲柄摆杆机构。从横梁轴承座到曲柄销之间的装置称为连杆组系，连杆组系在由驴头、游梁、支架和曲柄等连杆组系组成的抽油机四连杆组件中是最薄弱的环节。横梁是抽油机力矩传递的主要部件之一，横梁通过横梁轴承座与游梁连接，横梁两侧的耳座孔通过销轴与连杆连接。常规曲柄平衡(或复合平衡)抽油机，游梁上无平衡配重(或很少的配重)。在抽油机运转过程当中，连杆始终受到较大的拉力，即使横梁上的连接套与连杆销、连杆上接头与连杆销之间存在间隙，由于单向力的作用,配合接触面将始终靠在一侧，一般不会产生冲击振动和响声。游梁平衡抽油机由于配重安装在游梁后端，直接平衡驴头上的悬点载荷。在抽油机运转过程当中，连杆受到呈周期性变化的拉力和压力。通过对抽油机横梁总成组装件和横梁总成设计图样分析后发现，连杆销与连杆上接头及连杆销与横梁联接套存在两处径向间隙，连杆上接头与横梁联接套之间存在一处轴向间隙。因此，当连杆在拉力和压力相互转换时，连杆销与连杆、横梁销接处必定就会出现承载接触面的转换，造成承载接触面的磨损，随着磨损加剧，间隙渐渐增大。由于间隙的存在，在连杆往复力的作用下，就会对横梁造成冲击，抽油机在运转中即会出现周期性的振动和异响声。如图 1 所示。改造方案根据传统的横梁与连杆的连接结构分析，...
