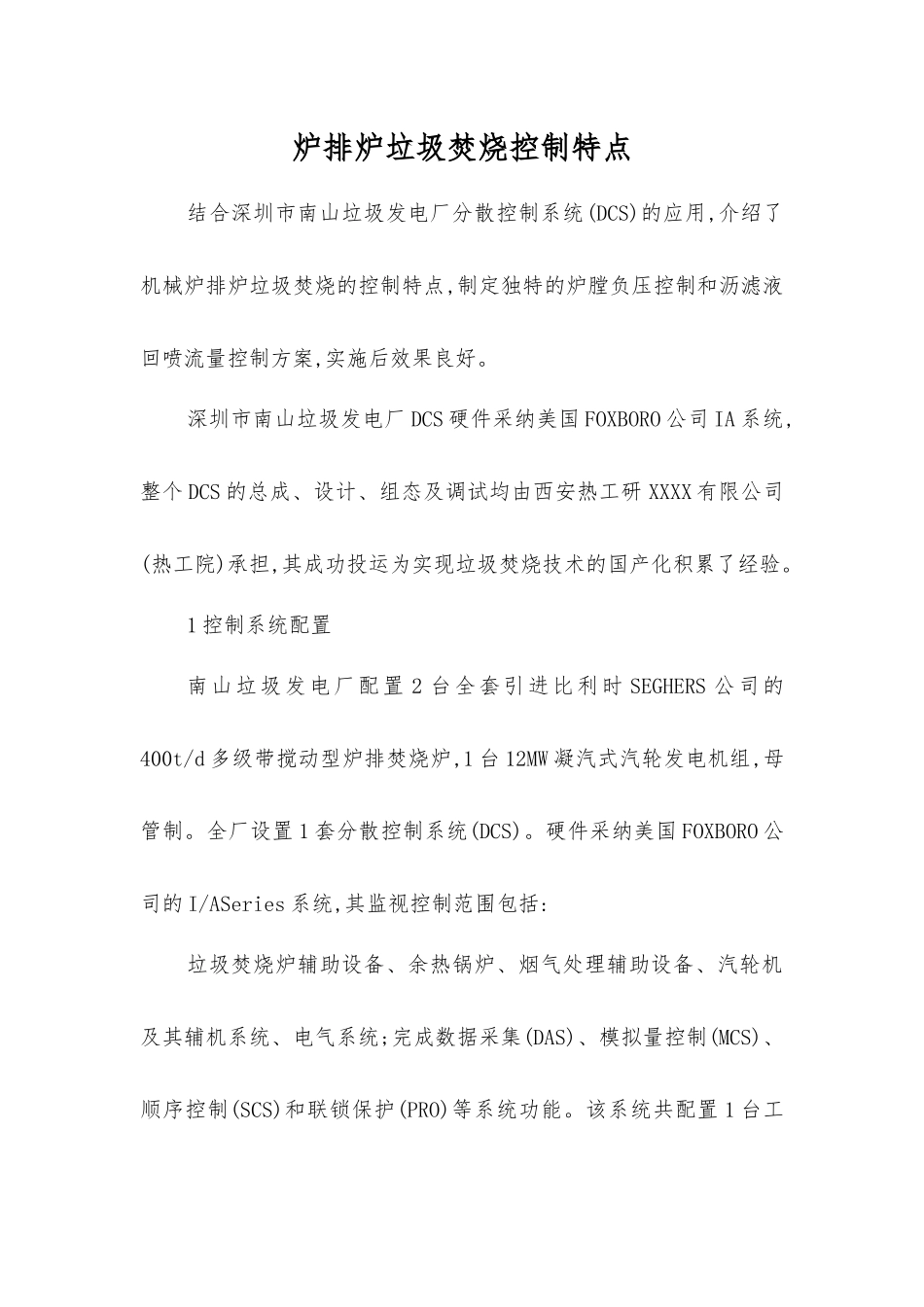

炉排炉垃圾焚烧控制特点

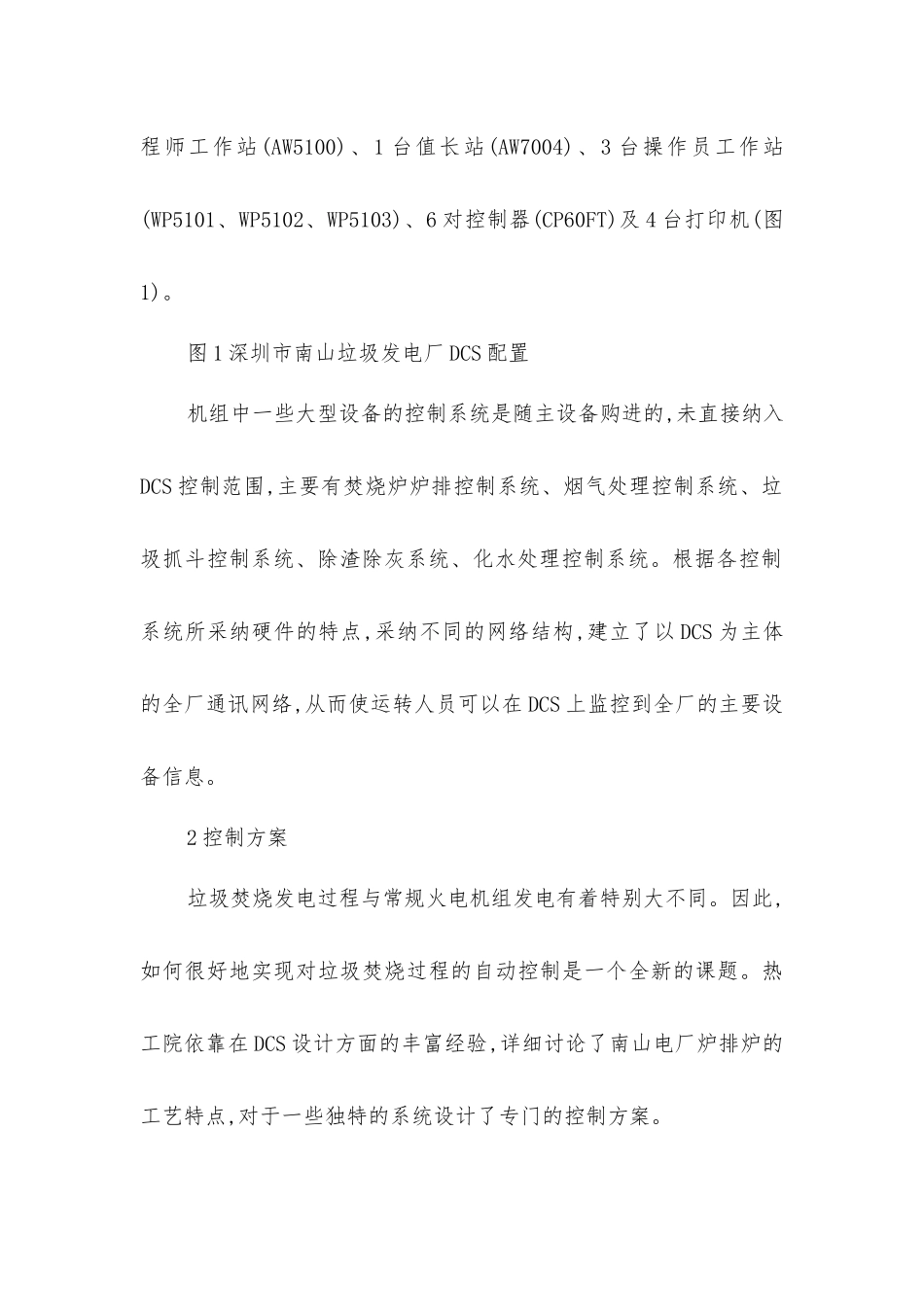

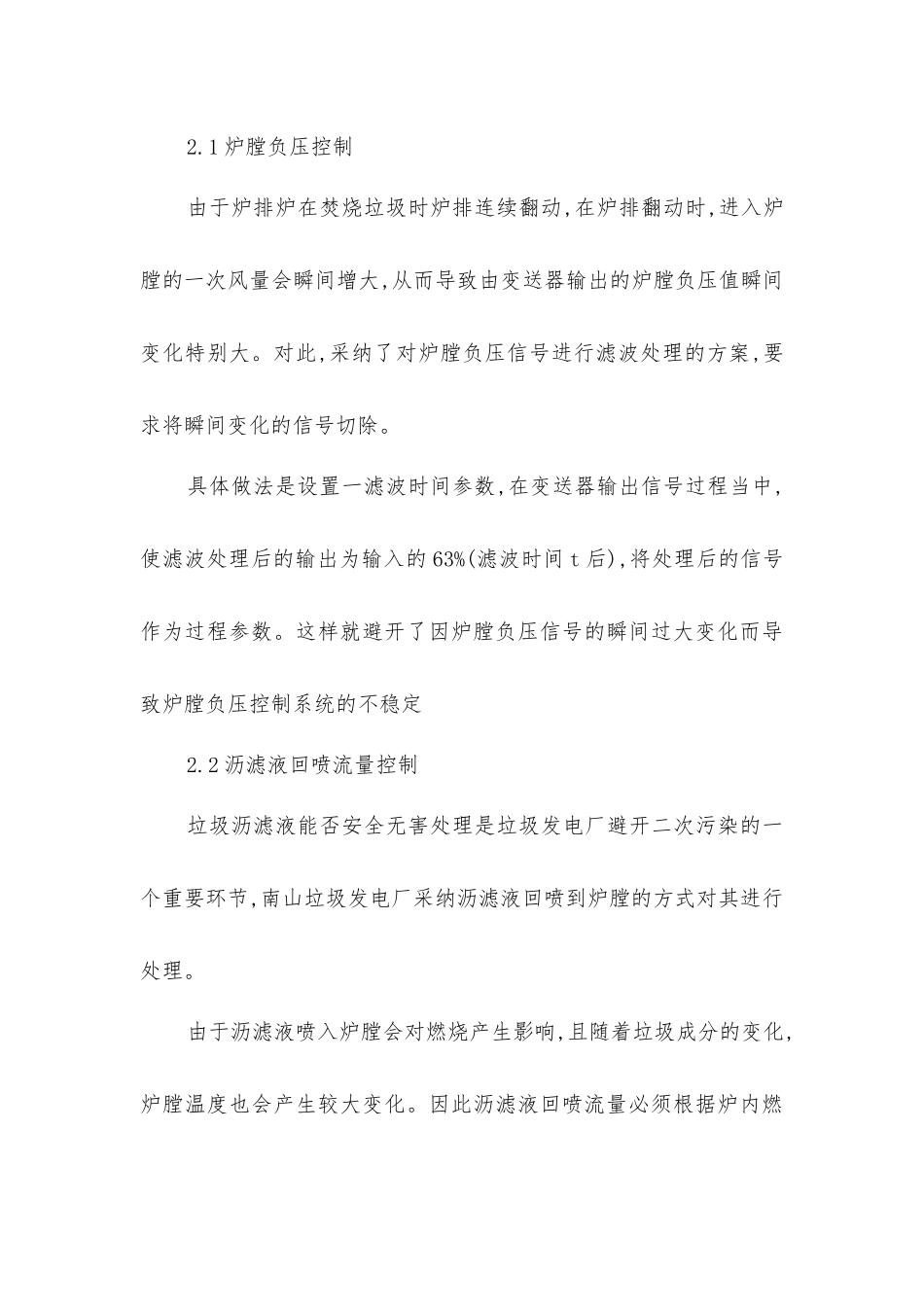

炉排炉垃圾焚烧控制特点结合深圳市南山垃圾发电厂分散控制系统(DCS)的应用,介绍了机械炉排炉垃圾焚烧的控制特点,制定独特的炉膛负压控制和沥滤液回喷流量控制方案,实施后效果良好。深圳市南山垃圾发电厂 DCS 硬件采纳美国 FOXBORO 公司 IA 系统,整个 DCS 的总成、设计、组态及调试均由西安热工研 XXXX 有限公司(热工院)承担,其成功投运为实现垃圾焚烧技术的国产化积累了经验。1 控制系统配置南山垃圾发电厂配置 2 台全套引进比利时 SEGHERS 公司的400t/d 多级带搅动型炉排焚烧炉,1 台 12MW 凝汽式汽轮发电机组,母管制。全厂设置 1 套分散控制系统(DCS)。硬件采纳美国 FOXBORO 公司的 I/ASeries 系统,其监视控制范围包括:垃圾焚烧炉辅助设备、余热锅炉、烟气处理辅助设备、汽轮机及其辅机系统、电气系统;完成数据采集(DAS)、模拟量控制(MCS)、顺序控制(SCS)和联锁保护(PRO)等系统功能。该系统共配置 1 台工程师工作站(AW5100)、1 台值长站(AW7004)、3 台操作员工作站(WP5101、WP5102、WP5103)、6 对控制器(CP60FT)及 4 台打印机(图1)。图 1 深圳市南山垃圾发电厂 DCS 配置机组中一些大型设备的控制系统是随主设备购进的,未直接纳入DCS 控制范围,主要有焚烧炉炉排控制系统、烟气处理控制系统、垃圾抓斗控制系统、除渣除灰系统、化水处理控制系统。根据各控制系统所采纳硬件的特点,采纳不同的网络结构,建立了以 DCS 为主体的全厂通讯网络,从而使运转人员可以在 DCS 上监控到全厂的主要设备信息。2 控制方案垃圾焚烧发电过程与常规火电机组发电有着特别大不同。因此,如何很好地实现对垃圾焚烧过程的自动控制是一个全新的课题。热工院依靠在 DCS 设计方面的丰富经验,详细讨论了南山电厂炉排炉的工艺特点,对于一些独特的系统设计了专门的控制方案。2.1 炉膛负压控制由于炉排炉在焚烧垃圾时炉排连续翻动,在炉排翻动时,进入炉膛的一次风量会瞬间增大,从而导致由变送器输出的炉膛负压值瞬间变化特别大。对此,采纳了对炉膛负压信号进行滤波处理的方案,要求将瞬间变化的信号切除。具体做法是设置一滤波时间参数,在变送器输出信号过程当中,使滤波处理后的输出为输入的 63%(滤波时间 t 后),将处理后的信号作为过程参数。这样就避开了因炉膛负压信号的瞬间过大变化而导致炉膛负压控制系统的不稳定2.2 沥滤液回喷流量控制垃圾沥滤液能否安全无害处理是垃圾发电厂避开二次污染的一个重要环节,南山垃圾发电厂采纳...
