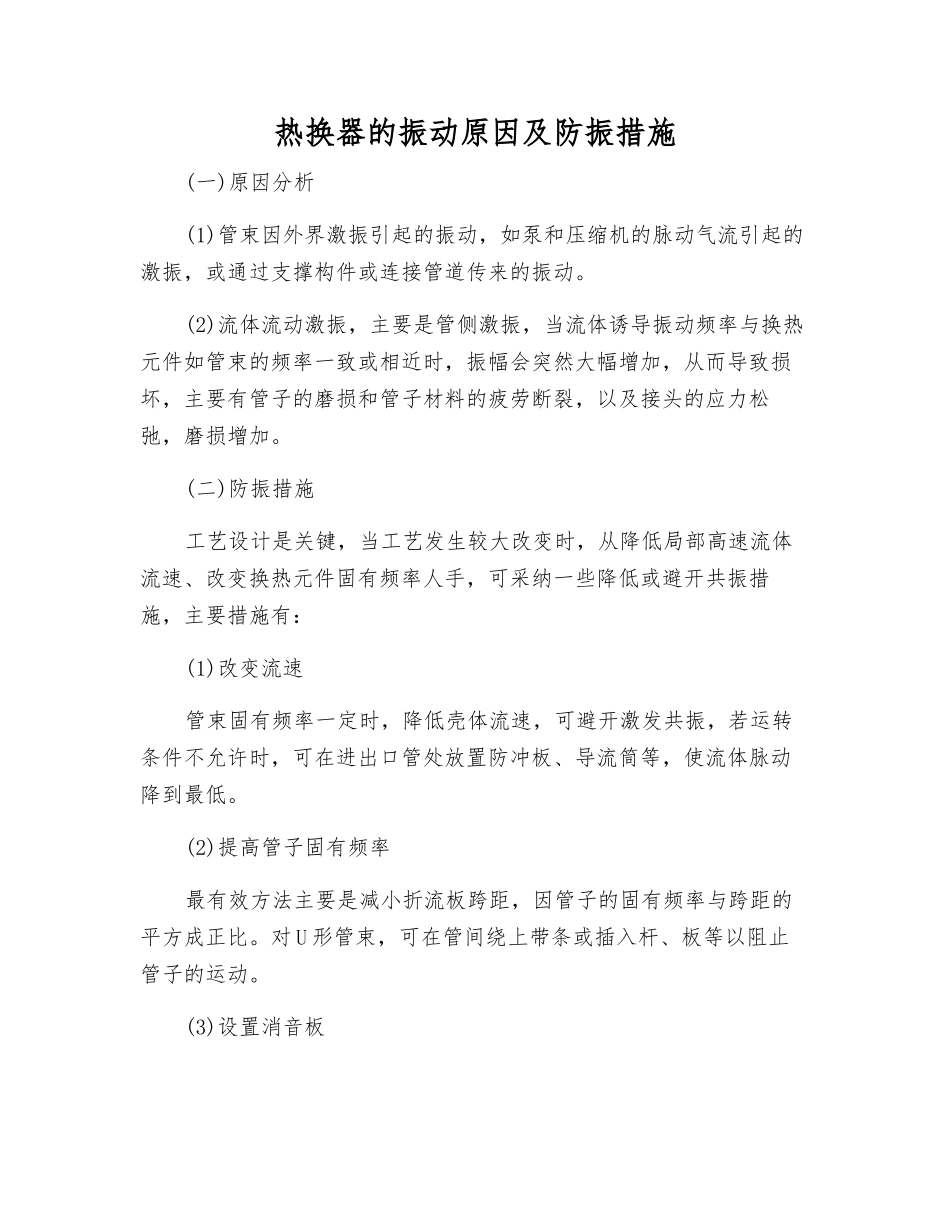

热换器的振动原因及防振措施(一)原因分析(1)管束因外界激振引起的振动，如泵和压缩机的脉动气流引起的激振，或通过支撑构件或连接管道传来的振动。(2)流体流动激振，主要是管侧激振，当流体诱导振动频率与换热元件如管束的频率一致或相近时，振幅会突然大幅增加，从而导致损坏，主要有管子的磨损和管子材料的疲劳断裂，以及接头的应力松弛，磨损增加。(二)防振措施工艺设计是关键，当工艺发生较大改变时，从降低局部高速流体流速、改变换热元件固有频率人手，可采纳一些降低或避开共振措施，主要措施有：(1)改变流速管束固有频率一定时，降低壳体流速，可避开激发共振，若运转条件不允许时，可在进出口管处放置防冲板、导流筒等，使流体脉动降到最低。(2)提高管子固有频率最有效方法主要是减小折流板跨距，因管子的固有频率与跨距的平方成正比。对 U 形管束，可在管间绕上带条或插入杆、板等以阻止管子的运动。(3)设置消音板在壳程插入平行于管子轴线的纵向隔板或多孔板，可有效地降低噪音，消除振动，隔板位置要靠近波腹。(4)改善管子支承情况如折流杆式管束、螺旋折流板板式管束，都大大改善了管子的支承条件，有效地降低了管子的振动。
