热控电源、气源和接地安全技术操作规程

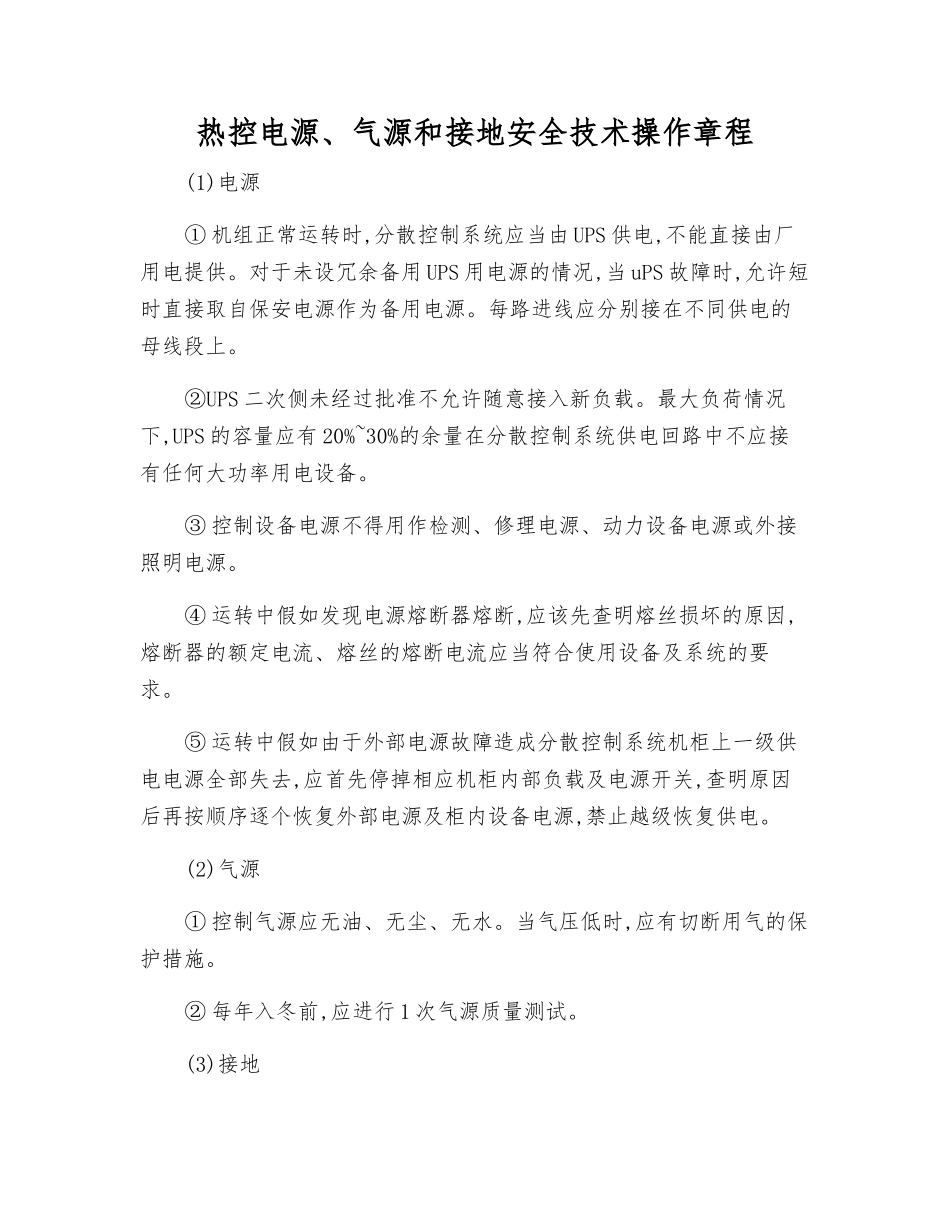

热控电源、气源和接地安全技术操作规程_第1页
1/2
热控电源、气源和接地安全技术操作规程_第2页
2/2
热控电源、气源和接地安全技术操作章程(1)电源① 机组正常运转时,分散控制系统应当由 UPS 供电,不能直接由厂用电提供。对于未设冗余备用 UPS 用电源的情况,当 uPS 故障时,允许短时直接取自保安电源作为备用电源。每路进线应分别接在不同供电的母线段上。②UPS 二次侧未经过批准不允许随意接入新负载。最大负荷情况下,UPS 的容量应有 20%~30%的余量在分散控制系统供电回路中不应接有任何大功率用电设备。③ 控制设备电源不得用作检测、修理电源、动力设备电源或外接照明电源。④ 运转中假如发现电源熔断器熔断,应该先查明熔丝损坏的原因,熔断器的额定电流、熔丝的熔断电流应当符合使用设备及系统的要求。⑤ 运转中假如由于外部电源故障造成分散控制系统机柜上一级供电电源全部失去,应首先停掉相应机柜内部负载及电源开关,查明原因后再按顺序逐个恢复外部电源及柜内设备电源,禁止越级恢复供电。(2)气源① 控制气源应无油、无尘、无水。当气压低时,应有切断用气的保护措施。② 每年入冬前,应进行 1 次气源质量测试。(3)接地① 分散控制系统机柜外壳不允许与建筑物钢筋直接相连,机柜外壳、电源地、屏蔽地和逻辑地应分别接到相互绝缘的接地母线上。② 机柜检测、修理后,屏蔽电缆、屏蔽导线、屏蔽补偿导线的总屏蔽层以及对绞线的屏蔽层应保证单端接地。③ 大电机、电焊机等强干扰设备不得与分散控制系统共同使用一个接地极(体)④ 控制系统四种的接地(机柜外壳、电源地、屏蔽地、逻辑地)最后汇总至总接地母线,并与专用接地电极相连。全热控接地系统仅此一点接地,保持严格意义上的单端接地。定期检查接地汇流排(母线)连接和氧化腐蚀情况,定期测试接地电极的接地电阻值应当符合远程规定要求。
