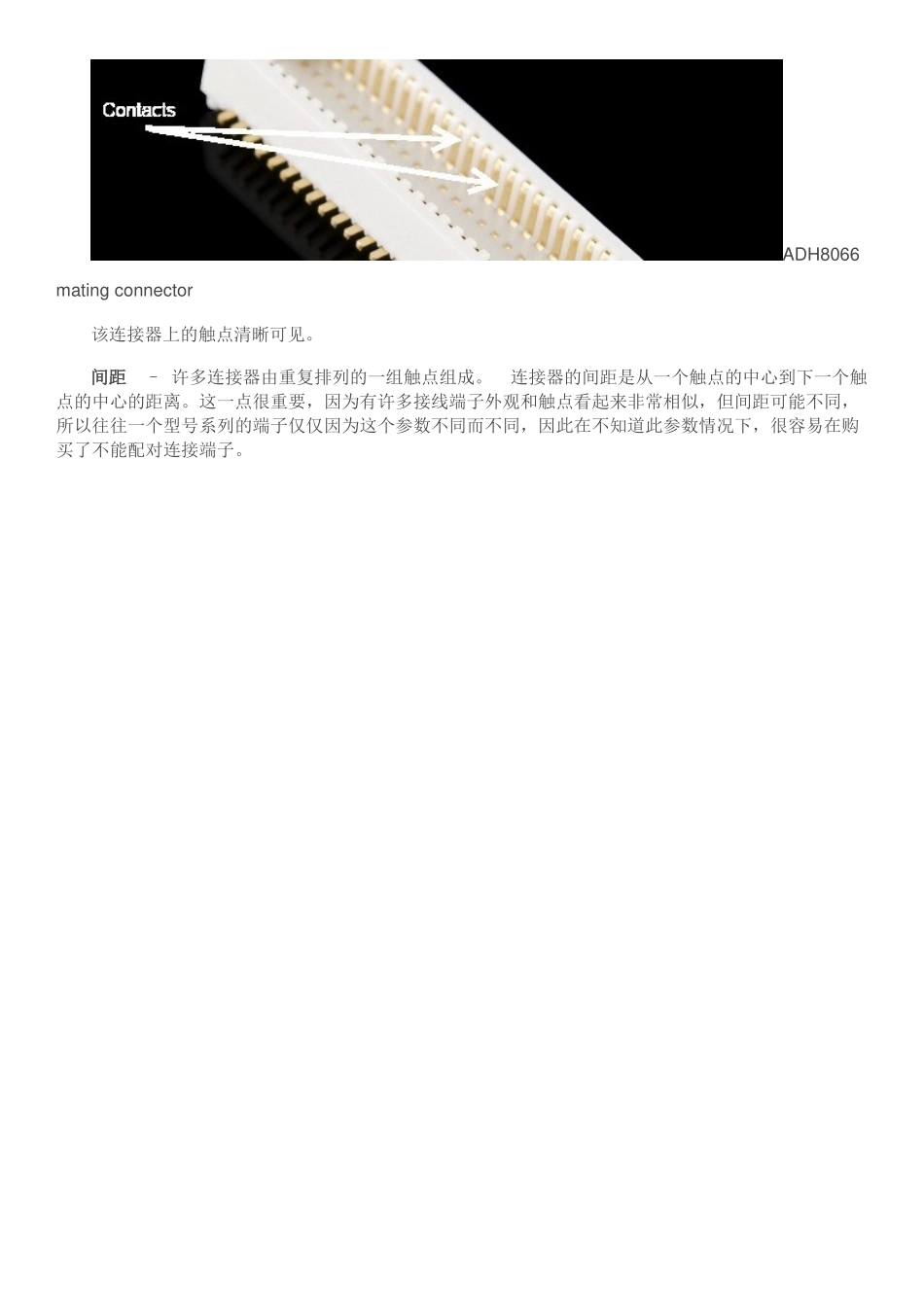

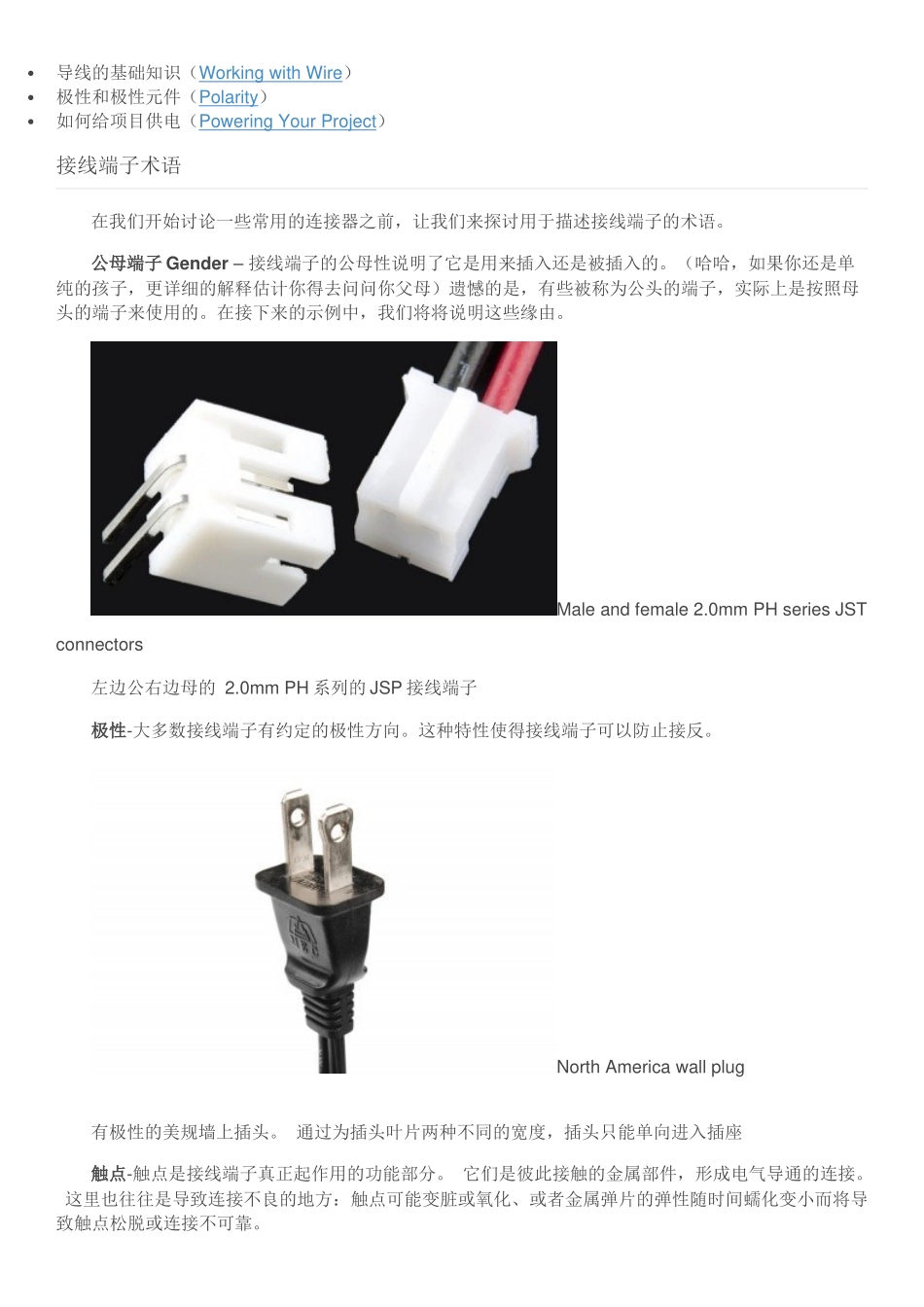

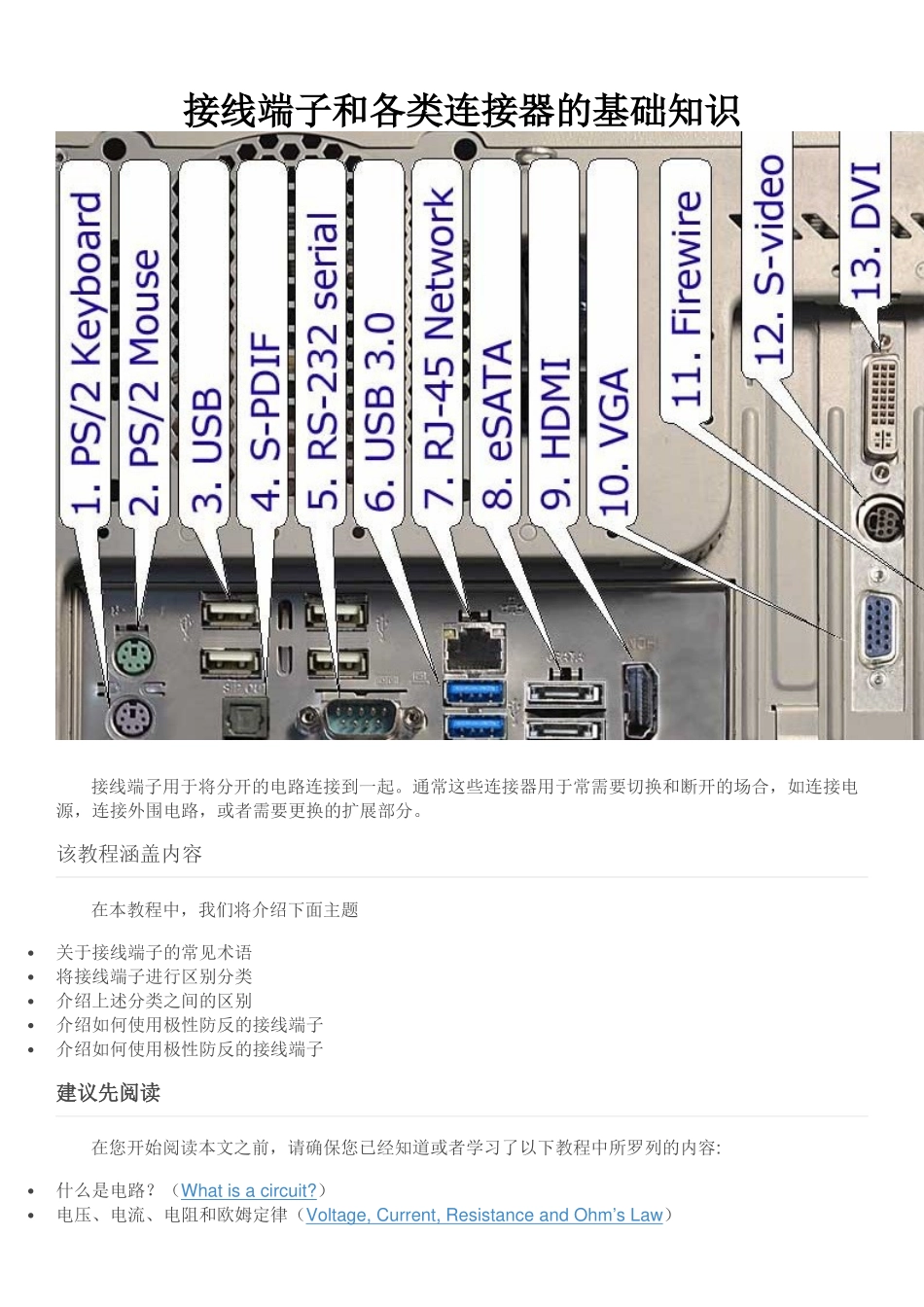

接线端子和各类连接器的基础知识接线端子用于将分开的电路连接到一起。通常这些连接器用于常需要切换和断开的场合，如连接电源，连接外围电路，或者需要更换的扩展部分。该教程涵盖内容在本教程中，我们将介绍下面主题关于接线端子的常见术语将接线端子进行区别分类介绍上述分类之间的区别介绍如何使用极性防反的接线端子介绍如何使用极性防反的接线端子建议先阅读在您开始阅读本文之前，请确保您已经知道或者学习了以下教程中所罗列的内容:什么是电路？（Whatisacircuit?）电压、电流、电阻和欧姆定律（Voltage,Current,ResistanceandOhm’sLaw）导线的基础知识（WorkingwithWire）极性和极性元件（Polarity）如何给项目供电（PoweringYourProject）接线端子术语在我们开始讨论一些常用的连接器之前，让我们来探讨用于描述接线端子的术语。公母端子Gender–接线端子的公母性说明了它是用来插入还是被插入的。（哈哈，如果你还是单纯的孩子，更详细的解释估计你得去问问你父母）遗憾的是，有些被称为公头的端子，实际上是按照母头的端子来使用的。在接下来的示例中，我们将将说明这些缘由。Maleandfemale2.0mmPHseriesJSTconnectors左边公右边母的2.0mmPH系列的JSP接线端子极性-大多数接线端子有约定的极性方向。这种特性使得接线端子可以防止接反。NorthAmericawallplug有极性的美规墙上插头。通过为插头叶片两种不同的宽度，插头只能单向进入插座触点-触点是接线端子真正起作用的功能部分。它们是彼此接触的金属部件，形成电气导通的连接。这里也往往是导致连接不良的地方：触点可能变脏或氧化、或者金属弹片的弹性随时间蠕化变小而将导致触点松脱或连接不可靠。ADH8066matingconnector该连接器上的触点清晰可见。间距–许多连接器由重复排列的一组触点组成。连接器的间距是从一个触点的中心到下一个触点的中心的距离。这一点很重要，因为有许多接线端子外观和触点看起来非常相似，但间距可能不同，所以往往一个型号系列的端子仅仅因为这个参数不同而不同，因此在不知道此参数情况下，很容易在购买了不能配对连接端子。.1″pinheaderconnectorexamples标准Arduino上标题的引脚间距为0.1英寸。插拔次数–接线端子的使用寿命都是有限的，每次接上和断开接线端子都会导致部分磨损。数据表通常以插拔次数这一指标来表示其使用寿命，使用不同技术的接线端子插拔次数差别很大。USB连接器可能具有数千或数万次插拔的寿命，而设计用于消费电子产品内部的板对板连接器可能会被限制为数十次插拔的寿命。选择适合应用场景寿命的接线端子非常重要。ConnectorforGS406GPSmoduleGS406GPS模块的匹配连接器。该连接器的数据表显示该零件的插拔次数是50次。安装方法–这个可能会让人有些困惑。术语“安装”指以下几种情况：连接器如何在使用中安装（安装在面板上，自由悬挂着，电路板安装），连接器相对于其附件的角度（直角或直角），它如何机械连接（焊片焊接，表面贴片焊接，通孔焊接）。我们将用示例对接线端子中的安装方法进一步讨论。Comparisonofdifferentmountingmethodsforbarrel-typeconnectors比较三种相同管连接器的不同安装方法：（从左到右）电路板板安装，内联电缆安装和板面安装。抗弯折延伸部分（用于减缓应变）–当连接器安装在电路板或电缆上时，线材拐弯处的连接往往有点脆弱。通常提供某种类型的抗弯折延伸部分用于减缓应变，以将作用于该连接器的任何应变传递到更多更合理的结构上。后面还有这类型的例子。1/8″Headphonejackshowingstrainrelief这个1/8英寸耳机插孔带有一个应力消除”靴子“，滑过电缆以防止电缆上的力量直接传输到电气接头。USB连接器USB连接器有两种类型：主机和从机。在USB标准中，两者有所不同，电缆和设备上的连接器反映了这一点。但是，所有USB连接器都有一些共同之处：极化–USB连接器只能按正确一面插入。从不对的方向无法插入，强行插入连接器不会工作，并可能导致其损坏。四个触点–所有USB连接器至少有四个触点（尽管有些可能有五个，而USB3.0连接器有更多）。这些用于电源，接地和两条数据线（D+和D-）。USB连接器...
