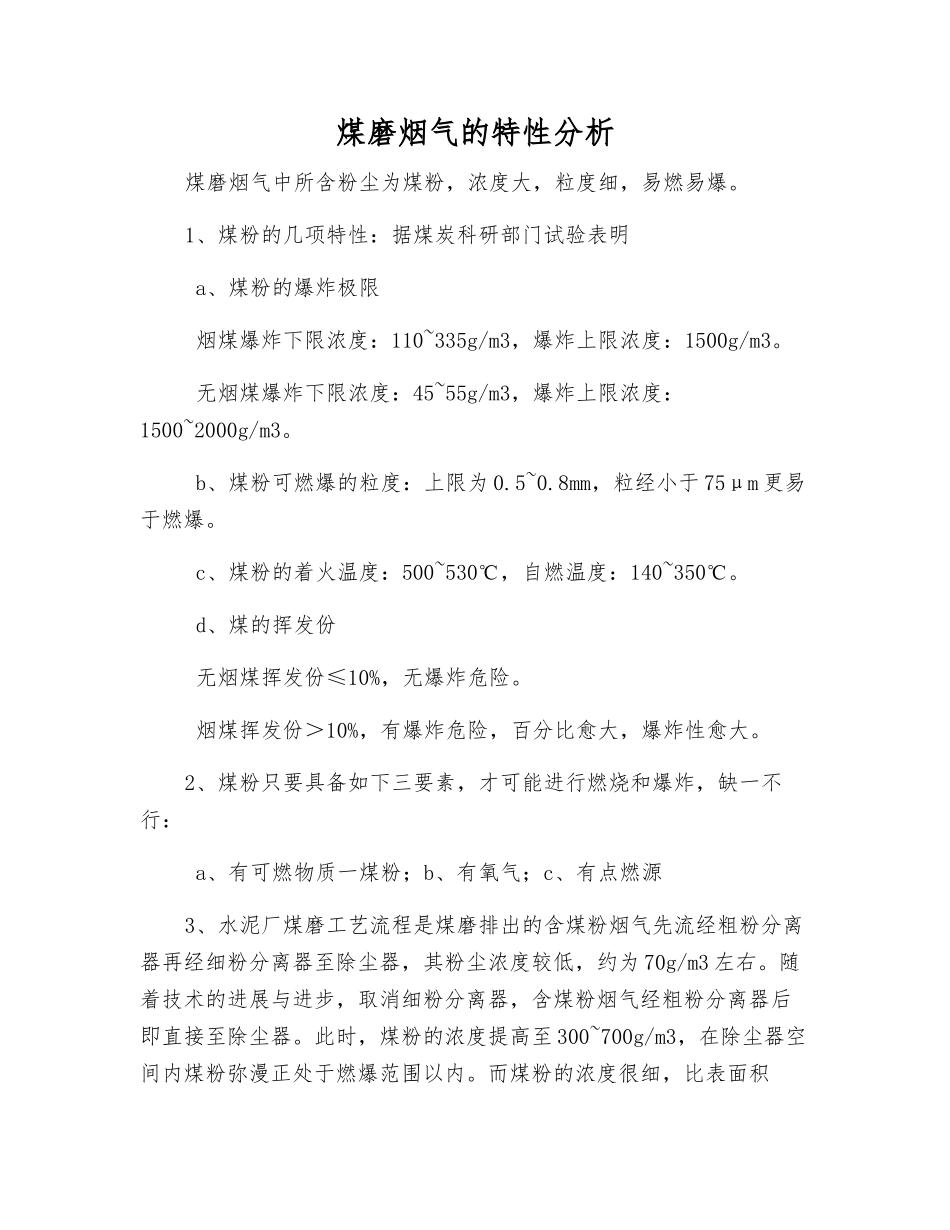

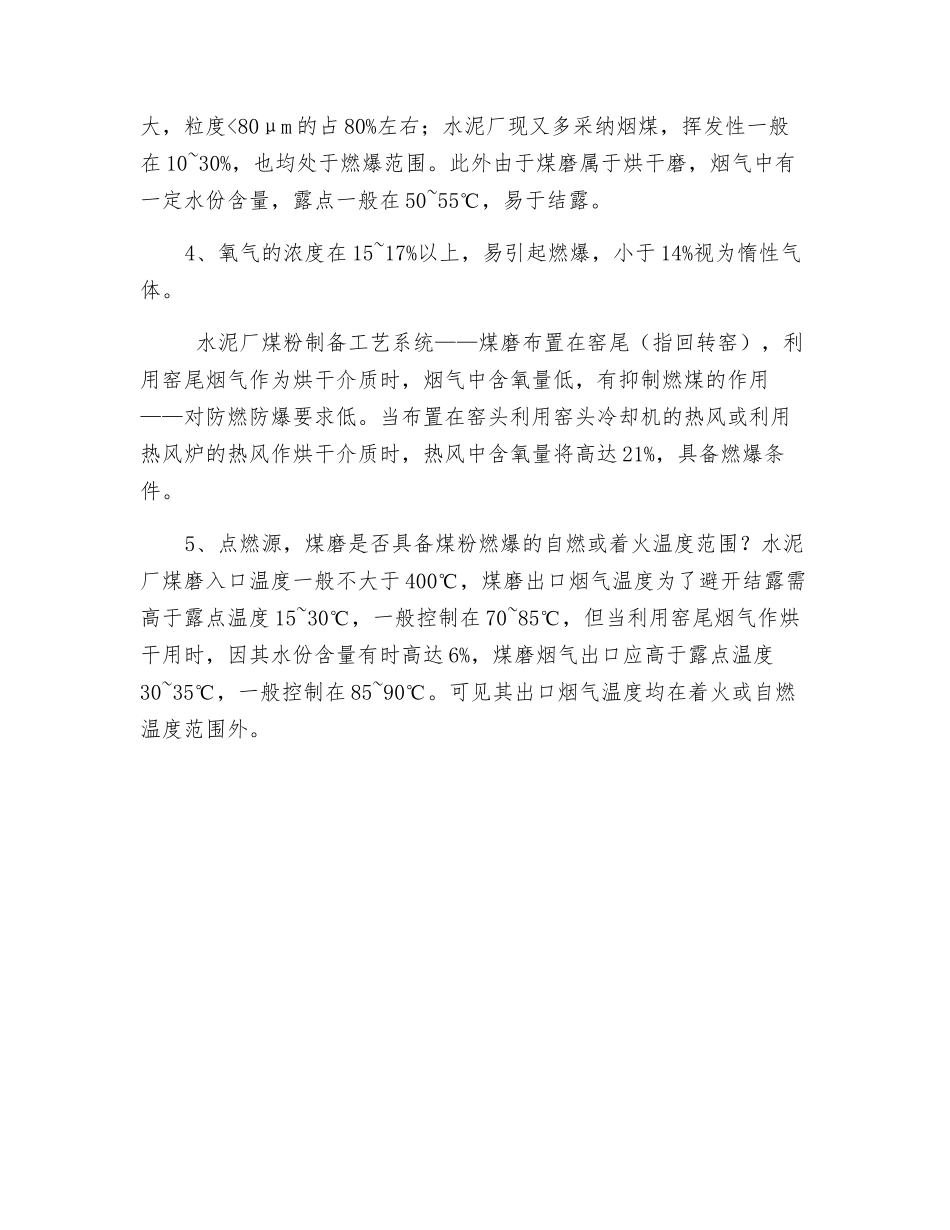

煤磨烟气的特性分析煤磨烟气中所含粉尘为煤粉，浓度大，粒度细，易燃易爆。1、煤粉的几项特性：据煤炭科研部门试验表明 a、煤粉的爆炸极限 烟煤爆炸下限浓度：110~335g/m3，爆炸上限浓度：1500g/m3。 无烟煤爆炸下限浓度：45~55g/m3，爆炸上限浓度：1500~2000g/m3。 b、煤粉可燃爆的粒度：上限为 0.5~0.8mm，粒经小于 75μm 更易于燃爆。 c、煤粉的着火温度：500~530℃，自燃温度：140~350℃。 d、煤的挥发份 无烟煤挥发份≤10%，无爆炸危险。 烟煤挥发份＞10%，有爆炸危险，百分比愈大，爆炸性愈大。2、煤粉只要具备如下三要素，才可能进行燃烧和爆炸，缺一不行： a、有可燃物质一煤粉；b、有氧气；c、有点燃源3、水泥厂煤磨工艺流程是煤磨排出的含煤粉烟气先流经粗粉分离器再经细粉分离器至除尘器，其粉尘浓度较低，约为 70g/m3 左右。随着技术的进展与进步，取消细粉分离器，含煤粉烟气经粗粉分离器后即直接至除尘器。此时，煤粉的浓度提高至 300~700g/m3，在除尘器空间内煤粉弥漫正处于燃爆范围以内。而煤粉的浓度很细，比表面积大，粒度<80μm 的占 80%左右；水泥厂现又多采纳烟煤，挥发性一般在 10~30%，也均处于燃爆范围。此外由于煤磨属于烘干磨，烟气中有一定水份含量，露点一般在 50~55℃，易于结露。4、氧气的浓度在 15~17%以上，易引起燃爆，小于 14%视为惰性气体。 水泥厂煤粉制备工艺系统——煤磨布置在窑尾（指回转窑），利用窑尾烟气作为烘干介质时，烟气中含氧量低，有抑制燃煤的作用——对防燃防爆要求低。当布置在窑头利用窑头冷却机的热风或利用热风炉的热风作烘干介质时，热风中含氧量将高达 21%，具备燃爆条件。5、点燃源，煤磨是否具备煤粉燃爆的自燃或着火温度范围？水泥厂煤磨入口温度一般不大于 400℃，煤磨出口烟气温度为了避开结露需高于露点温度 15~30℃，一般控制在 70~85℃，但当利用窑尾烟气作烘干用时，因其水份含量有时高达 6%，煤磨烟气出口应高于露点温度30~35℃，一般控制在 85~90℃。可见其出口烟气温度均在着火或自燃温度范围外。
