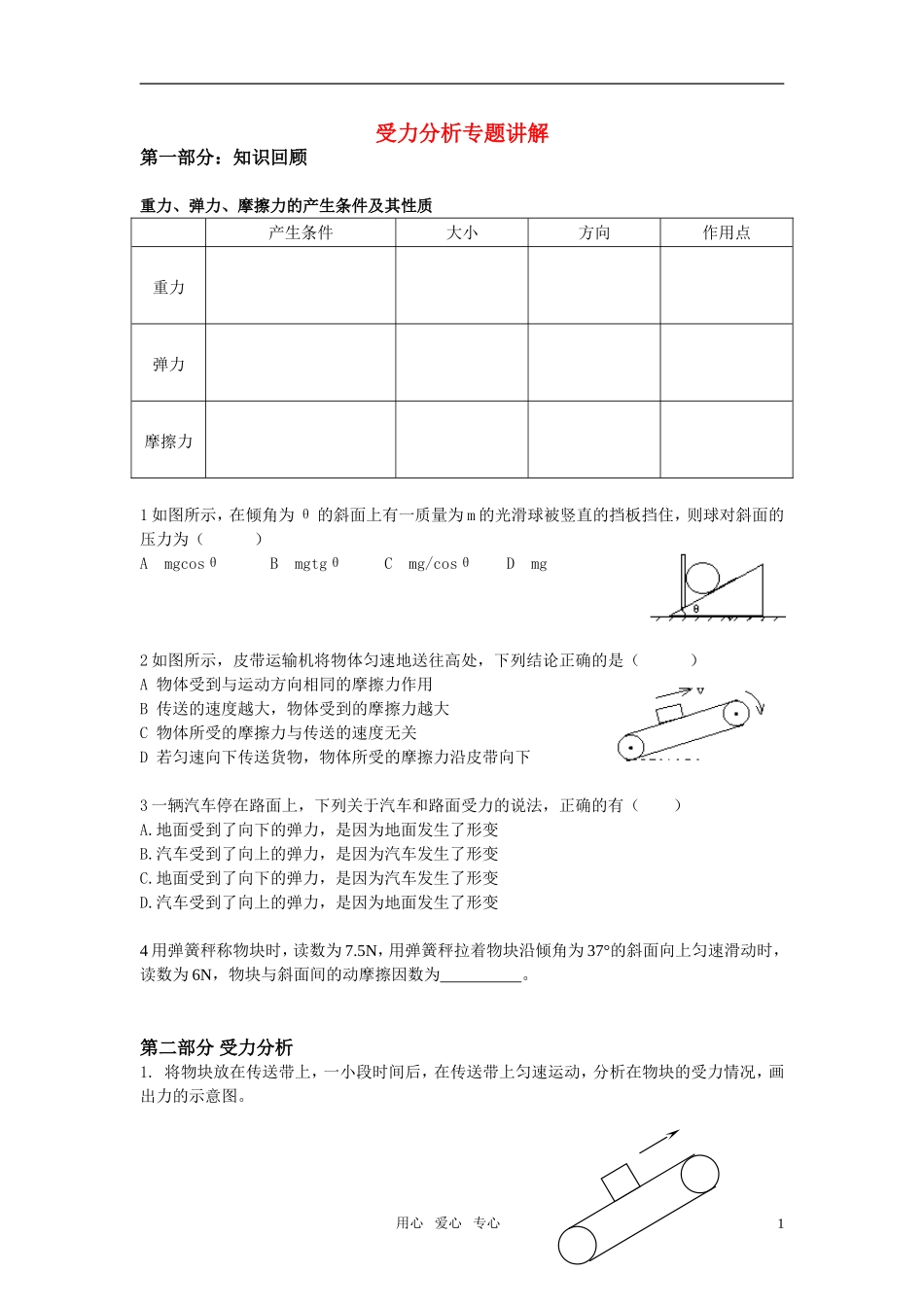

受力分析专题讲解第一部分：知识回顾重力、弹力、摩擦力的产生条件及其性质产生条件大小方向作用点重力弹力摩擦力1 如图所示，在倾角为 θ 的斜面上有一质量为 m 的光滑球被竖直的挡板挡住，则球对斜面的压力为（ ）A mgcosθ B mgtgθ C mg/cosθ D mg2 如图所示，皮带运输机将物体匀速地送往高处，下列结论正确的是（ ）A 物体受到与运动方向相同的摩擦力作用B 传送的速度越大，物体受到的摩擦力越大C 物体所受的摩擦力与传送的速度无关D 若匀速向下传送货物，物体所受的摩擦力沿皮带向下3 一辆汽车停在路面上，下列关于汽车和路面受力的说法，正确的有（ ）A.地面受到了向下的弹力，是因为地面发生了形变B.汽车受到了向上的弹力，是因为汽车发生了形变C.地面受到了向下的弹力，是因为汽车发生了形变D.汽车受到了向上的弹力，是因为地面发生了形变4 用弹簧秤称物块时，读数为 7.5N，用弹簧秤拉着物块沿倾角为 37°的斜面向上匀速滑动时，读数为 6N，物块与斜面间的动摩擦因数为 。第二部分 受力分析1. 将物块放在传送带上，一小段时间后，在传送带上匀速运动，分析在物块的受力情况，画出力的示意图。用心 爱心 专心12. 试分析一下两种运动下，A 和 B 的受力情况。（接触表面不光滑）（图中 A、B 相对静止匀速向右运动） 练习：画出以下静止物体的受力分析图： 3. 如图所示传动带装置，大轮为主动轮，通过皮带带动从动轮逆时针转动，则此时皮带上的两点 P 和 Q 受到轮子的摩擦力方向分别是：A .向前、向前 B .向后、向后 C .向前、向后 D .向后、向前4 如图所示，有一个直角支架 AOB，AO 水平放置，表面粗糙，OB 竖直向下，表面光滑，AO 上套有小环 P，OB 上套有小环 Q，两环质量均为 m，两环间由一根质量可忽略、不可伸展的细绳相连，并在某一位置平衡（如图），现将 P 环向左移一小段距离，两环再次达到平衡，那么将移动后的平衡状态和原来的平衡状态比较，AO 杆对 P 环的支持力 N、摩擦力 f 和细绳上的拉力 T 的变化情况是： 用心 爱心 专心2ABFABCFFABCFFABCFFABCFABCF5 如图所示，物体 A 重 40N，物体 B 重 20N，A 与 B、B 与地的动摩擦因数相同，物体 B 用细绳系住，当水平力 F= 32N 时，才能将 A 匀速拉出，求接触面间的动摩擦因数。6 如图所示，一轻质三角形框架 B 处悬挂一定滑轮（质量可忽略不计）。一体重为 500N 的人通过跨定滑轮的轻绳匀速提起一重为 300N 的物体。（1）此时人对地面的压力是多大？（2）斜杆 BC，横杆 AB 所受的力是多大？用心 爱心 专心3
