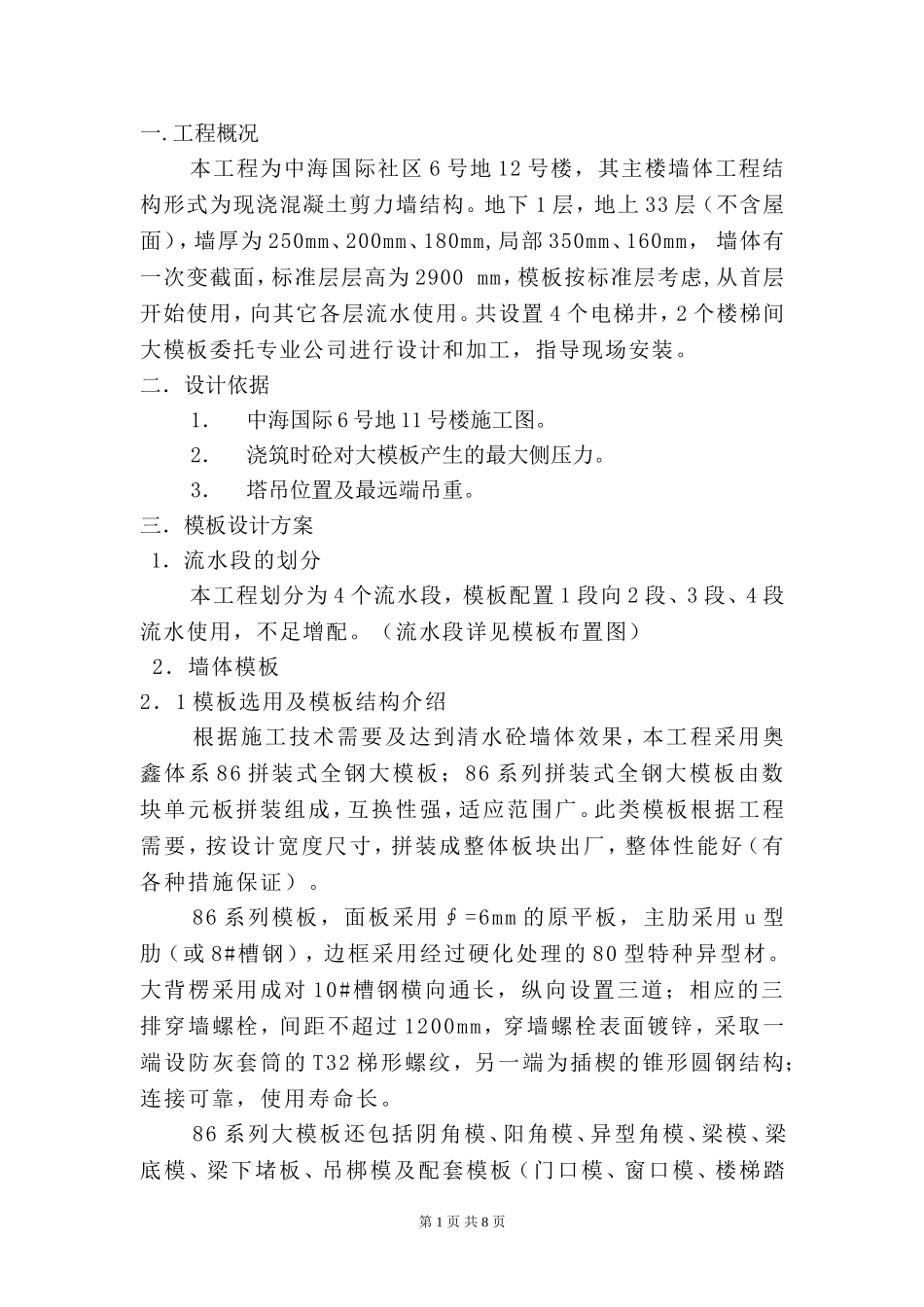

一.工程概况 本工程为中海国际社区 6 号地 12 号楼，其主楼墙体工程结构形式为现浇混凝土剪力墙结构。地下 1 层，地上 33 层（不含屋面），墙厚为 250mm、200mm、180mm,局部 350mm、160mm， 墙体有一次变截面，标准层层高为 2900 mm，模板按标准层考虑,从首层开始使用，向其它各层流水使用。共设置 4 个电梯井，2 个楼梯间大模板委托专业公司进行设计和加工，指导现场安装。二．设计依据1．中海国际 6 号地 11 号楼施工图。2．浇筑时砼对大模板产生的最大侧压力。3．塔吊位置及最远端吊重。三．模板设计方案 1．流水段的划分 本工程划分为 4 个流水段，模板配置 1 段向 2 段、3 段、4 段流水使用，不足增配。（流水段详见模板布置图） 2．墙体模板2．1 模板选用及模板结构介绍根据施工技术需要及达到清水砼墙体效果，本工程采用奥鑫体系 86 拼装式全钢大模板；86 系列拼装式全钢大模板由数块单元板拼装组成，互换性强，适应范围广。此类模板根据工程需要，按设计宽度尺寸，拼装成整体板块出厂，整体性能好（有各种措施保证）。86 系列模板，面板采用∮=6mm 的原平板，主肋采用 u 型肋（或 8#槽钢），边框采用经过硬化处理的 80 型特种异型材。大背楞采用成对 10#槽钢横向通长，纵向设置三道；相应的三排穿墙螺栓，间距不超过 1200mm，穿墙螺栓表面镀锌，采取一端设防灰套筒的 T32 梯形螺纹，另一端为插楔的锥形圆钢结构；连接可靠，使用寿命长。 86 系列大模板还包括阴角模、阳角模、异型角模、梁模、梁底模、梁下堵板、吊梆模及配套模板（门口模、窗口模、楼梯踏第 1 页 共 8 页步模、阳台模、柱模等）及配套部件（如小挂架、支腿、操作平台挑架等），品种齐全，可适应于各种模板工程需要。2．2 使用技术特点1．大模板的支撑、支护及调整大模板的支撑、支护与调整通过支腿来实现，合模时通过调节支腿的丝杆来调整大模板的垂直度。拆模后作为落地的支撑，亦通过调节支腿的丝杆来调整满足施工地模板存放自稳角的大小需要。产品结构简单，调节操作方便，使用安全可靠。2．设计能够控制模板整体位移的支撑体系。·设置了穿墙螺栓一般高度的层高墙体模板纵向设置三道，下部间距略小，上部间距较大，水平间距自然板 150mm 起孔，900~1200mm；最大距离不超过 1200mm。优化设置的穿墙栓布排有效地抵御了砼浇筑侧压力。·设置了大背楞对应于上述穿墙栓，竖向设置了三道大背楞，阻止了模板受浇筑...
