产品分类数据库表设计文档 系统数据库设计

产品分类数据库表设计文档 系统数据库设计_第1页
1/6
产品分类数据库表设计文档 系统数据库设计_第2页
2/6
产品分类数据库表设计文档 系统数据库设计_第3页
3/6

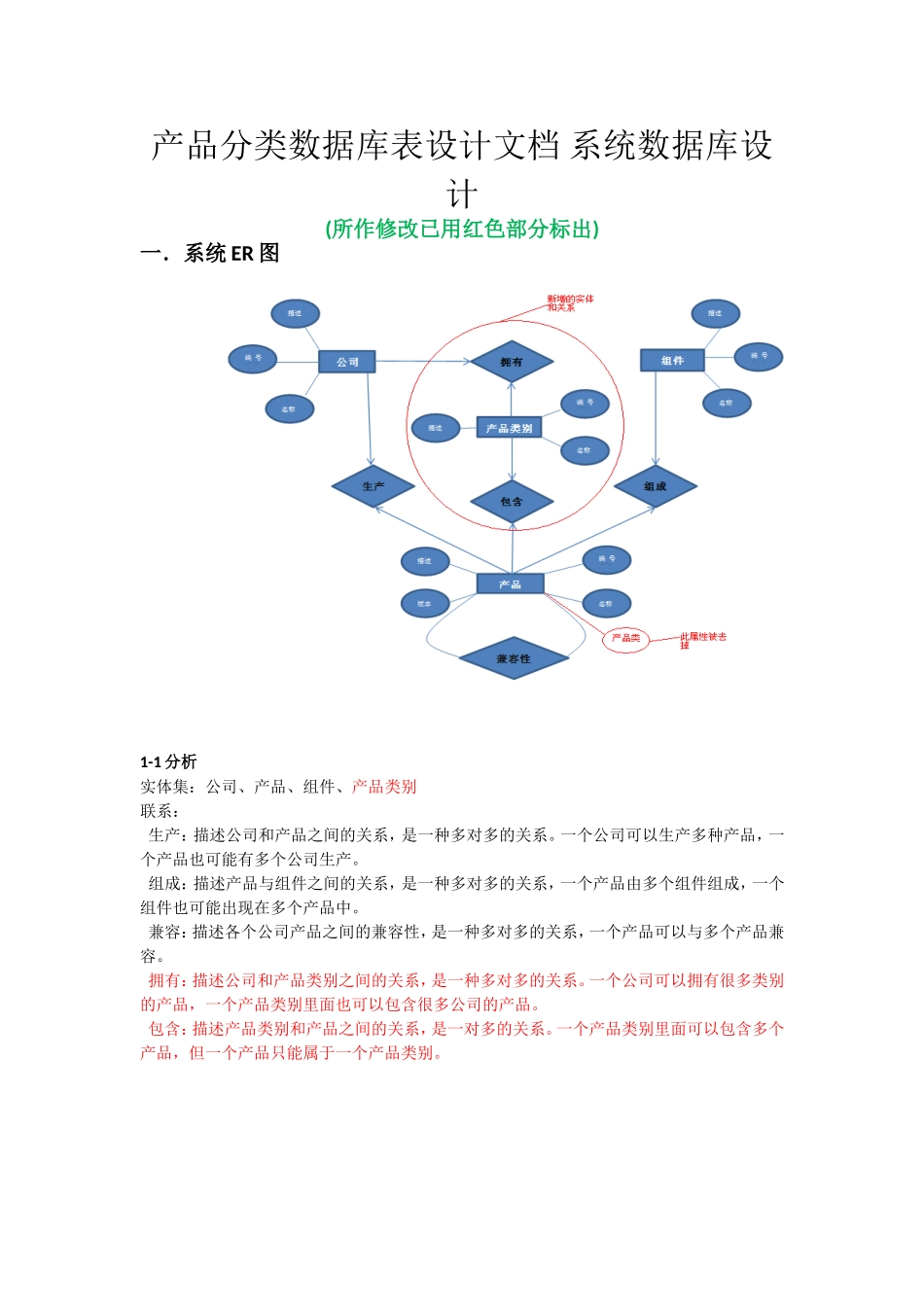

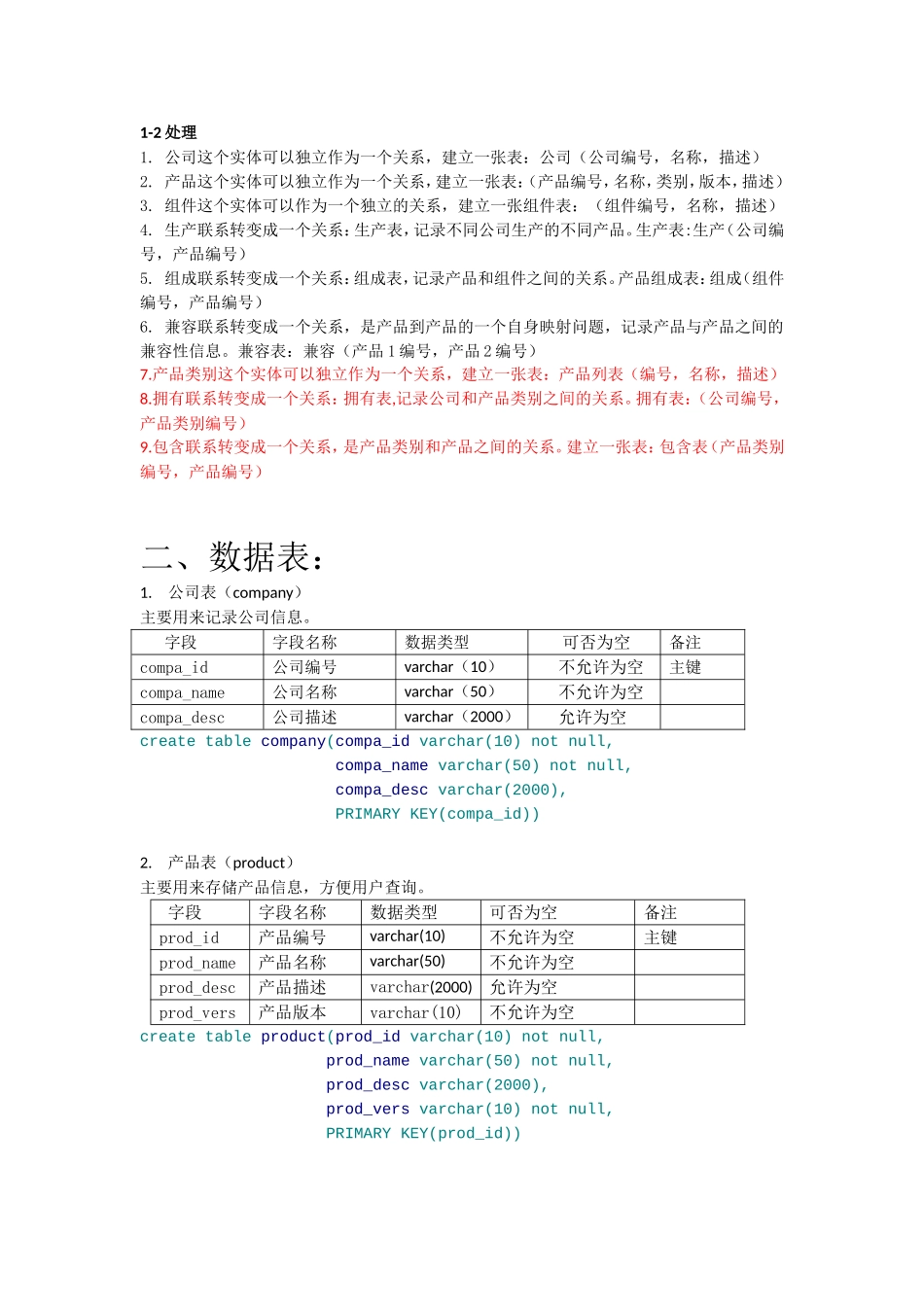

产品分类数据库表设计文档 系统数据库设计(所作修改已用红色部分标出)一.系统 ER 图1-1 分析实体集:公司、产品、组件、产品类别联系:生产:描述公司和产品之间的关系,是一种多对多的关系。一个公司可以生产多种产品,一个产品也可能有多个公司生产。组成:描述产品与组件之间的关系,是一种多对多的关系,一个产品由多个组件组成,一个组件也可能出现在多个产品中。兼容:描述各个公司产品之间的兼容性,是一种多对多的关系,一个产品可以与多个产品兼容。拥有:描述公司和产品类别之间的关系,是一种多对多的关系。一个公司可以拥有很多类别的产品,一个产品类别里面也可以包含很多公司的产品。包含:描述产品类别和产品之间的关系,是一对多的关系。一个产品类别里面可以包含多个产品,但一个产品只能属于一个产品类别。1-2 处理1. 公司这个实体可以独立作为一个关系,建立一张表:公司(公司编号,名称,描述)2. 产品这个实体可以独立作为一个关系,建立一张表:(产品编号,名称,类别,版本,描述)3. 组件这个实体可以作为一个独立的关系,建立一张组件表:(组件编号,名称,描述)4. 生产联系转变成一个关系:生产表,记录不同公司生产的不同产品。生产表:生产(公司编号,产品编号)5. 组成联系转变成一个关系:组成表,记录产品和组件之间的关系。产品组成表:组成(组件编号,产品编号)6. 兼容联系转变成一个关系,是产品到产品的一个自身映射问题,记录产品与产品之间的兼容性信息。兼容表:兼容(产品 1 编号,产品 2 编号)7.产品类别这个实体可以独立作为一个关系,建立一张表:产品列表(编号,名称,描述)8.拥有联系转变成一个关系:拥有表,记录公司和产品类别之间的关系。拥有表:(公司编号,产品类别编号)9.包含联系转变成一个关系,是产品类别和产品之间的关系。建立一张表:包含表(产品类别编号,产品编号)二、数据表:1.公司表(company)主要用来记录公司信息。 字段字段名称数据类型可否为空 备注compa_id公司编号varchar(10)不允许为空主键compa_name公司名称varchar(50)不允许为空compa_desc公司描述varchar(2000)允许为空create table company(compa_id varchar(10) not null, compa_name varchar(50) not null, compa_desc varchar(2000), PRIMARY KEY(compa_id))2.产品表(product)主要用来存储产品信息,方便用户查询。 字段字段名称数据类型可否为空备注 prod_i...
