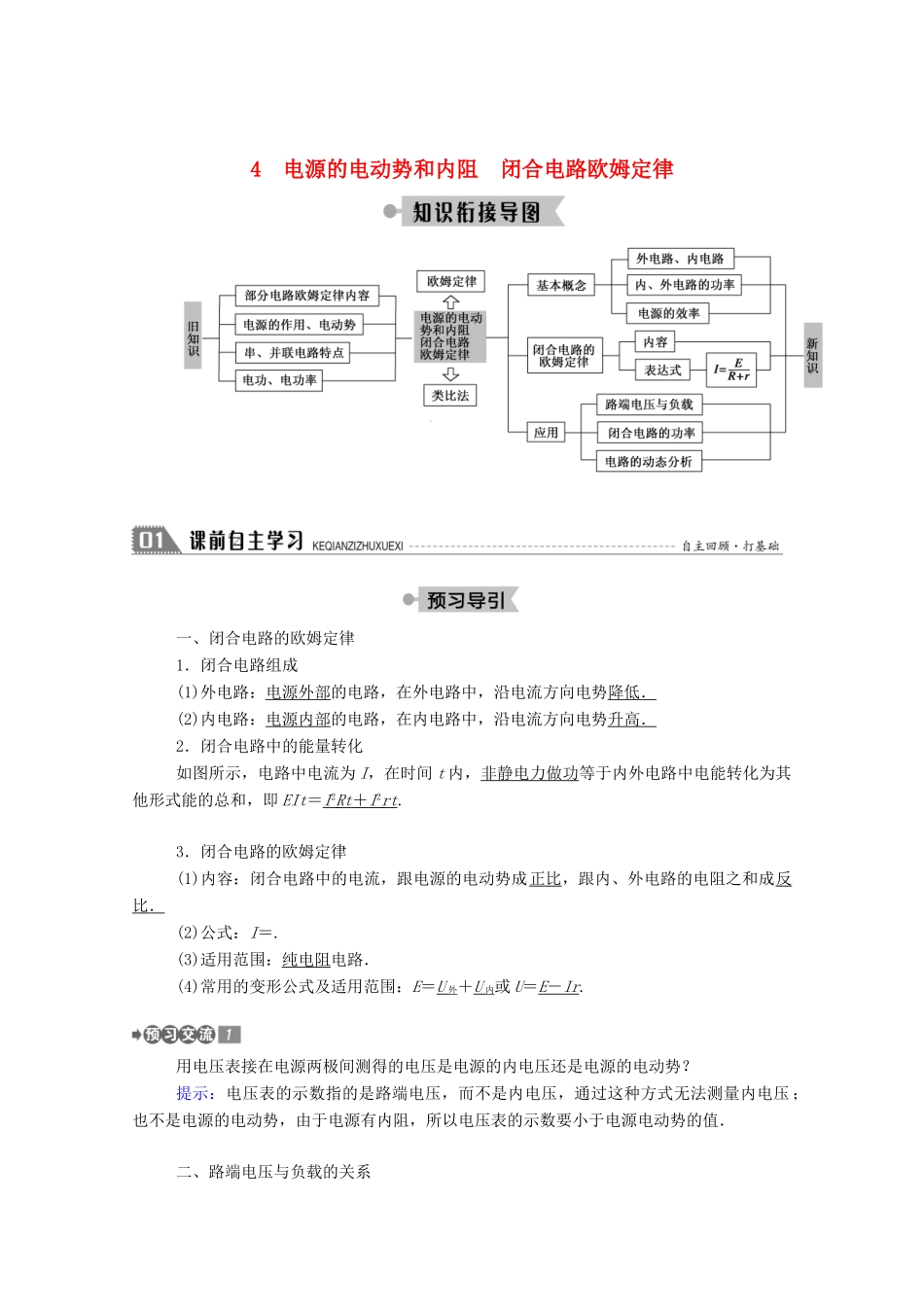

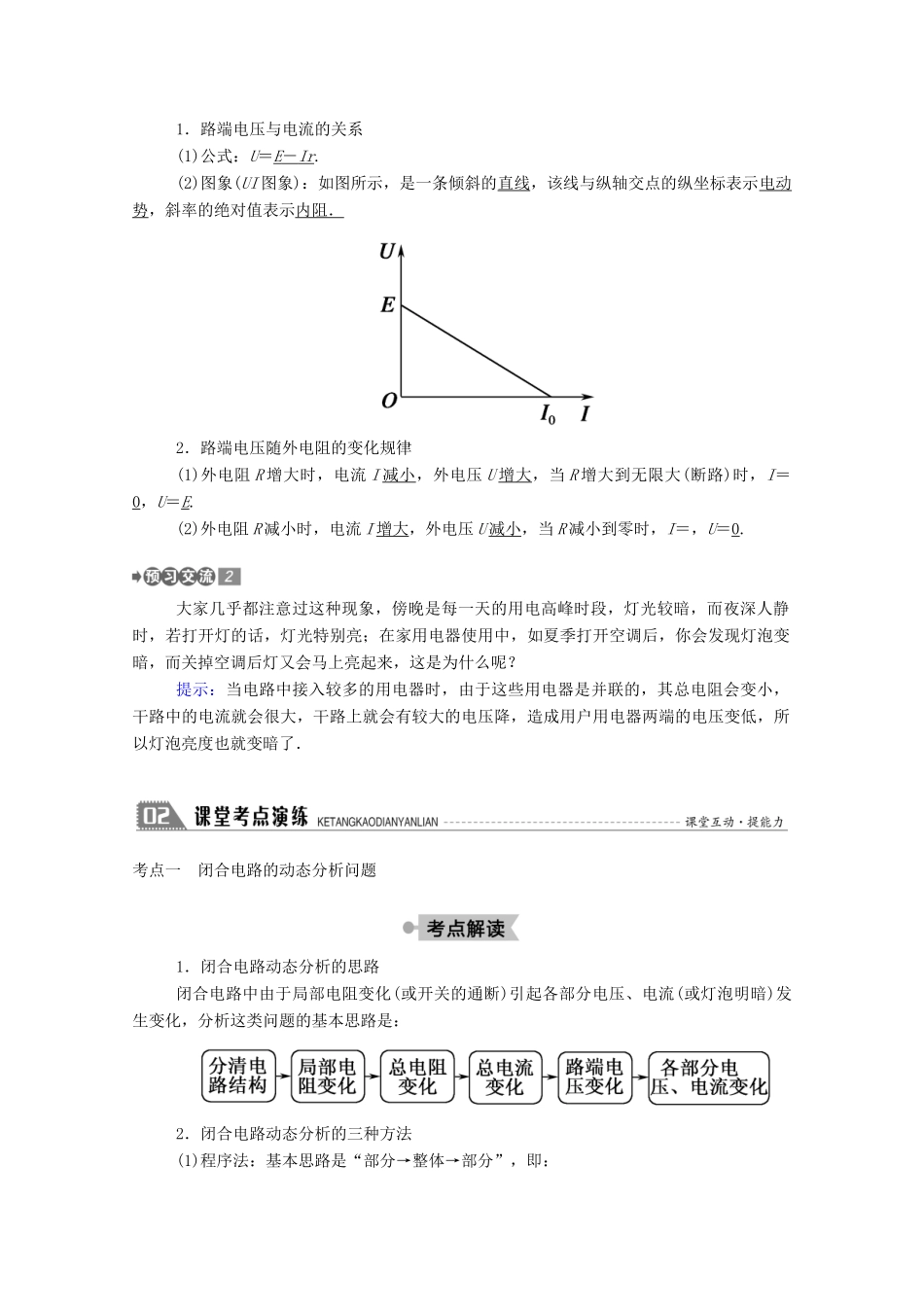

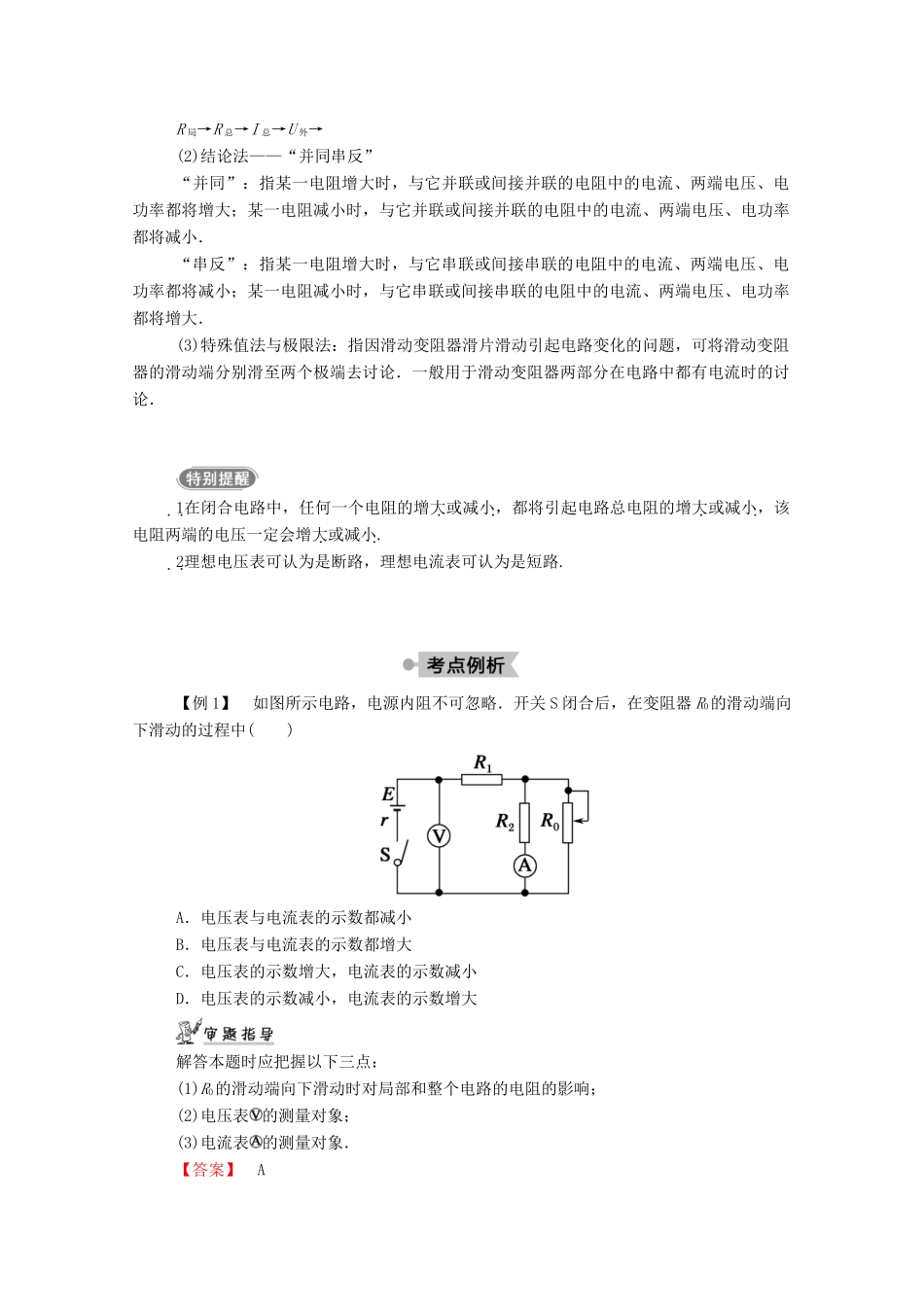

4 电源的电动势和内阻 闭合电路欧姆定律一、闭合电路的欧姆定律1．闭合电路组成(1)外电路：电源外部的电路，在外电路中，沿电流方向电势降低．(2)内电路：电源内部的电路，在内电路中，沿电流方向电势升高．2．闭合电路中的能量转化如图所示，电路中电流为 I，在时间 t 内，非静电力做功等于内外电路中电能转化为其他形式能的总和，即 EIt＝I 2 Rt ＋ I 2 rt .3．闭合电路的欧姆定律(1)内容：闭合电路中的电流，跟电源的电动势成正比，跟内、外电路的电阻之和成反比．(2)公式：I＝.(3)适用范围：纯电阻电路．(4)常用的变形公式及适用范围：E＝U 外＋U 内或 U＝E － Ir .用电压表接在电源两极间测得的电压是电源的内电压还是电源的电动势？提示：电压表的示数指的是路端电压，而不是内电压，通过这种方式无法测量内电压 ；也不是电源的电动势，由于电源有内阻，所以电压表的示数要小于电源电动势的值．二、路端电压与负载的关系1．路端电压与电流的关系(1)公式：U＝E － Ir .(2)图象(UI 图象)：如图所示，是一条倾斜的直线，该线与纵轴交点的纵坐标表示电动势，斜率的绝对值表示内阻．2．路端电压随外电阻的变化规律(1)外电阻 R 增大时，电流 I 减小，外电压 U 增大，当 R 增大到无限大(断路)时，I＝0，U＝E.(2)外电阻 R 减小时，电流 I 增大，外电压 U 减小，当 R 减小到零时，I＝，U＝0.大家几乎都注意过这种现象，傍晚是每一天的用电高峰时段，灯光较暗，而夜深人静时，若打开灯的话，灯光特别亮；在家用电器使用中，如夏季打开空调后，你会发现灯泡变暗，而关掉空调后灯又会马上亮起来，这是为什么呢？提示：当电路中接入较多的用电器时，由于这些用电器是并联的，其总电阻会变小，干路中的电流就会很大，干路上就会有较大的电压降，造成用户用电器两端的电压变低，所以灯泡亮度也就变暗了．考点一 闭合电路的动态分析问题1．闭合电路动态分析的思路闭合电路中由于局部电阻变化(或开关的通断)引起各部分电压、电流(或灯泡明暗)发生变化，分析这类问题的基本思路是：2．闭合电路动态分析的三种方法(1)程序法：基本思路是“部分→整体→部分”，即：R 局→R 总→I 总→U 外→(2)结论法——“并同串反”“并同”：指某一电阻增大时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大；某一电阻减小时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将减小．“串反”：指某一电...
