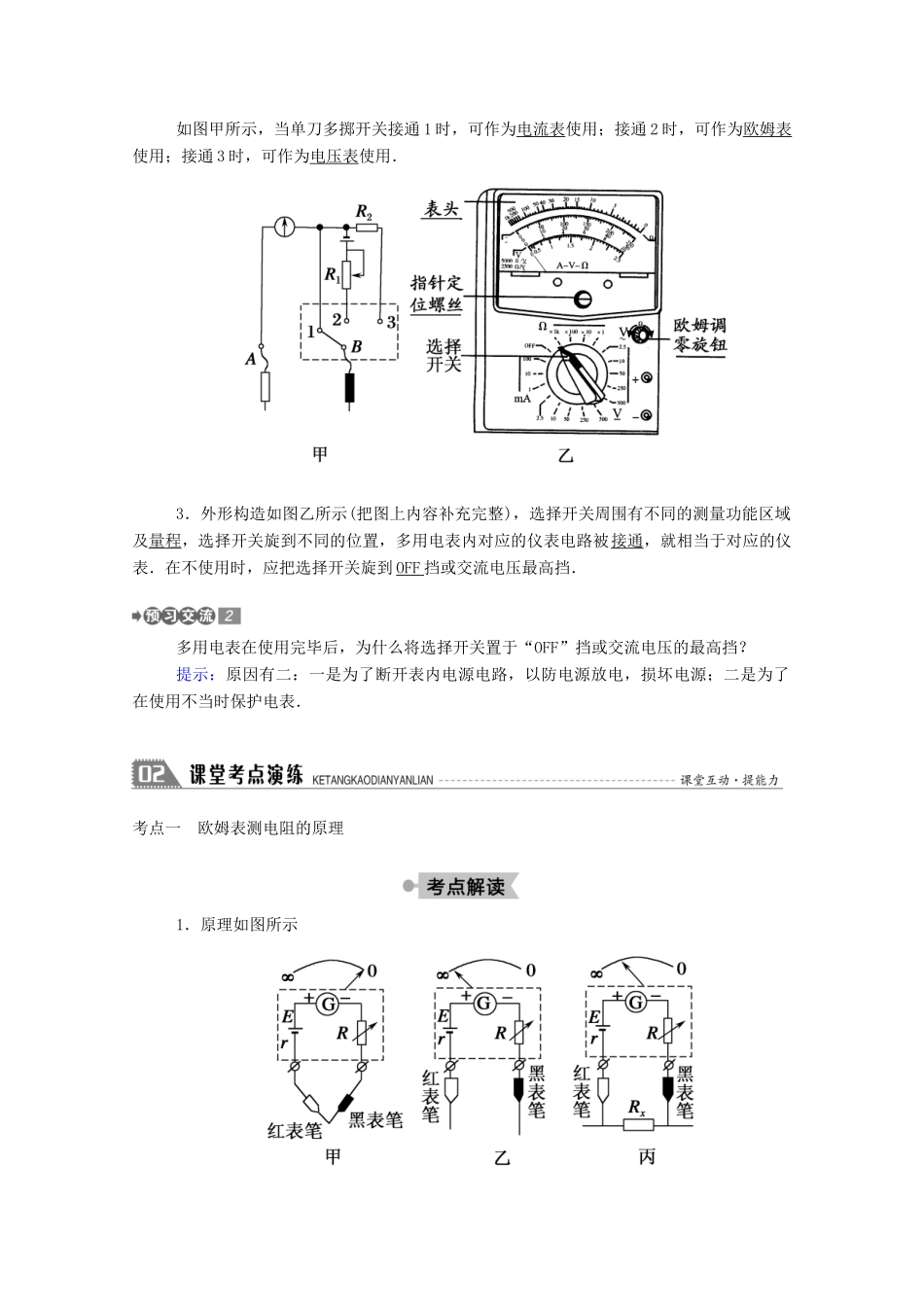

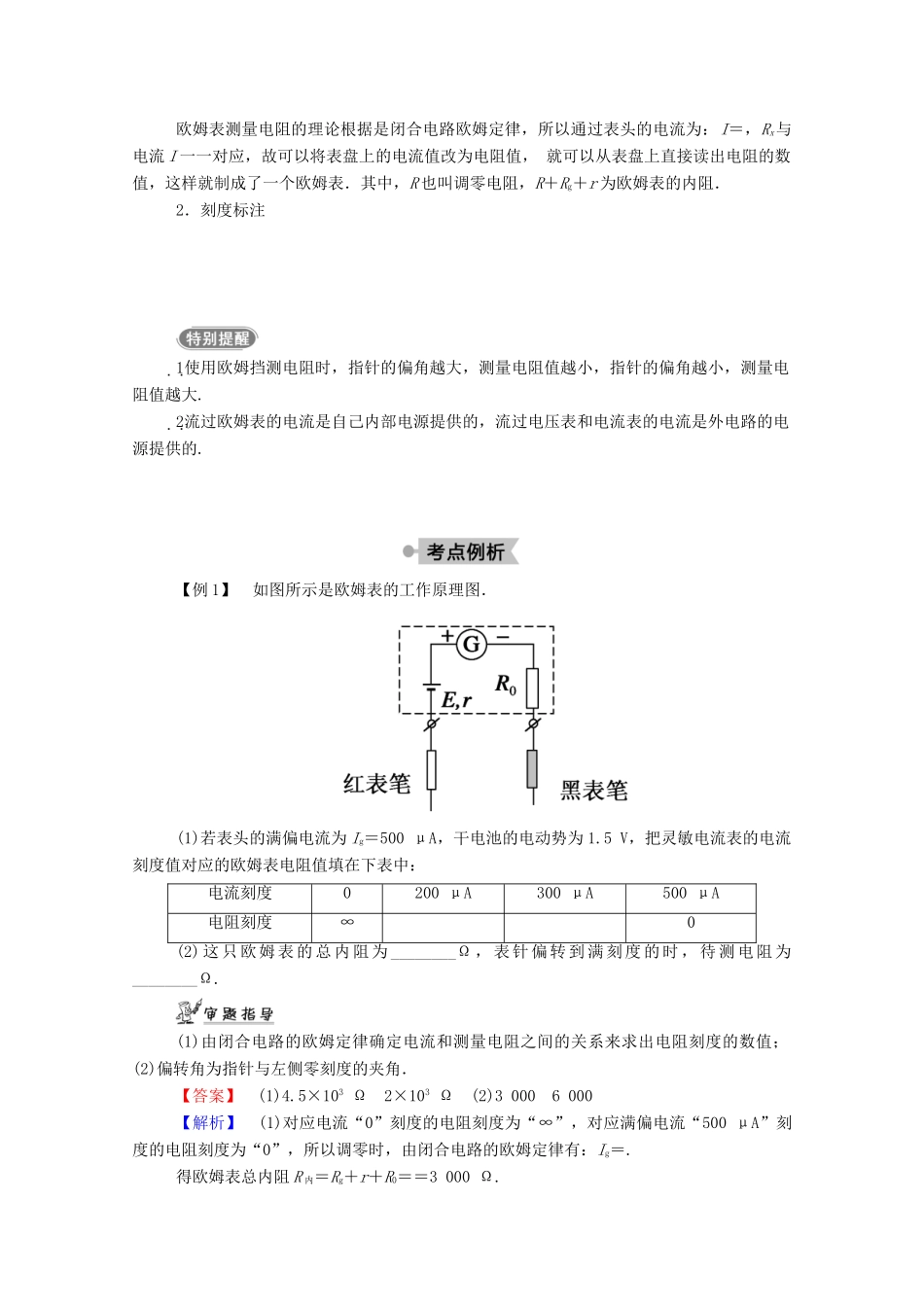

7 学生实验:练习使用多用电表一、欧姆表1.原理:依据闭合电路的欧姆定律制成,它是由电流表改装而成的.2.内部构造:由表头、电源和可变电阻三部分组成.3.测量原理如图所示,当红、黑表笔间接入被测电阻 Rx时,通过表头的电流 Ig=,改变 Rx,电流 I随着改变,每个 Rx值都对应一个电流值,在刻度盘上直接标出与 I 值对应的 Rx 值,就可以从刻度盘上直接读出被测电阻的阻值.电阻挡的零刻度为什么在刻度盘最右端?提示:当所测电阻 Rx=0 时,电流表中的电流最大,为表头的满偏电流.二、多用电表1.用途:共用一个表头,可分别测量电压、电流、电阻等物理量.2.最简单的多用电表原理图如图甲所示,当单刀多掷开关接通 1 时,可作为电流表使用;接通 2 时,可作为欧姆表使用;接通 3 时,可作为电压表使用.3.外形构造如图乙所示(把图上内容补充完整),选择开关周围有不同的测量功能区域及量程,选择开关旋到不同的位置,多用电表内对应的仪表电路被接通,就相当于对应的仪表.在不使用时,应把选择开关旋到 OFF 挡或交流电压最高挡.多用电表在使用完毕后,为什么将选择开关置于“OFF”挡或交流电压的最高挡?提示:原因有二:一是为了断开表内电源电路,以防电源放电,损坏电源;二是为了在使用不当时保护电表.考点一 欧姆表测电阻的原理1.原理如图所示欧姆表测量电阻的理论根据是闭合电路欧姆定律,所以通过表头的电流为:I=,Rx与电流 I 一一对应,故可以将表盘上的电流值改为电阻值, 就可以从表盘上直接读出电阻的数值,这样就制成了一个欧姆表.其中,R 也叫调零电阻,R+Rg+r 为欧姆表的内阻.2.刻度标注1 使用欧姆挡测电阻时,指针的偏角越大,测量电阻值越小,指针的偏角越小,测量电阻值越大.2 流过欧姆表的电流是自己内部电源提供的,流过电压表和电流表的电流是外电路的电源提供的.【例 1】 如图所示是欧姆表的工作原理图.(1)若表头的满偏电流为 Ig=500 μA,干电池的电动势为 1.5 V,把灵敏电流表的电流刻度值对应的欧姆表电阻值填在下表中:电流刻度0200 μA300 μA500 μA电阻刻度∞0(2) 这 只 欧 姆 表 的 总 内 阻 为 ________Ω , 表 针 偏 转 到 满 刻 度 的 时 , 待 测 电 阻 为________Ω.(1)由闭合电路的欧姆定律确定电流和测量电阻之间的关系来求出电阻刻度的数值;(2)偏转角为指针与左侧零刻度的夹角.【答案】 (1)4.5×103 ...
