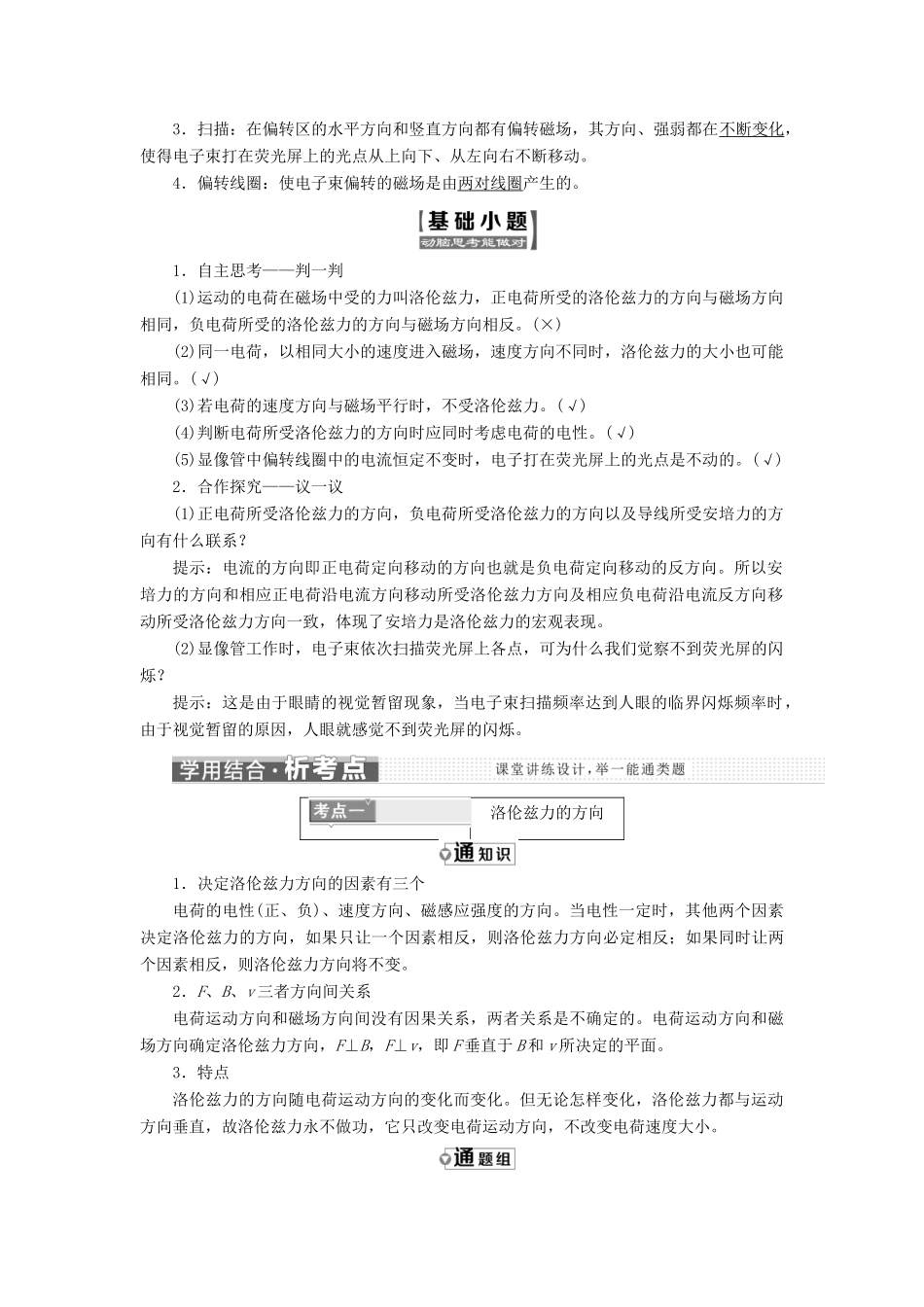

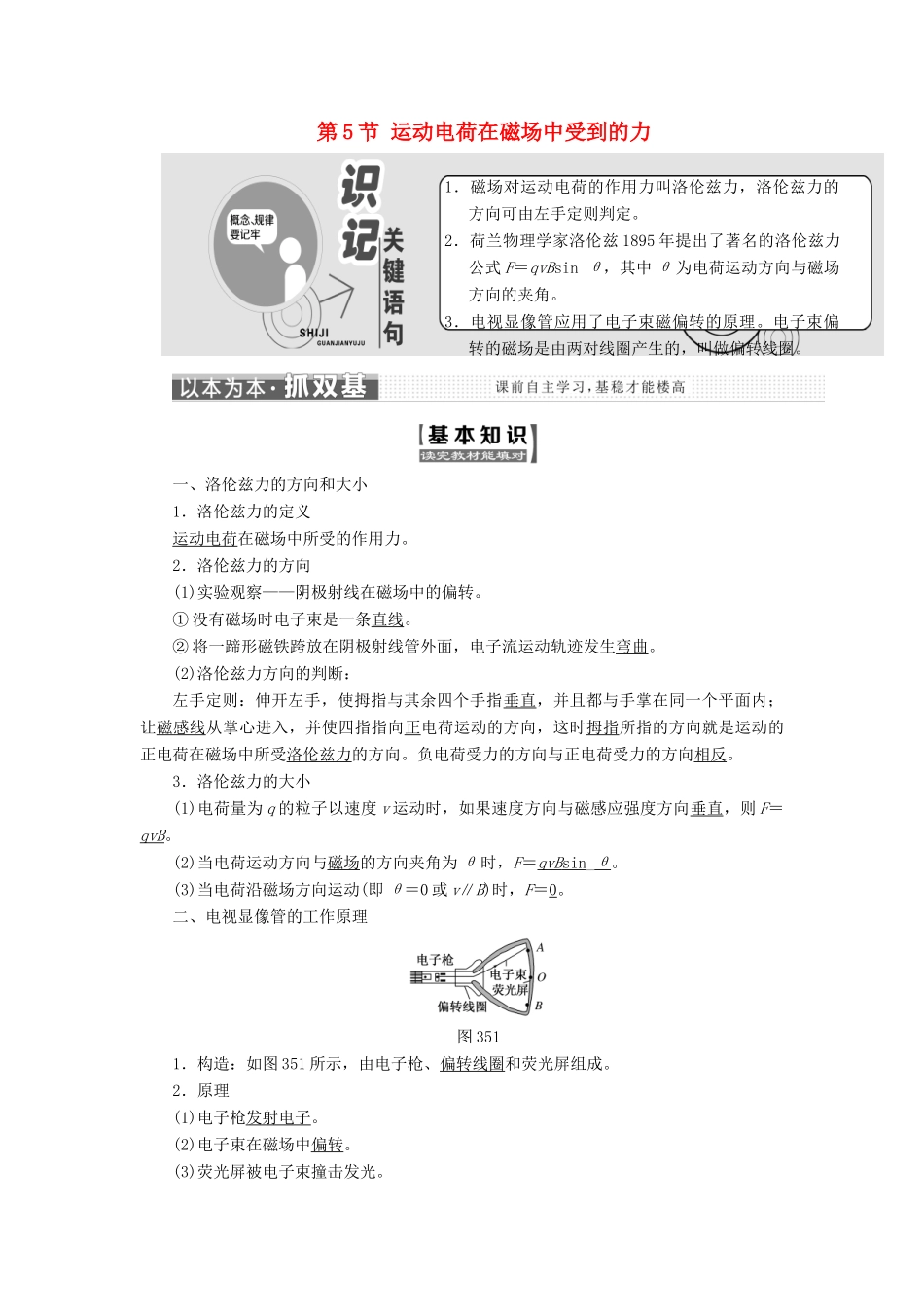

第 5 节 运动电荷在磁场中受到的力一、洛伦兹力的方向和大小1．洛伦兹力的定义运动电荷在磁场中所受的作用力。2．洛伦兹力的方向(1)实验观察——阴极射线在磁场中的偏转。① 没有磁场时电子束是一条直线。② 将一蹄形磁铁跨放在阴极射线管外面，电子流运动轨迹发生弯曲。(2)洛伦兹力方向的判断：左手定则：伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心进入，并使四指指向正电荷运动的方向，这时拇指所指的方向就是运动的正电荷在磁场中所受洛伦兹力的方向。负电荷受力的方向与正电荷受力的方向相反。3．洛伦兹力的大小(1)电荷量为 q 的粒子以速度 v 运动时，如果速度方向与磁感应强度方向垂直，则 F＝qvB。(2)当电荷运动方向与磁场的方向夹角为 θ 时，F＝qvB sin _θ。(3)当电荷沿磁场方向运动(即 θ＝0 或 v∥B)时，F＝0。二、电视显像管的工作原理图 3511．构造：如图 351 所示，由电子枪、偏转线圈和荧光屏组成。2．原理(1)电子枪发射电子。(2)电子束在磁场中偏转。(3)荧光屏被电子束撞击发光。1．磁场对运动电荷的作用力叫洛伦兹力，洛伦兹力的方向可由左手定则判定。2．荷兰物理学家洛伦兹 1895 年提出了著名的洛伦兹力公式 F＝qvBsin θ，其中 θ 为电荷运动方向与磁场方向的夹角。3．电视显像管应用了电子束磁偏转的原理。电子束偏转的磁场是由两对线圈产生的，叫做偏转线圈。3．扫描：在偏转区的水平方向和竖直方向都有偏转磁场，其方向、强弱都在不断变化，使得电子束打在荧光屏上的光点从上向下、从左向右不断移动。4．偏转线圈：使电子束偏转的磁场是由两对线圈产生的。1．自主思考——判一判(1)运动的电荷在磁场中受的力叫洛伦兹力，正电荷所受的洛伦兹力的方向与磁场方向相同，负电荷所受的洛伦兹力的方向与磁场方向相反。(×)(2)同一电荷，以相同大小的速度进入磁场，速度方向不同时，洛伦兹力的大小也可能相同。(√)(3)若电荷的速度方向与磁场平行时，不受洛伦兹力。(√)(4)判断电荷所受洛伦兹力的方向时应同时考虑电荷的电性。(√)(5)显像管中偏转线圈中的电流恒定不变时，电子打在荧光屏上的光点是不动的。(√)2．合作探究——议一议(1)正电荷所受洛伦兹力的方向，负电荷所受洛伦兹力的方向以及导线所受安培力的方向有什么联系？提示：电流的方向即正电荷定向移动的方向也就是负电荷定向移动的反方向。所以安培力的方向和相应正电荷沿电流方向移动所受洛伦兹力方...
