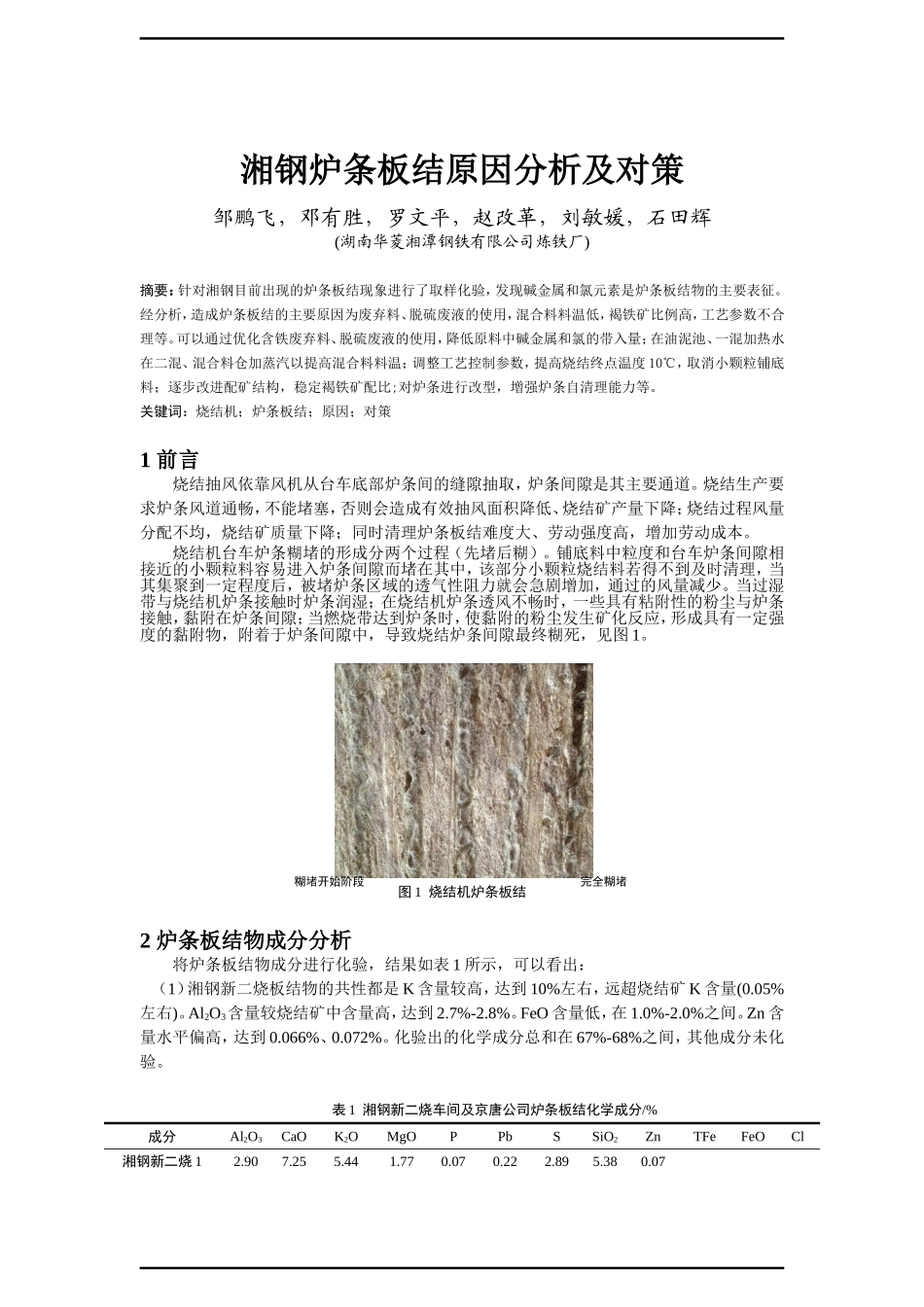

湘钢炉条板结原因分析及对策邹鹏飞，邓有胜，罗文平，赵改革，刘敏媛，石田辉(湖南华菱湘潭钢铁有限公司炼铁厂)摘要：针对湘钢目前出现的炉条板结现象进行了取样化验，发现碱金属和氯元素是炉条板结物的主要表征
经分析，造成炉条板结的主要原因为废弃料、脱硫废液的使用，混合料料温低，褐铁矿比例高，工艺参数不合理等
可以通过优化含铁废弃料、脱硫废液的使用，降低原料中碱金属和氯的带入量；在油泥池、一混加热水在二混、混合料仓加蒸汽以提高混合料料温；调整工艺控制参数，提高烧结终点温度10℃，取消小颗粒铺底料；逐步改进配矿结构，稳定褐铁矿配比;对炉条进行改型，增强炉条自清理能力等
关键词：烧结机；炉条板结；原因；对策1前言烧结抽风依靠风机从台车底部炉条间的缝隙抽取，炉条间隙是其主要通道
烧结生产要求炉条风道通畅，不能堵塞，否则会造成有效抽风面积降低、烧结矿产量下降；烧结过程风量分配不均，烧结矿质量下降；同时清理炉条板结难度大、劳动强度高，增加劳动成本
烧结机台车炉条糊堵的形成分两个过程（先堵后糊）
铺底料中粒度和台车炉条间隙相接近的小颗粒料容易进入炉条间隙而堵在其中，该部分小颗粒烧结料若得不到及时清理，当其集聚到一定程度后，被堵炉条区域的透气性阻力就会急剧增加，通过的风量减少
当过湿带与烧结机炉条接触时炉条润湿；在烧结机炉条透风不畅时，一些具有粘附性的粉尘与炉条接触，黏附在炉条间隙；当燃烧带达到炉条时，使黏附的粉尘发生矿化反应，形成具有一定强度的黏附物，附着于炉条间隙中，导致烧结炉条间隙最终糊死，见图1

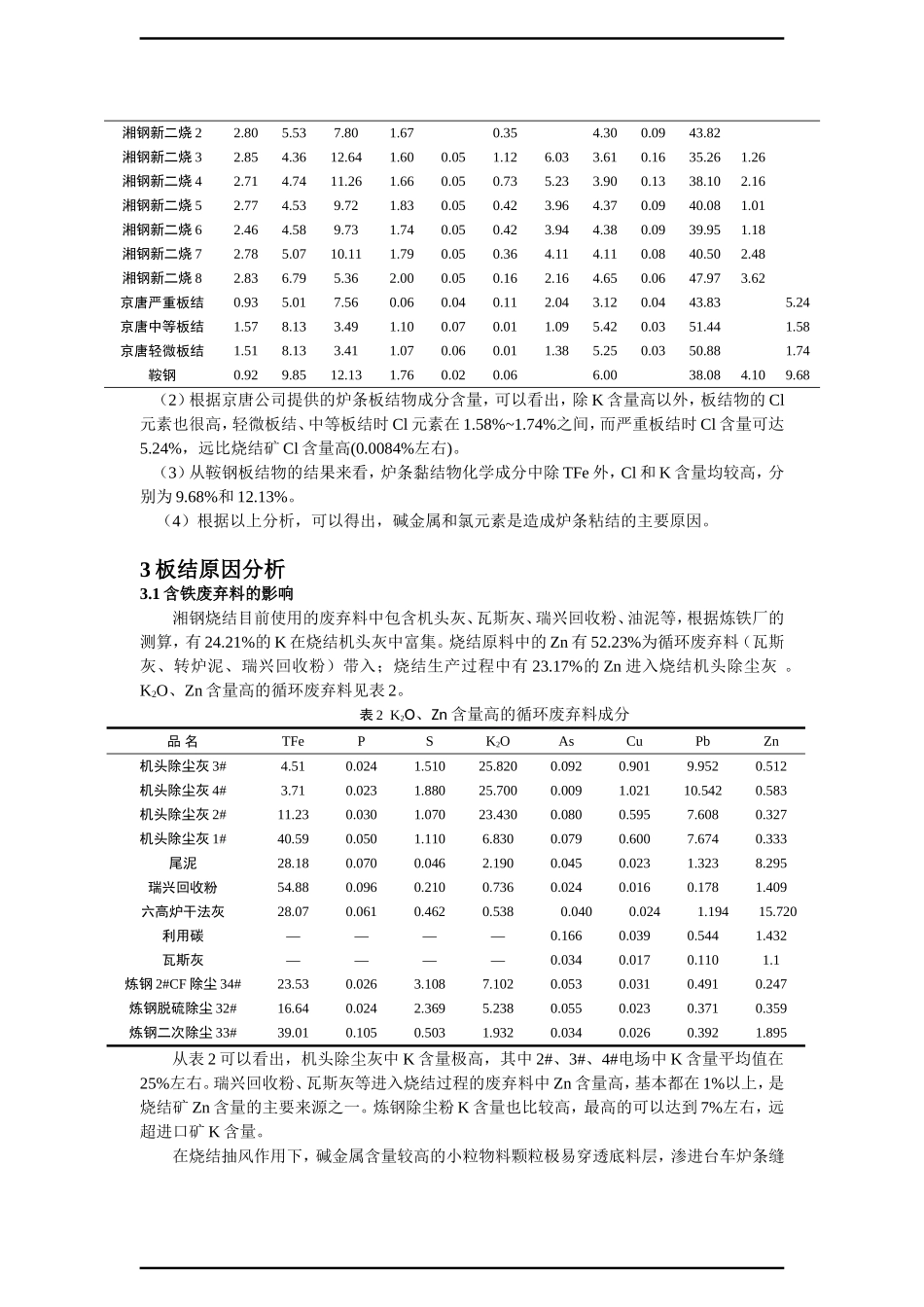

图1烧结机炉条板结2炉条板结物成分分析将炉条板结物成分进行化验，结果如表1所示，可以看出：（1）湘钢新二烧板结物的共性都是K含量较高，达到10%左右，远超烧结矿K含量(0
05%左右)
Al2O3含量较烧结矿中含量高，达到2
FeO含量低，在1
Zn含量水平偏高
