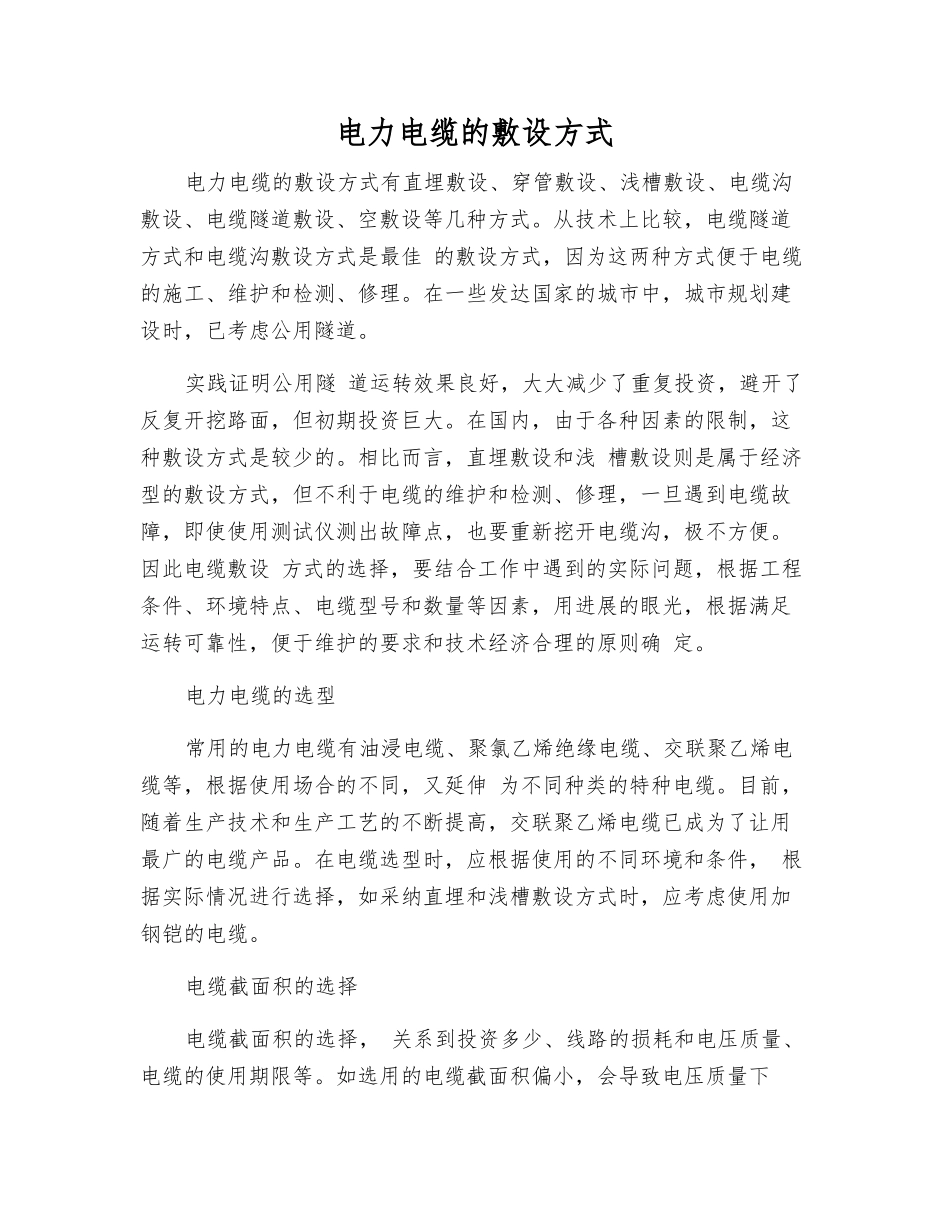

电力电缆的敷设方式

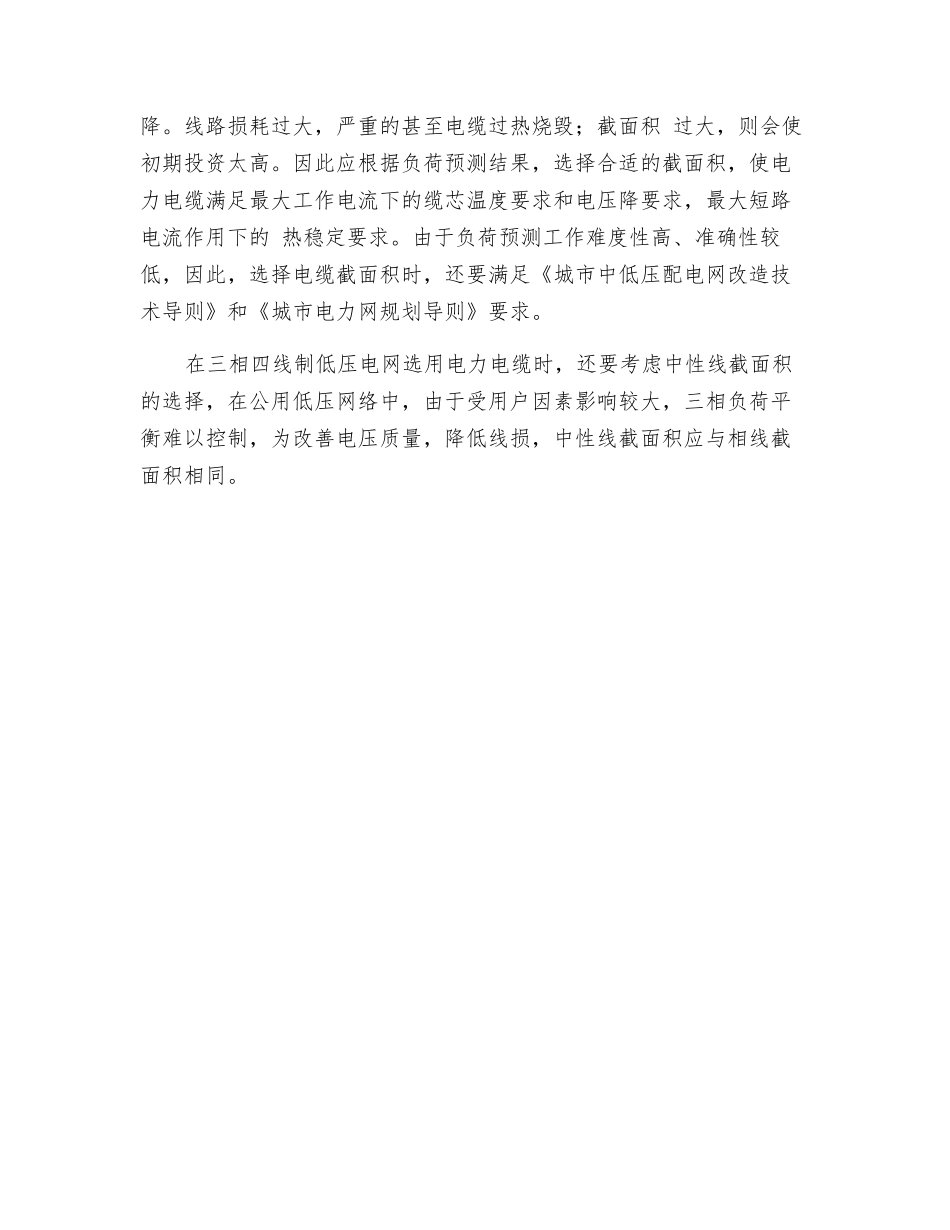

电力电缆的敷设方式电力电缆的敷设方式有直埋敷设、穿管敷设、浅槽敷设、电缆沟敷设、电缆隧道敷设、空敷设等几种方式。从技术上比较，电缆隧道方式和电缆沟敷设方式是最佳 的敷设方式，因为这两种方式便于电缆的施工、维护和检测、修理。在一些发达国家的城市中，城市规划建设时，已考虑公用隧道。实践证明公用隧 道运转效果良好，大大减少了重复投资，避开了反复开挖路面，但初期投资巨大。在国内，由于各种因素的限制，这种敷设方式是较少的。相比而言，直埋敷设和浅 槽敷设则是属于经济型的敷设方式，但不利于电缆的维护和检测、修理，一旦遇到电缆故障，即使使用测试仪测出故障点，也要重新挖开电缆沟，极不方便。因此电缆敷设 方式的选择，要结合工作中遇到的实际问题，根据工程条件、环境特点、电缆型号和数量等因素，用进展的眼光，根据满足运转可靠性，便于维护的要求和技术经济合理的原则确 定。电力电缆的选型常用的电力电缆有油浸电缆、聚氯乙烯绝缘电缆、交联聚乙烯电缆等，根据使用场合的不同，又延伸 为不同种类的特种电缆。目前，随着生产技术和生产工艺的不断提高，交联聚乙烯电缆已成为了让用最广的电缆产品。在电缆选型时，应根据使用的不同环境和条件， 根据实际情况进行选择，如采纳直埋和浅槽敷设方式时，应考虑使用加钢铠的电缆。电缆截面积的选择电缆截面积的选择， 关系到投资多少、线路的损耗和电压质量、电缆的使用期限等。如选用的电缆截面积偏小，会导致电压质量下降。线路损耗过大，严重的甚至电缆过热烧毁；截面积 过大，则会使初期投资太高。因此应根据负荷预测结果，选择合适的截面积，使电力电缆满足最大工作电流下的缆芯温度要求和电压降要求，最大短路电流作用下的 热稳定要求。由于负荷预测工作难度性高、准确性较低，因此，选择电缆截面积时，还要满足《城市中低压配电网改造技术导则》和《城市电力网规划导则》要求。在三相四线制低压电网选用电力电缆时，还要考虑中性线截面积的选择，在公用低压网络中，由于受用户因素影响较大，三相负荷平衡难以控制，为改善电压质量，降低线损，中性线截面积应与相线截面积相同。
