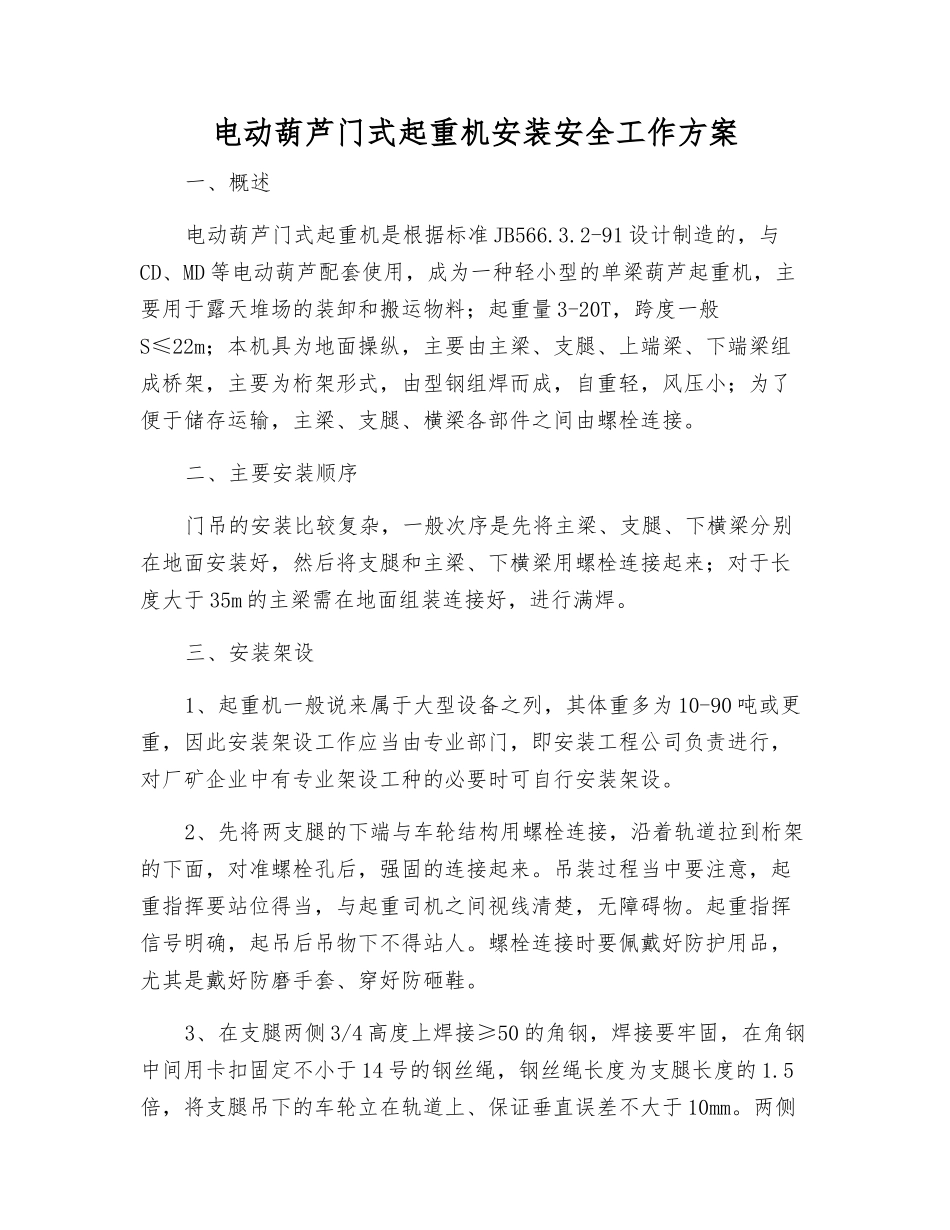

电动葫芦门式起重机安装安全工作方案一、概述电动葫芦门式起重机是根据标准 JB566.3.2-91 设计制造的，与CD、MD 等电动葫芦配套使用，成为一种轻小型的单梁葫芦起重机，主要用于露天堆场的装卸和搬运物料；起重量 3-20T，跨度一般S≤22m；本机具为地面操纵，主要由主梁、支腿、上端梁、下端梁组成桥架，主要为桁架形式，由型钢组焊而成，自重轻，风压小；为了便于储存运输，主梁、支腿、横梁各部件之间由螺栓连接。二、主要安装顺序门吊的安装比较复杂，一般次序是先将主梁、支腿、下横梁分别在地面安装好，然后将支腿和主梁、下横梁用螺栓连接起来；对于长度大于 35m 的主梁需在地面组装连接好，进行满焊。三、安装架设1、起重机一般说来属于大型设备之列，其体重多为 10-90 吨或更重，因此安装架设工作应当由专业部门，即安装工程公司负责进行，对厂矿企业中有专业架设工种的必要时可自行安装架设。2、先将两支腿的下端与车轮结构用螺栓连接，沿着轨道拉到桁架的下面，对准螺栓孔后，强固的连接起来。吊装过程当中要注意，起重指挥要站位得当，与起重司机之间视线清楚，无障碍物。起重指挥信号明确，起吊后吊物下不得站人。螺栓连接时要佩戴好防护用品，尤其是戴好防磨手套、穿好防砸鞋。3、在支腿两侧 3/4 高度上焊接≥50 的角钢，焊接要牢固，在角钢中间用卡扣固定不小于 14 号的钢丝绳，钢丝绳长度为支腿长度的 1.5倍，将支腿吊下的车轮立在轨道上、保证垂直误差不大于 10mm。两侧钢丝绳交叉拉下，与支腿平面成 45°角两侧在地面砸下≥2m 的钢管两根，钢管尺寸不小于 30mm，并检查插入地下的钢管一定要牢固，将钢丝绳用卡扣连接在钢管上。另一支腿与之相同。安装完成后要在整个轨道外 10m 范围以内做警戒线，禁止一切无关人员进入，防止支腿出现异常情况倒塌砸伤人员。4、电气设备的安装由熟练的电工与钳工进行安装，安装前应详细的熟练上述电气图和技术条件，了解电气图各允许的相互作用和操纵原理以求能快速进行处理安装过程及试车中所发生的问题。安装过程当中不得将未安装好的电气设备进行接电。5、吊装前将桁架两侧拴上中绳，以便调整桁架的角度。将桁架平吊到稍高于设计标高，吊车吊装转动的过程当中要平稳缓慢，起重指挥应站能够清楚观测桁架与两支腿上表面的位置，并且与吊车司机的视线保证无障碍物阻挡。桁架与支腿连接后，由安装人员对准螺栓孔后，强固的连接起来。安装人员高处作业时必须佩带安全带，并且严格...
