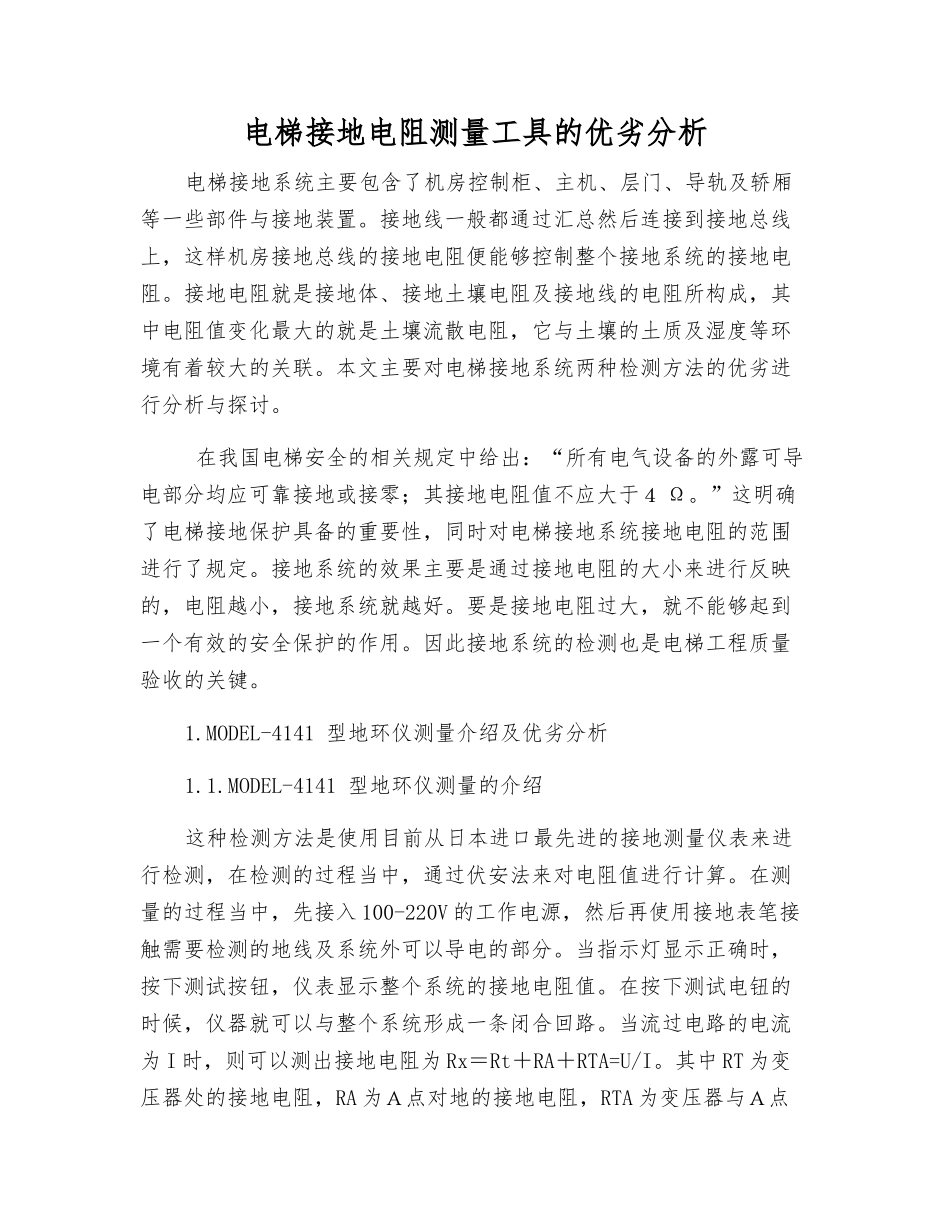

电梯接地电阻测量工具的优劣分析

电梯接地电阻测量工具的优劣分析电梯接地系统主要包含了机房控制柜、主机、层门、导轨及轿厢等一些部件与接地装置。接地线一般都通过汇总然后连接到接地总线上，这样机房接地总线的接地电阻便能够控制整个接地系统的接地电阻。接地电阻就是接地体、接地土壤电阻及接地线的电阻所构成，其中电阻值变化最大的就是土壤流散电阻，它与土壤的土质及湿度等环境有着较大的关联。本文主要对电梯接地系统两种检测方法的优劣进行分析与探讨。 在我国电梯安全的相关规定中给出：“所有电气设备的外露可导电部分均应可靠接地或接零；其接地电阻值不应大于４ Ω。”这明确了电梯接地保护具备的重要性，同时对电梯接地系统接地电阻的范围进行了规定。接地系统的效果主要是通过接地电阻的大小来进行反映的，电阻越小，接地系统就越好。要是接地电阻过大，就不能够起到一个有效的安全保护的作用。因此接地系统的检测也是电梯工程质量验收的关键。1.MODEL-4141 型地环仪测量介绍及优劣分析1.1.MODEL-4141 型地环仪测量的介绍这种检测方法是使用目前从日本进口最先进的接地测量仪表来进行检测，在检测的过程当中，通过伏安法来对电阻值进行计算。在测量的过程当中，先接入 100-220V 的工作电源，然后再使用接地表笔接触需要检测的地线及系统外可以导电的部分。当指示灯显示正确时，按下测试按钮，仪表显示整个系统的接地电阻值。在按下测试电钮的时候，仪器就可以与整个系统形成一条闭合回路。当流过电路的电流为 I 时，则可以测出接地电阻为 Rx＝Rt＋RA＋RTA=U/I。其中 RT 为变压器处的接地电阻，RA 为Ａ点对地的接地电阻，RTA 为变压器与Ａ点之间的土壤电阻。要是变压器与测量点距离较远，就会对 RTA 造成较大的影响。1.2. MODEL-4141 型地环仪测量方法的优劣分析这种检测方法具备仪器小、操作简单、读书准确及不要使用辅助电极的优势，因此在高层建筑的检测中时常会用到。但是在检测的时候需要接入工作电源，并且在检测的过程当中不能经过漏电开关，不然就会造成电源被切的问题存在，造成测量工作无法进行。2.ZC-8 型接地摇表测量介绍及优劣分析2.1.ZC-8 型接地摇表测量介绍这种检测方法利用目前最常见的电阻测量仪表来进行检测，在检测的过程当中，根据电位差来进行计算。如图，在测量过程当中，E 代表的是接地电极，C 与 P 分别代表的是电流辅助电极与电位，被测电阻Ｒ x 接在Ｅ与Ｐ之间。在测量时，发发电机输出的电流为 I，当电流流...
