经纬仪的度盘读数方法及构造图解VIP免费

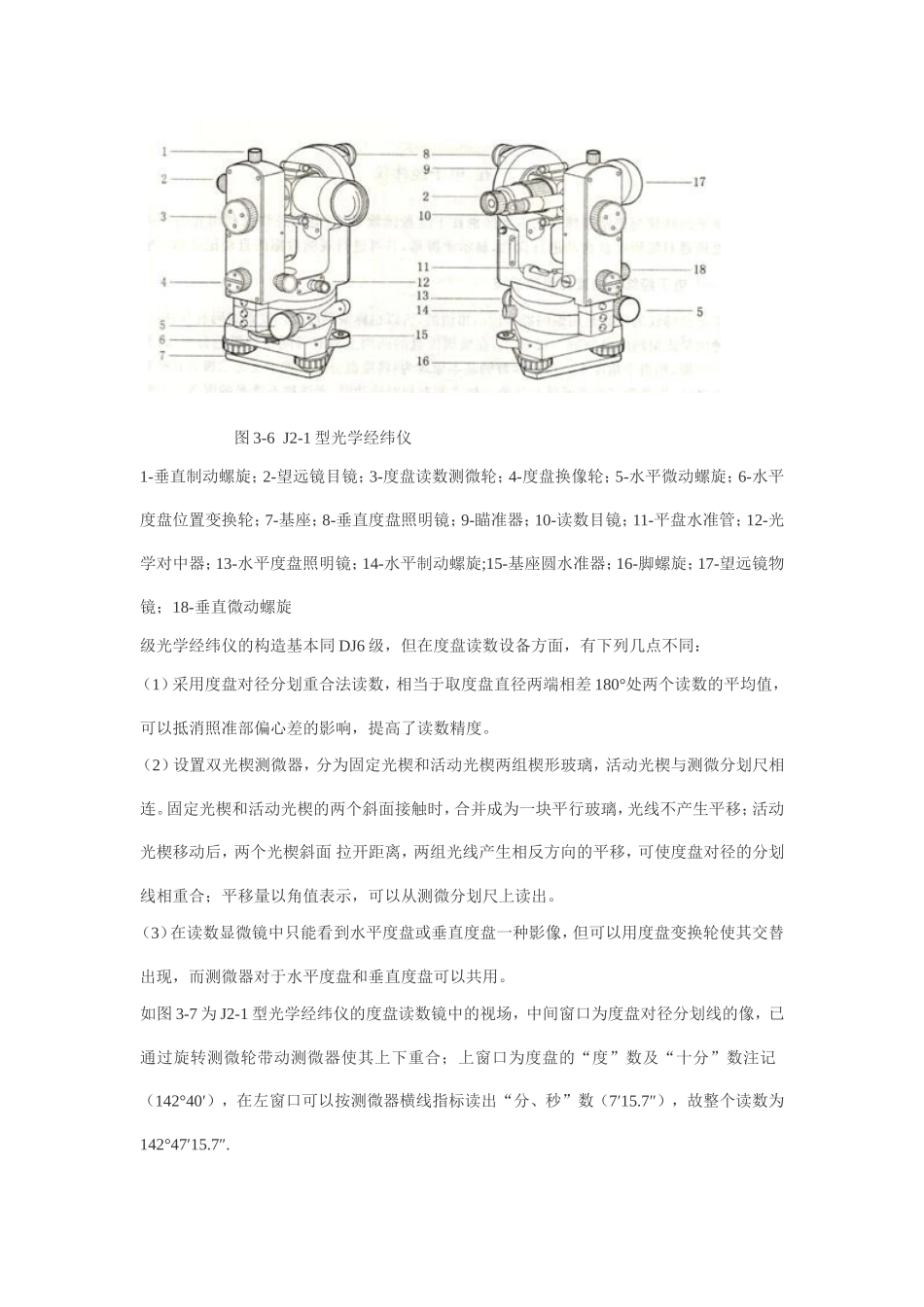

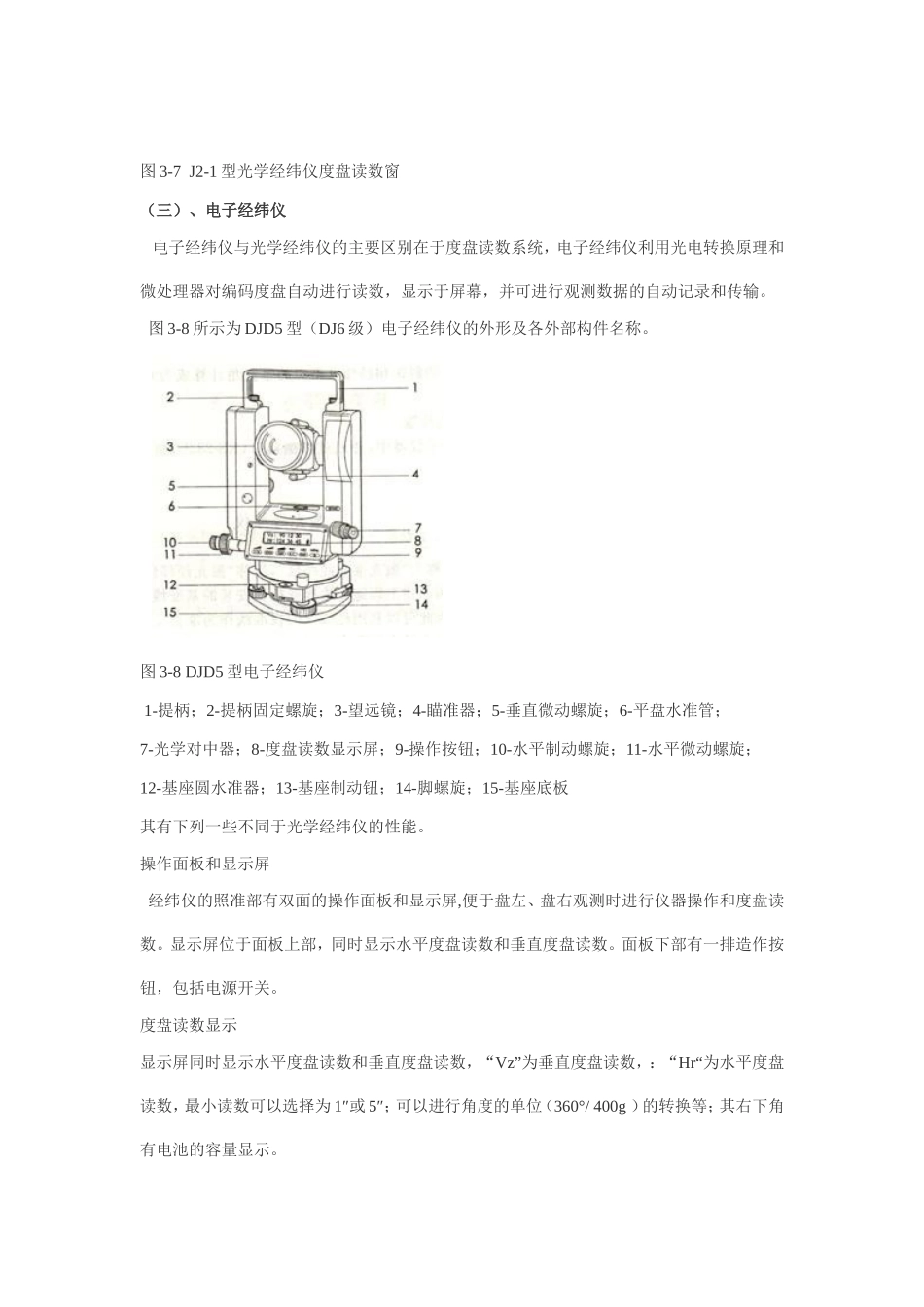

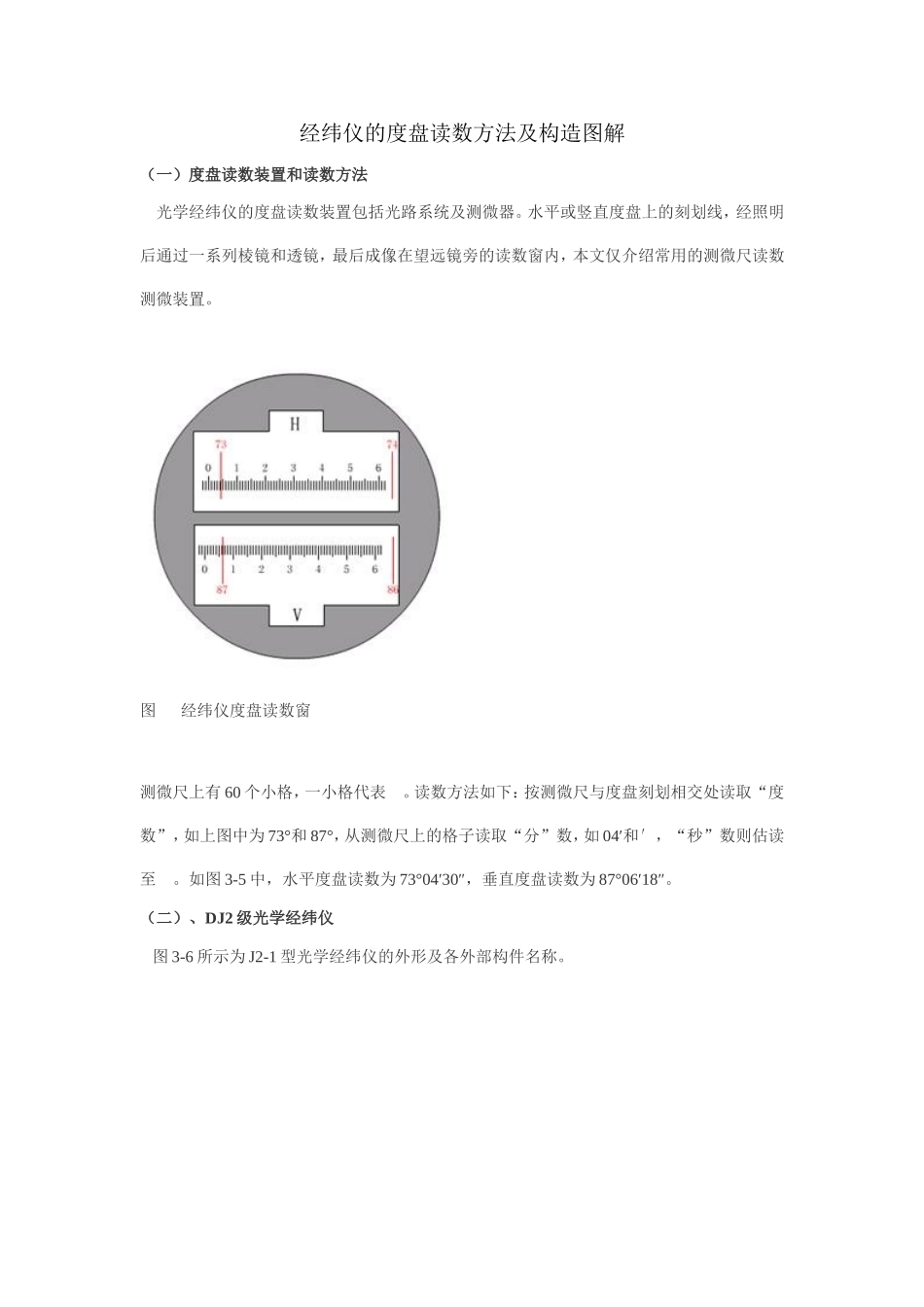

经纬仪的度盘读数方法及构造图解（一）度盘读数装置和读数方法光学经纬仪的度盘读数装置包括光路系统及测微器。水平或竖直度盘上的刻划线，经照明后通过一系列棱镜和透镜，最后成像在望远镜旁的读数窗内，本文仅介绍常用的测微尺读数测微装置。图经纬仪度盘读数窗测微尺上有60个小格，一小格代表。读数方法如下：按测微尺与度盘刻划相交处读取“度数”，如上图中为73°和87°，从测微尺上的格子读取“分”数，如04′和′，“秒”数则估读至。如图3-5中，水平度盘读数为73°04′30″，垂直度盘读数为87°06′18″。（二）、DJ2级光学经纬仪图3-6所示为J2-1型光学经纬仪的外形及各外部构件名称。图3-6J2-1型光学经纬仪1-垂直制动螺旋；2-望远镜目镜；3-度盘读数测微轮；4-度盘换像轮；5-水平微动螺旋；6-水平度盘位置变换轮；7-基座；8-垂直度盘照明镜；9-瞄准器；10-读数目镜；11-平盘水准管；12-光学对中器；13-水平度盘照明镜；14-水平制动螺旋;15-基座圆水准器；16-脚螺旋；17-望远镜物镜；18-垂直微动螺旋级光学经纬仪的构造基本同DJ6级，但在度盘读数设备方面，有下列几点不同：（1）采用度盘对径分划重合法读数，相当于取度盘直径两端相差180°处两个读数的平均值，可以抵消照准部偏心差的影响，提高了读数精度。（2）设置双光楔测微器，分为固定光楔和活动光楔两组楔形玻璃，活动光楔与测微分划尺相连。固定光楔和活动光楔的两个斜面接触时，合并成为一块平行玻璃，光线不产生平移；活动光楔移动后，两个光楔斜面拉开距离，两组光线产生相反方向的平移，可使度盘对径的分划线相重合；平移量以角值表示，可以从测微分划尺上读出。（3）在读数显微镜中只能看到水平度盘或垂直度盘一种影像，但可以用度盘变换轮使其交替出现，而测微器对于水平度盘和垂直度盘可以共用。如图3-7为J2-1型光学经纬仪的度盘读数镜中的视场，中间窗口为度盘对径分划线的像，已通过旋转测微轮带动测微器使其上下重合；上窗口为度盘的“度”数及“十分”数注记（142°40′），在左窗口可以按测微器横线指标读出“分、秒”数（7′15.7″），故整个读数为142°47′15.7″.图3-7J2-1型光学经纬仪度盘读数窗（三）、电子经纬仪电子经纬仪与光学经纬仪的主要区别在于度盘读数系统，电子经纬仪利用光电转换原理和微处理器对编码度盘自动进行读数，显示于屏幕，并可进行观测数据的自动记录和传输。图3-8所示为DJD5型（DJ6级）电子经纬仪的外形及各外部构件名称。图3-8DJD5型电子经纬仪1-提柄；2-提柄固定螺旋；3-望远镜；4-瞄准器；5-垂直微动螺旋；6-平盘水准管；7-光学对中器；8-度盘读数显示屏；9-操作按钮；10-水平制动螺旋；11-水平微动螺旋；12-基座圆水准器；13-基座制动钮；14-脚螺旋；15-基座底板其有下列一些不同于光学经纬仪的性能。操作面板和显示屏经纬仪的照准部有双面的操作面板和显示屏,便于盘左、盘右观测时进行仪器操作和度盘读数。显示屏位于面板上部，同时显示水平度盘读数和垂直度盘读数。面板下部有一排造作按钮，包括电源开关。度盘读数显示显示屏同时显示水平度盘读数和垂直度盘读数，“Vz”为垂直度盘读数，：“Hr“为水平度盘读数，最小读数可以选择为1″或5″；可以进行角度的单位（360°/400g）的转换等；其右下角有电池的容量显示。3.度盘读数设置在瞄准某一方向的目标后，可以将水平度盘读数设置为0°00′00″，称为“置零“；也可以设置为某一角值，称为“水平度盘定向”；垂直度盘读数可以设置为：垂直角（V）、天顶仪（Z）或坡度（%为高差与平距的百分比）。4.与测距仪的配置在经纬仪的上部，卸去提柄后，可以配置电子测距仪；通过连接电缆，能与测距仪进行数据通讯。5.观测数据的存储与传输可以将观测数据存储于仪器中，并通过数据接口将储存数据传输至电子记录手簿或微机。六、激光经纬仪加装激光器的经纬仪称为“激光准直经纬仪”，简称“激光经纬仪”。准直测量是要在空间定出一条标准的直线，作为土建工程施工放样或机械安装的基准线。由于光线在均匀的介质中是严格成直线传播的，因此可以利用经纬仪的视准线作为准直工具。可是视准线在仪器外是看不见的，必须有测量人...
