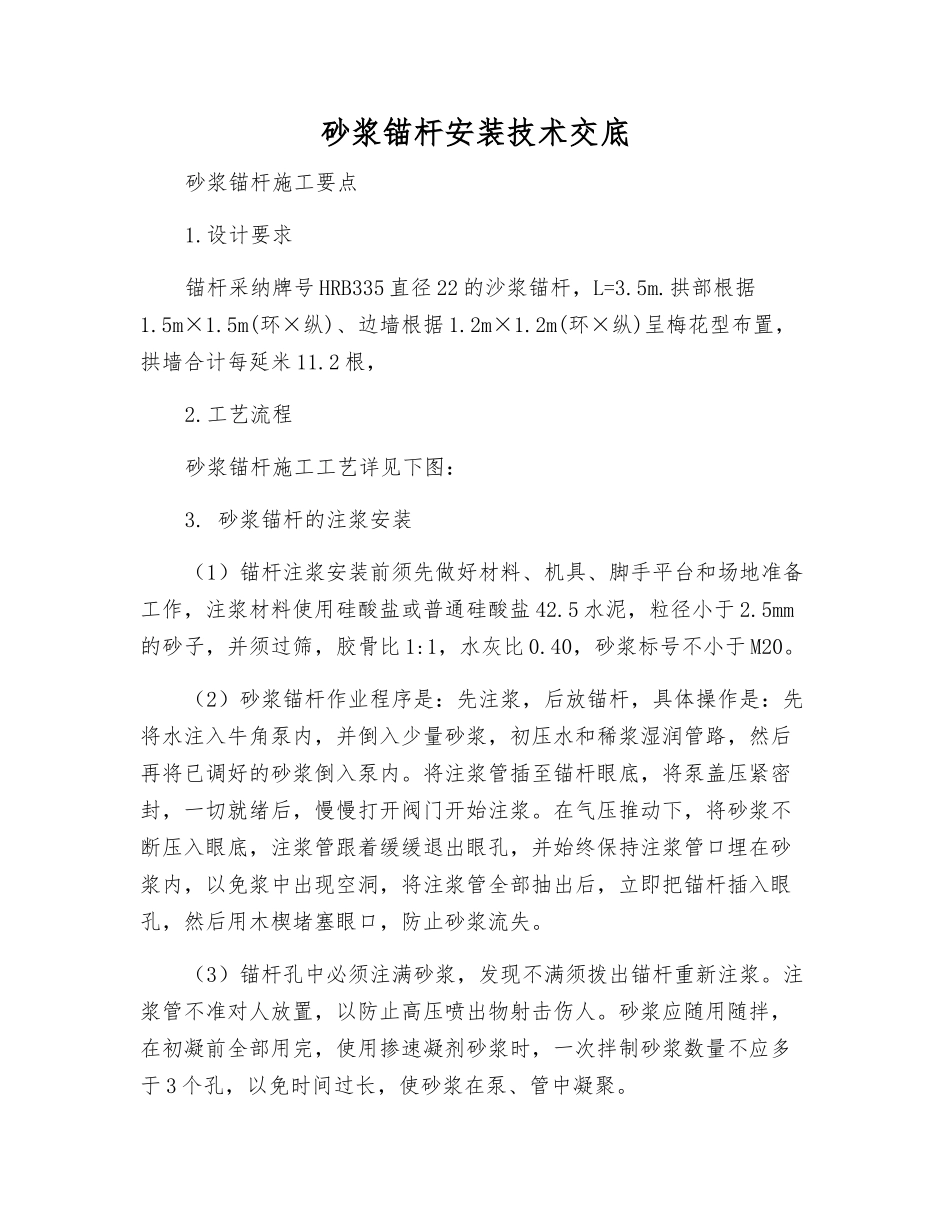

砂浆锚杆安装技术交底

砂浆锚杆安装技术交底砂浆锚杆施工要点1.设计要求锚杆采纳牌号 HRB335 直径 22 的沙浆锚杆，L=3.5m.拱部根据1.5m×1.5m(环×纵)、边墙根据 1.2m×1.2m(环×纵)呈梅花型布置，拱墙合计每延米 11.2 根，2.工艺流程砂浆锚杆施工工艺详见下图：3. 砂浆锚杆的注浆安装（1）锚杆注浆安装前须先做好材料、机具、脚手平台和场地准备工作，注浆材料使用硅酸盐或普通硅酸盐 42.5 水泥，粒径小于 2.5mm的砂子，并须过筛，胶骨比 1:1，水灰比 0.40，砂浆标号不小于 M20。（2）砂浆锚杆作业程序是：先注浆，后放锚杆，具体操作是：先将水注入牛角泵内，并倒入少量砂浆，初压水和稀浆湿润管路，然后再将已调好的砂浆倒入泵内。将注浆管插至锚杆眼底，将泵盖压紧密封，一切就绪后，慢慢打开阀门开始注浆。在气压推动下，将砂浆不断压入眼底，注浆管跟着缓缓退出眼孔，并始终保持注浆管口埋在砂浆内，以免浆中出现空洞，将注浆管全部抽出后，立即把锚杆插入眼孔，然后用木楔堵塞眼口，防止砂浆流失。（3）锚杆孔中必须注满砂浆，发现不满须拨出锚杆重新注浆。注浆管不准对人放置，以防止高压喷出物射击伤人。砂浆应随用随拌，在初凝前全部用完，使用掺速凝剂砂浆时，一次拌制砂浆数量不应多于 3 个孔，以免时间过长，使砂浆在泵、管中凝聚。（4）待水泥浆体的强度达到 10Mpa 后安装垫板和紧固螺帽。三、质量要求1、锚杆采纳 φ22mm 钢筋制作，长度为 3.5m/根；2、抗拔力≥172KN；3、锚杆孔的深度应大于锚杆长度的 10cm；4、锚杆孔距偏差为±15cm；5、锚杆插入长度不得小于设计长度的 95%，且应位于孔的中心；6、锚杆应平直、无损伤，表面无裂纹、油污、颗粒状或片状锈蚀。7、锚杆孔内灌注砂浆应饱满、密实。四、质量要求1.洞内管理、作业人员应当配备便携式急救包，进洞作业时随身携带。包内应急物品。2.隧道开挖工作面、衬砌作业面附近应救援通道，除配置必需的生存食品外，还应配置部分自救、互救用品和应急用具等。3. 隧道洞口应当设置固定急救箱，配备急救用医疗器械和应急药品，其种类和数量应根据隧道所处地理位置、附近医疗机构情况、风险主要类型、作业人员数量等因素。
