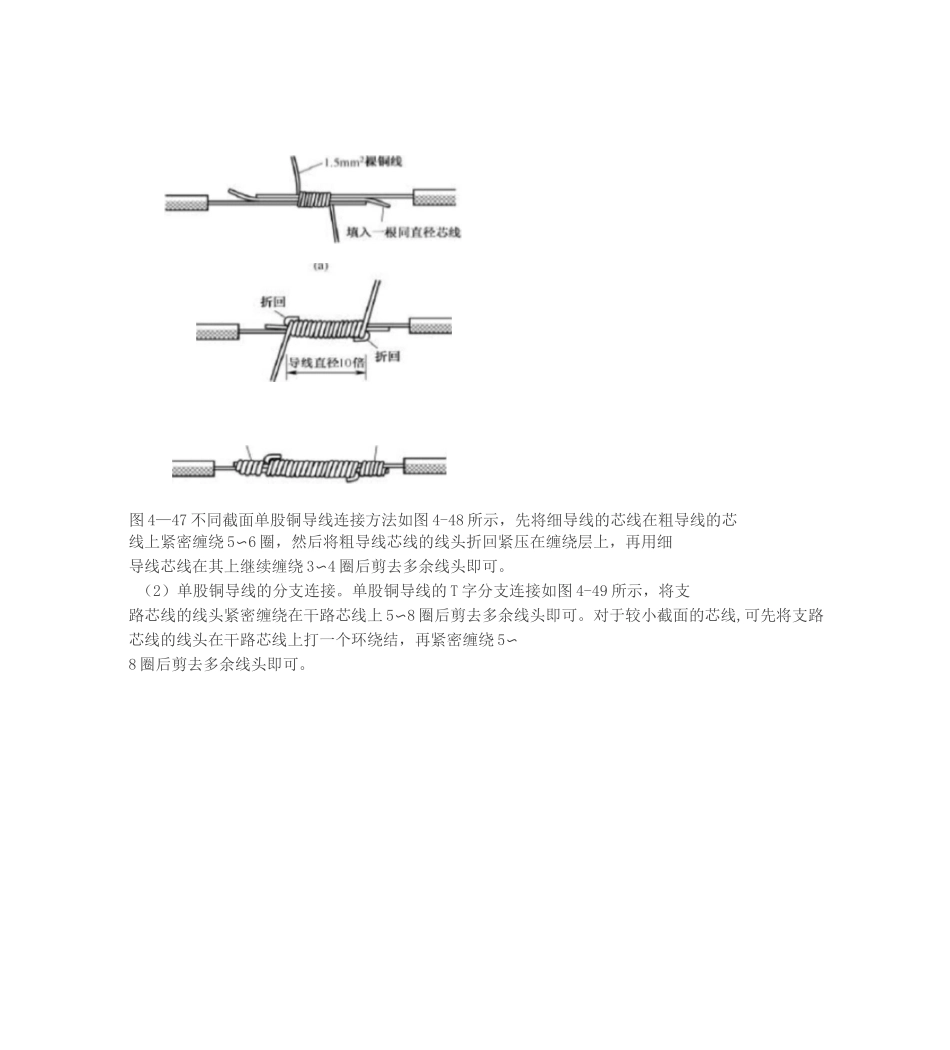

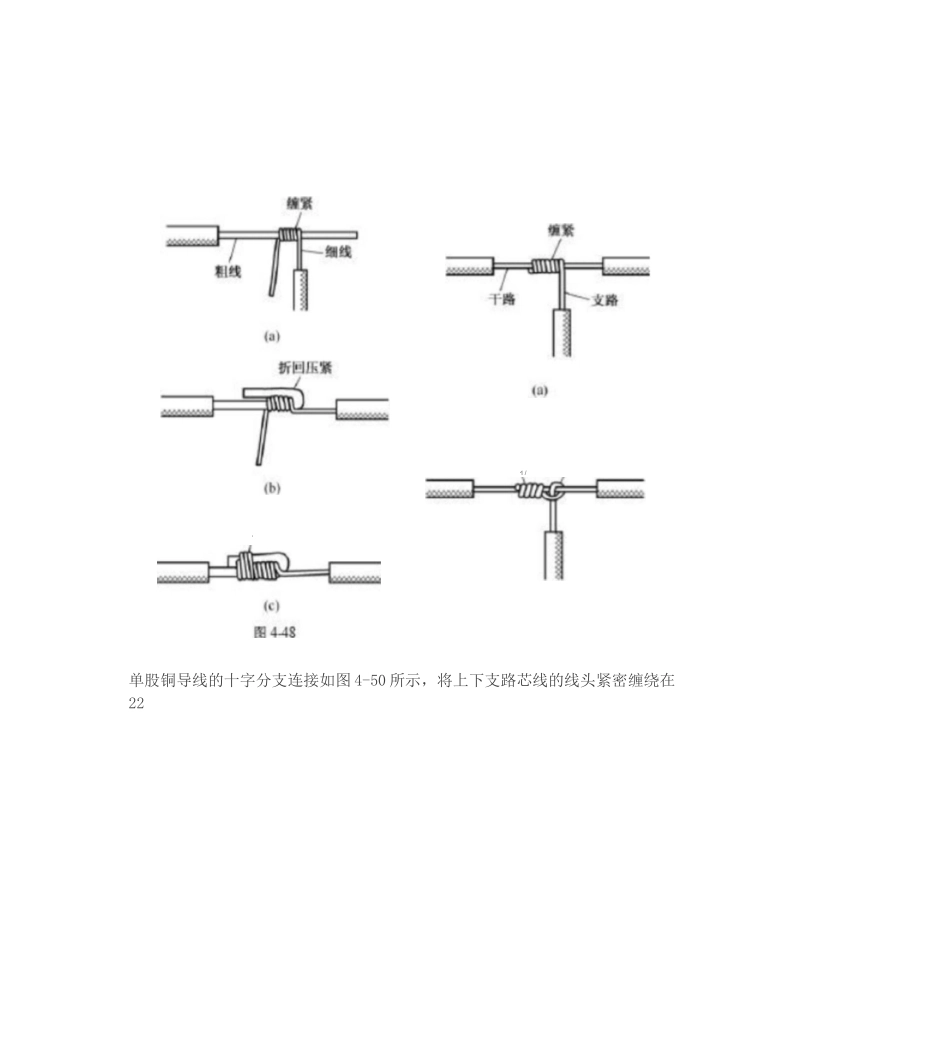

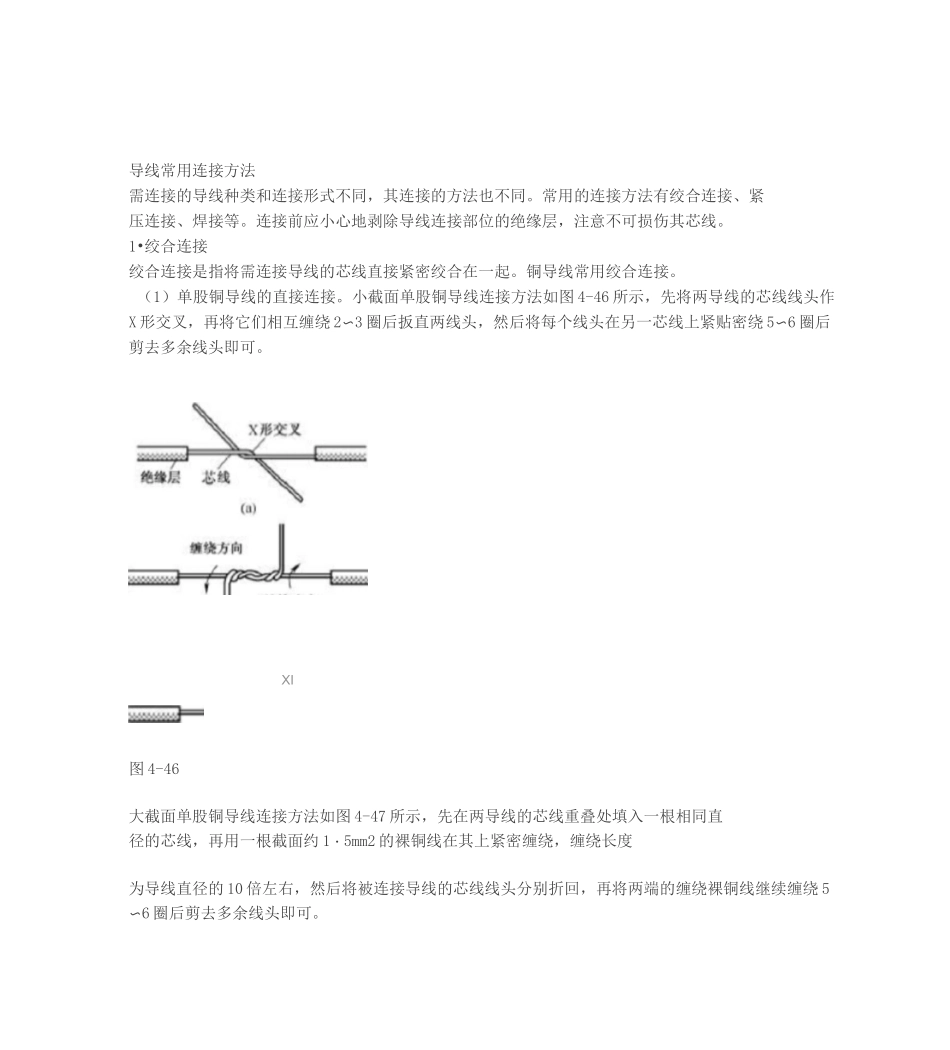

导线常用连接方法需连接的导线种类和连接形式不同，其连接的方法也不同。常用的连接方法有绞合连接、紧压连接、焊接等。连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。1•绞合连接绞合连接是指将需连接导线的芯线直接紧密绞合在一起。铜导线常用绞合连接。（1）单股铜导线的直接连接。小截面单股铜导线连接方法如图 4-46 所示，先将两导线的芯线线头作X 形交叉，再将它们相互缠绕 2〜3 圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕 5〜6 圈后剪去多余线头即可。XI图 4-46大截面单股铜导线连接方法如图 4-47 所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约 1・5mm2 的裸铜线在其上紧密缠绕，缠绕长度为导线直径的 10 倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕 5〜6 圈后剪去多余线头即可。图 4—47 不同截面单股铜导线连接方法如图 4-48 所示，先将细导线的芯线在粗导线的芯线上紧密缠绕 5〜6 圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕 3〜4 圈后剪去多余线头即可。（2）单股铜导线的分支连接。单股铜导线的 T 字分支连接如图 4-49 所示，将支路芯线的线头紧密缠绕在干路芯线上 5〜8 圈后剪去多余线头即可。对于较小截面的芯线,可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕 5〜8 圈后剪去多余线头即可。单股铜导线的十字分支连接如图 4-50 所示，将上下支路芯线的线头紧密缠绕在22I1/干路芯线上 5〜8 圈后剪去多余线头即可。可以将上下支路芯线的线头向一个方向缠绕［见图4-50(a)］，也可以向左右两个方向缠绕［见图 4-50(b)］。专业资料分享芯线上，再将其他芯线的线头折回压紧即可。对于多股导线，可将两根导线的芯线互相交叉，然后绞合拧紧即可。对于单股导线与多股导线的连接，可将多股导线的芯线紧密缠绕在单股导线的芯线上，再将单股芯线的线头折回压紧即可。专业资料分享
