钢筋砼盖板涵施工方案(实用)

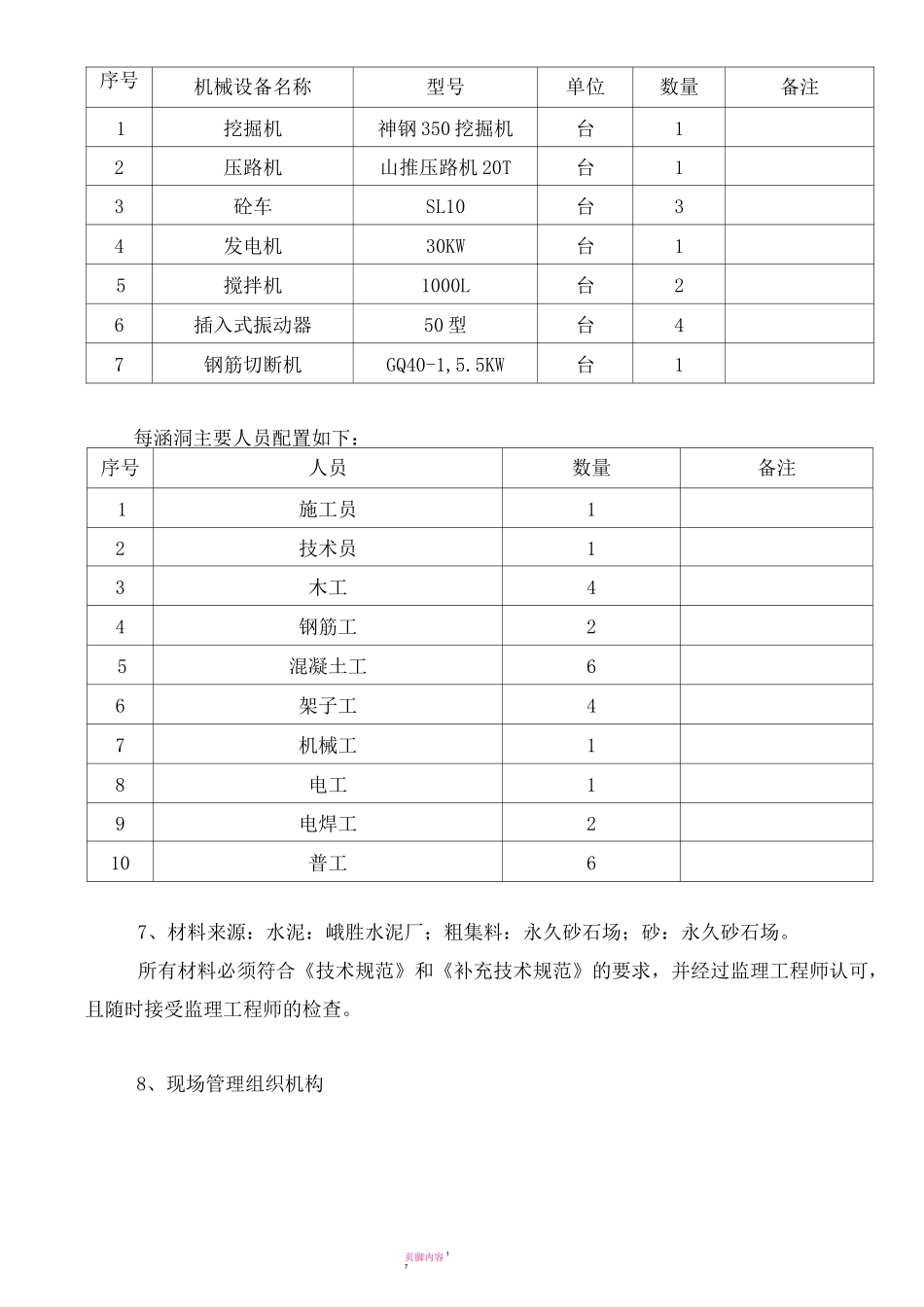

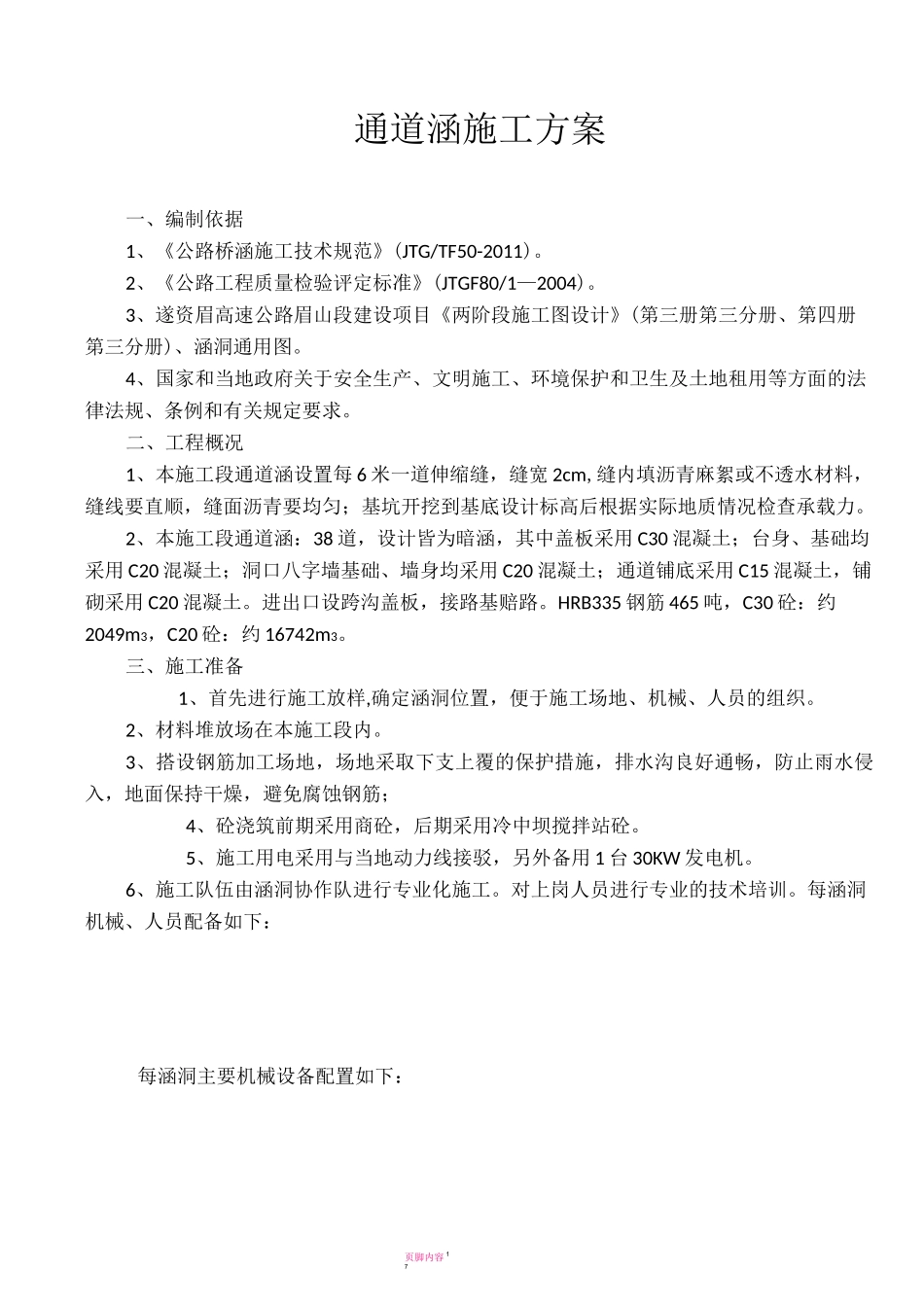

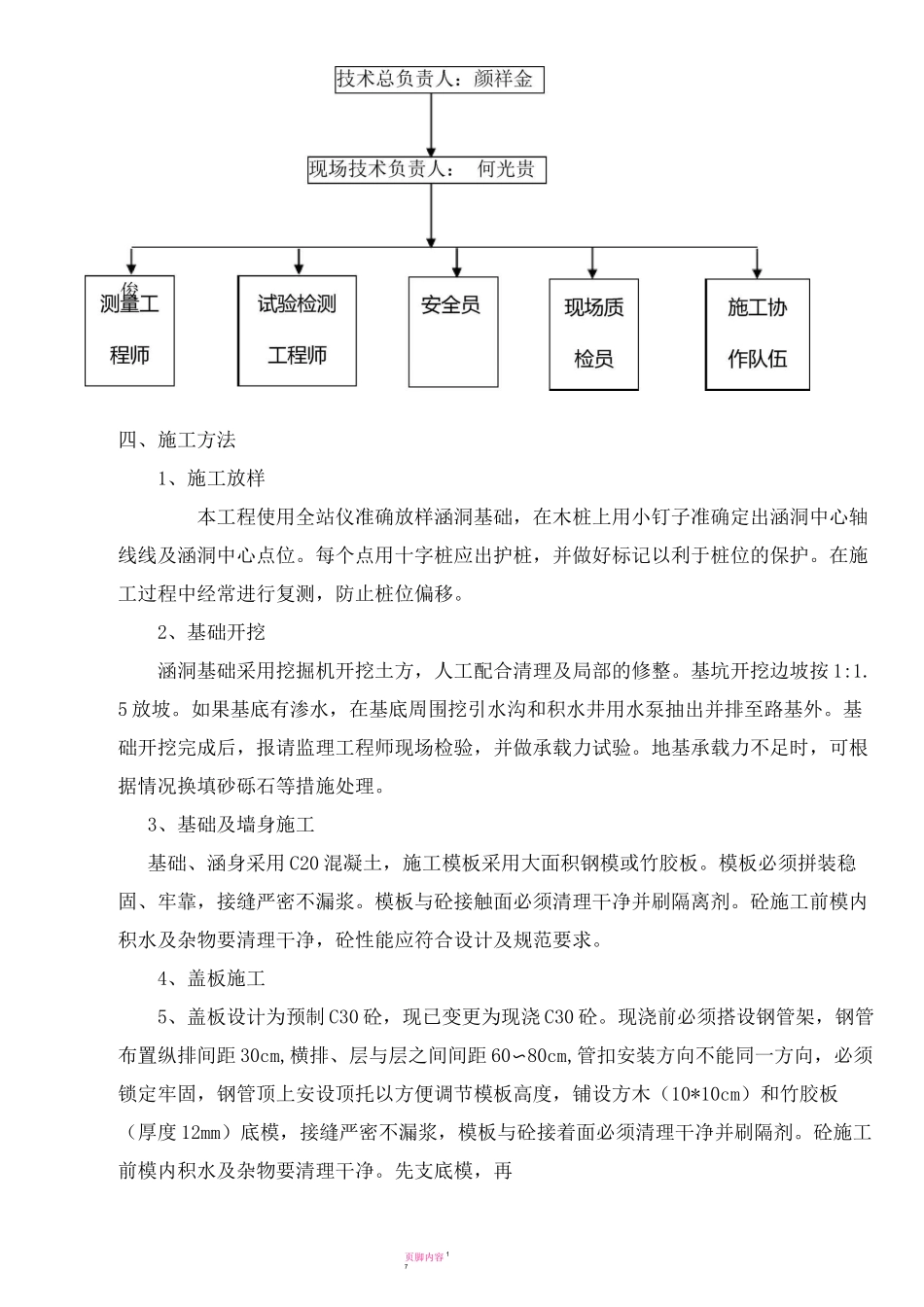

页脚内容 17通道涵施工方案一、编制依据1、《公路桥涵施工技术规范》(JTG/TF50-2011)。2、《公路工程质量检验评定标准》(JTGF80/1—2004)。3、遂资眉高速公路眉山段建设项目《两阶段施工图设计》(第三册第三分册、第四册第三分册)、涵洞通用图。4、国家和当地政府关于安全生产、文明施工、环境保护和卫生及土地租用等方面的法律法规、条例和有关规定要求。二、工程概况1、本施工段通道涵设置每 6 米一道伸缩缝，缝宽 2cm,缝内填沥青麻絮或不透水材料，缝线要直顺，缝面沥青要均匀；基坑开挖到基底设计标高后根据实际地质情况检查承载力。2、本施工段通道涵：38 道，设计皆为暗涵，其中盖板采用 C30 混凝土；台身、基础均采用 C20 混凝土；洞口八字墙基础、墙身均采用 C20 混凝土；通道铺底采用 C15 混凝土，铺砌采用 C20 混凝土。进出口设跨沟盖板，接路基赔路。HRB335 钢筋 465 吨，C30 砼：约2049m3，C20 砼：约 16742m3。三、施工准备1、首先进行施工放样,确定涵洞位置，便于施工场地、机械、人员的组织。2、材料堆放场在本施工段内。3、搭设钢筋加工场地，场地采取下支上覆的保护措施，排水沟良好通畅，防止雨水侵入，地面保持干燥，避免腐蚀钢筋；4、砼浇筑前期采用商砼，后期采用冷中坝搅拌站砼。5、施工用电采用与当地动力线接驳，另外备用 1 台 30KW 发电机。6、施工队伍由涵洞协作队进行专业化施工。对上岗人员进行专业的技术培训。每涵洞机械、人员配备如下：每涵洞主要机械设备配置如下：页脚内容 17序号机械设备名称型号单位数量备注1挖掘机神钢 350 挖掘机台12压路机山推压路机 20T台13砼车SL10台34发电机30KW台15搅拌机1000L台26插入式振动器50 型台47钢筋切断机GQ40-1,5.5KW台1每涵洞主要人员配置如下：序号人员数量备注1施工员12技术员13木工44钢筋工25混凝土工66架子工47机械工18电工19电焊工210普工67、材料来源：水泥：峨胜水泥厂；粗集料：永久砂石场；砂：永久砂石场。所有材料必须符合《技术规范》和《补充技术规范》的要求，并经过监理工程师认可，且随时接受监理工程师的检查。8、现场管理组织机构页脚内容 17四、施工方法1、施工放样本工程使用全站仪准确放样涵洞基础，在木桩上用小钉子准确定出涵洞中心轴线线及涵洞中心点位。每个点用十字桩应出护桩，并做好标记以利于桩位的保护。在施工过程中经常进行复测，防止桩位偏移。2、基础开挖涵洞基础采用挖掘机开挖土方，人工配合清理及局部...
