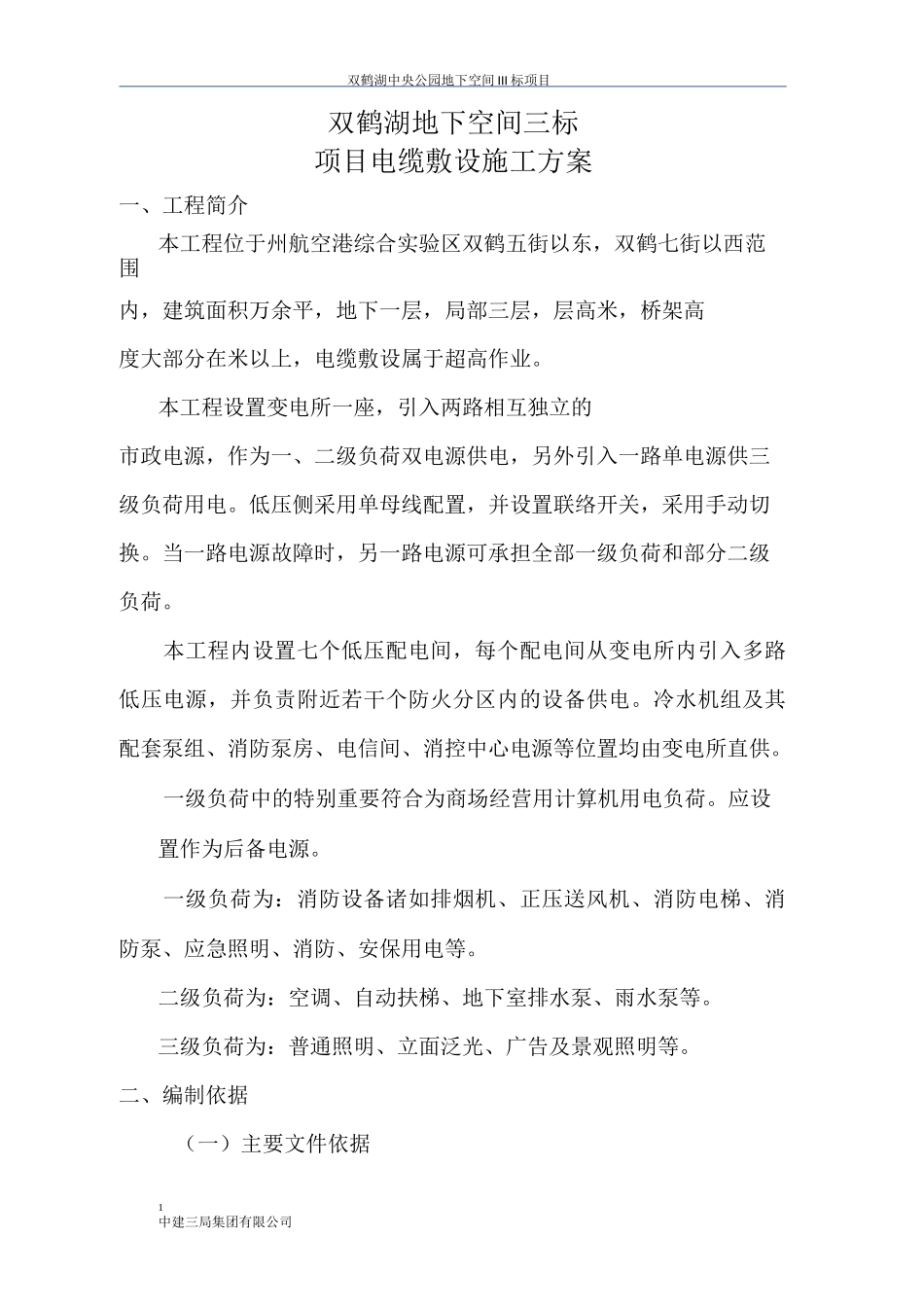

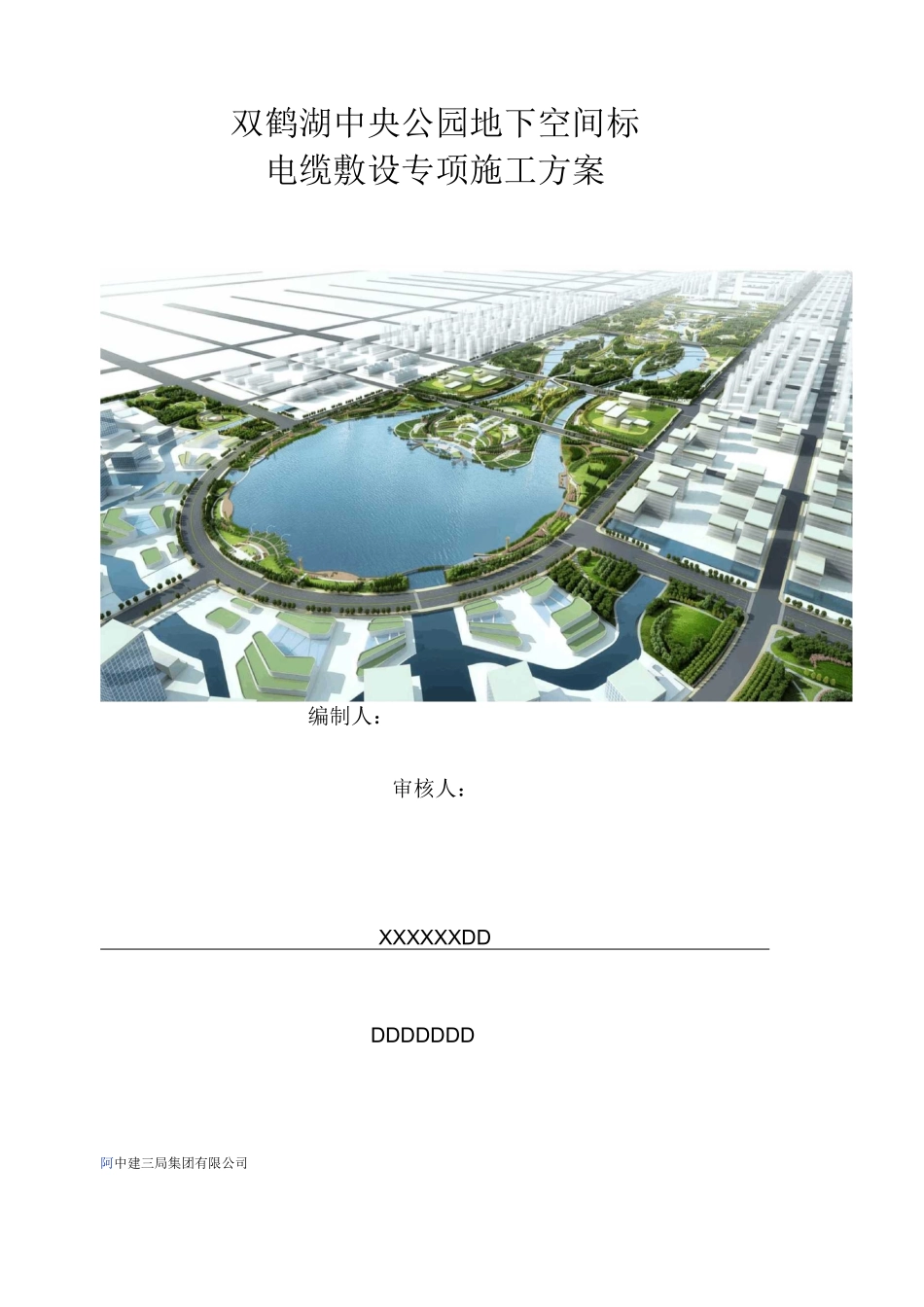

双鹤湖中央公园地下空间标电缆敷设专项施工方案编制人：审核人：XXXXXXDDDDDDDDD阿中建三局集团有限公司双鹤湖中央公园地下空间 III 标项目1中建三局集团有限公司双鹤湖地下空间三标项目电缆敷设施工方案一、工程简介本工程位于州航空港综合实验区双鹤五街以东，双鹤七街以西范围内，建筑面积万余平，地下一层，局部三层，层高米，桥架高度大部分在米以上，电缆敷设属于超高作业。本工程设置变电所一座，引入两路相互独立的市政电源，作为一、二级负荷双电源供电，另外引入一路单电源供三级负荷用电。低压侧采用单母线配置，并设置联络开关，采用手动切换。当一路电源故障时，另一路电源可承担全部一级负荷和部分二级负荷。本工程内设置七个低压配电间，每个配电间从变电所内引入多路低压电源，并负责附近若干个防火分区内的设备供电。冷水机组及其配套泵组、消防泵房、电信间、消控中心电源等位置均由变电所直供。一级负荷中的特别重要符合为商场经营用计算机用电负荷。应设置作为后备电源。一级负荷为：消防设备诸如排烟机、正压送风机、消防电梯、消防泵、应急照明、消防、安保用电等。二级负荷为：空调、自动扶梯、地下室排水泵、雨水泵等。三级负荷为：普通照明、立面泛光、广告及景观照明等。二、编制依据（一）主要文件依据双鹤湖中央公园地下空间 III 标项目2中建三局集团有限公司（）施工图纸、深化设计图纸及相关技术文件；（）招标文件；（）招标答疑文件；（）设计变更单及洽商记录单；（）图纸会审。（二）主要标准及技术规范（）中华人民共和国、行业和河南省、郑州市政府颁布的现行有效的安装工程的各类规范、规程及验收标准。（）中华人民共和国、行业和河南省、郑州市政府颁发的有关法律、法规及规定。（）质量管理标准、环境管理标准，职业安全健康管理标准。（）主要参考国家规范《建筑电气工程质量验收规范》（《低压配电设计规范》《供配电系统设计规范》《商店建筑设计规范》《建筑电气工程施工质量验收规范》《公共建筑节能设计标准》三、编制目的本工程电缆敷设施工难度较大，电缆型号大、水平跨度大，桥架内电缆密集，距离长且路径复杂。部分区域不具备使用机械的条件，双鹤湖中央公园地下空间 III 标项目3中建三局集团有限公司只能使用人力施工在施工顺序、施工方法等方面提出了较高的要求。双鹤湖中央公园地下空间 III 标项目4中建三局集团有限公司本方案旨在为本工程电缆敷设提供出一套切实可行的施工指导，用...
