细水雾灭火系统组成与工作原理

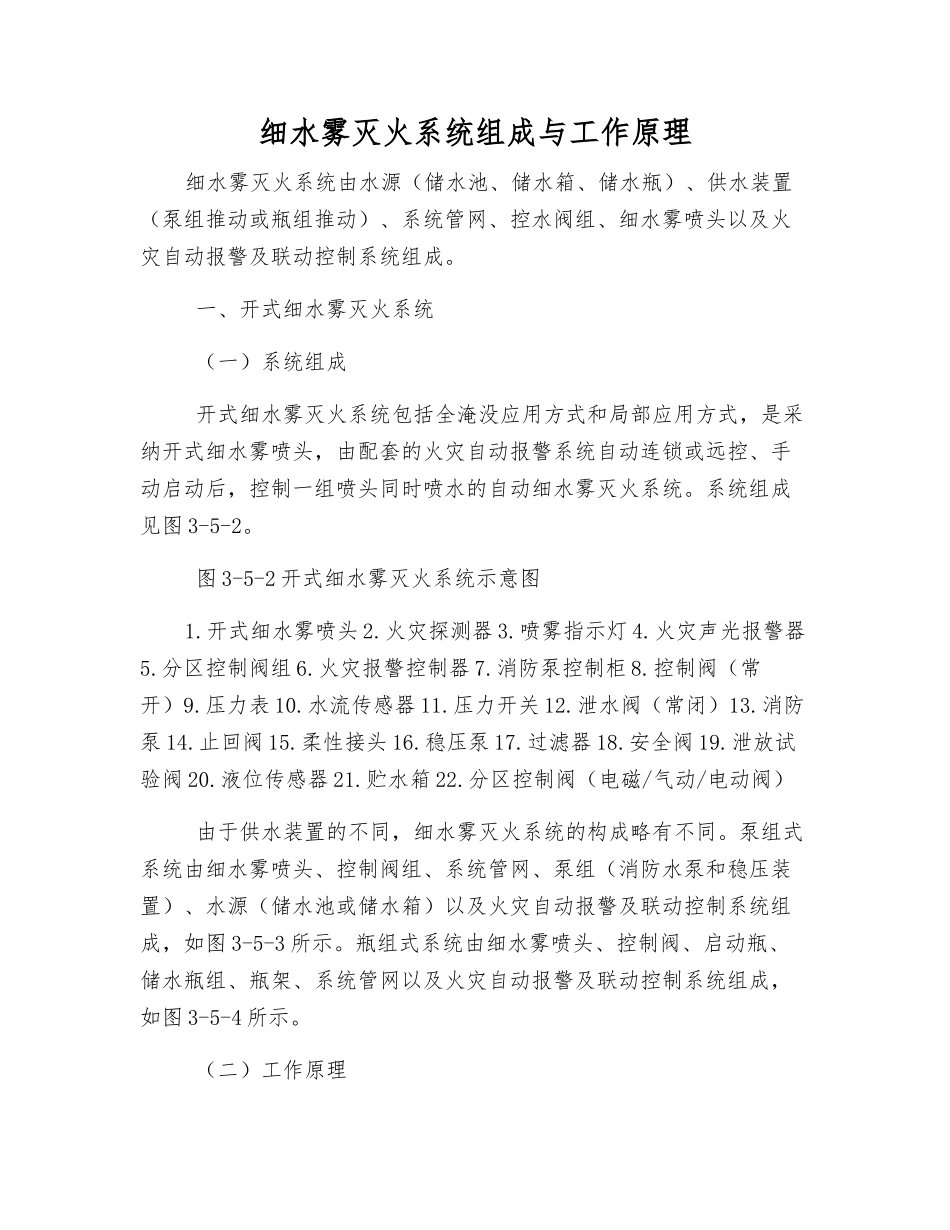

细水雾灭火系统组成与工作原理_第1页
1/2

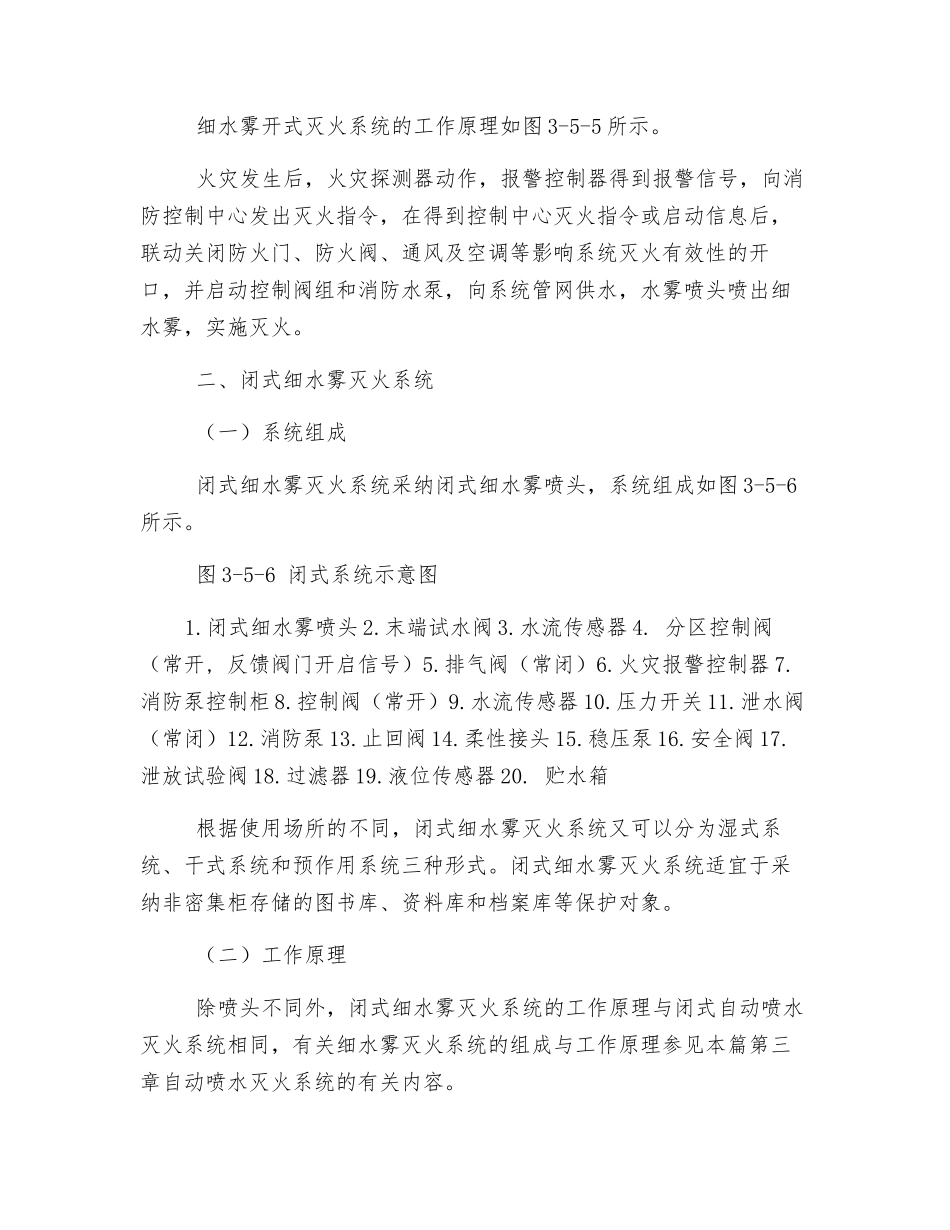

细水雾灭火系统组成与工作原理_第2页
2/2
细水雾灭火系统组成与工作原理细水雾灭火系统由水源(储水池、储水箱、储水瓶)、供水装置(泵组推动或瓶组推动)、系统管网、控水阀组、细水雾喷头以及火灾自动报警及联动控制系统组成。 一、开式细水雾灭火系统 (一)系统组成 开式细水雾灭火系统包括全淹没应用方式和局部应用方式,是采纳开式细水雾喷头,由配套的火灾自动报警系统自动连锁或远控、手动启动后,控制一组喷头同时喷水的自动细水雾灭火系统。系统组成见图 3-5-2。 图 3-5-2 开式细水雾灭火系统示意图1.开式细水雾喷头 2.火灾探测器 3.喷雾指示灯 4.火灾声光报警器5.分区控制阀组 6.火灾报警控制器 7.消防泵控制柜 8.控制阀(常开)9.压力表 10.水流传感器 11.压力开关 12.泄水阀(常闭)13.消防泵 14.止回阀 15.柔性接头 16.稳压泵 17.过滤器 18.安全阀 19.泄放试验阀 20.液位传感器 21.贮水箱 22.分区控制阀(电磁/气动/电动阀) 由于供水装置的不同,细水雾灭火系统的构成略有不同。泵组式系统由细水雾喷头、控制阀组、系统管网、泵组(消防水泵和稳压装置)、水源(储水池或储水箱)以及火灾自动报警及联动控制系统组成,如图 3-5-3 所示。瓶组式系统由细水雾喷头、控制阀、启动瓶、储水瓶组、瓶架、系统管网以及火灾自动报警及联动控制系统组成,如图 3-5-4 所示。 (二)工作原理 细水雾开式灭火系统的工作原理如图 3-5-5 所示。 火灾发生后,火灾探测器动作,报警控制器得到报警信号,向消防控制中心发出灭火指令,在得到控制中心灭火指令或启动信息后,联动关闭防火门、防火阀、通风及空调等影响系统灭火有效性的开口,并启动控制阀组和消防水泵,向系统管网供水,水雾喷头喷出细水雾,实施灭火。 二、闭式细水雾灭火系统 (一)系统组成 闭式细水雾灭火系统采纳闭式细水雾喷头,系统组成如图 3-5-6所示。 图 3-5-6 闭式系统示意图1.闭式细水雾喷头 2.末端试水阀 3.水流传感器 4. 分区控制阀(常开, 反馈阀门开启信号)5.排气阀(常闭)6.火灾报警控制器 7.消防泵控制柜 8.控制阀(常开)9.水流传感器 10.压力开关 11.泄水阀(常闭)12.消防泵 13.止回阀 14.柔性接头 15.稳压泵 16.安全阀 17.泄放试验阀 18.过滤器 19.液位传感器 20. 贮水箱 根据使用场所的不同,闭式细水雾灭火系统又可以分为湿式系统、干式系统和预作用系统三种形式。闭式细水雾灭火系统适宜于采纳非密集柜存储的图书库、资料库和档案库...
