结构施工图识读技巧

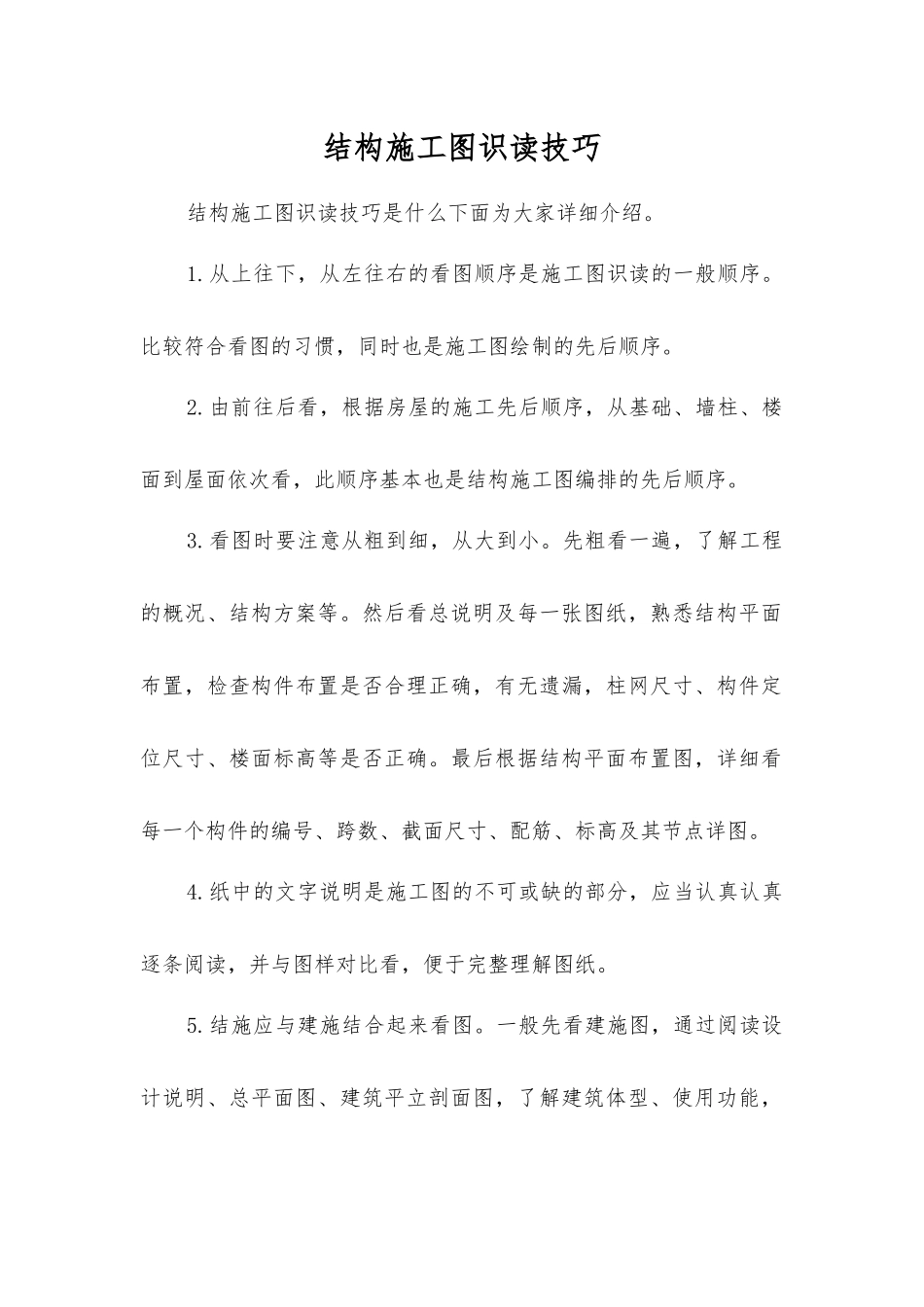

结构施工图识读技巧_第1页
1/2

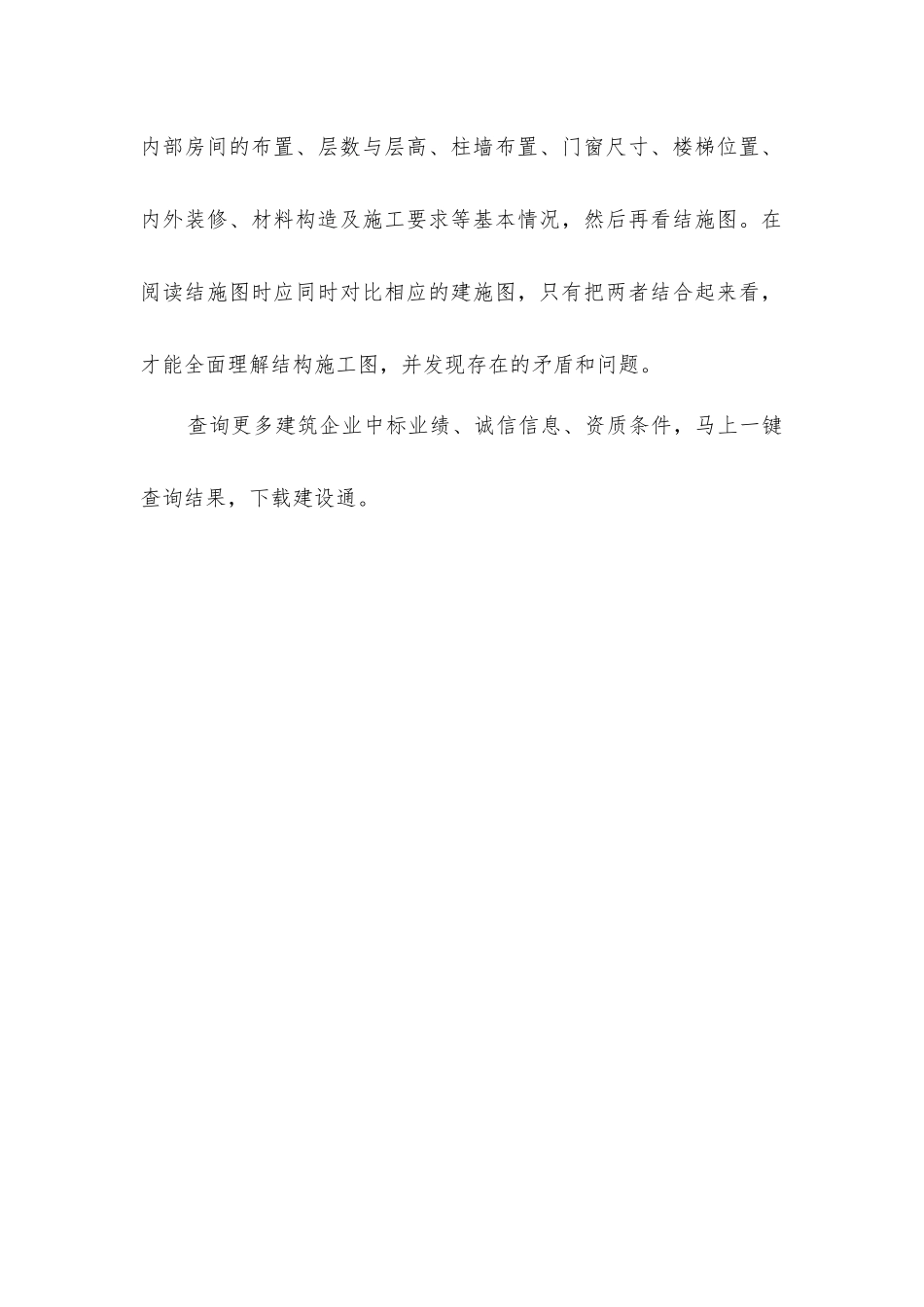

结构施工图识读技巧_第2页
2/2
结构施工图识读技巧结构施工图识读技巧是什么下面为大家详细介绍。1.从上往下,从左往右的看图顺序是施工图识读的一般顺序。比较符合看图的习惯,同时也是施工图绘制的先后顺序。2.由前往后看,根据房屋的施工先后顺序,从基础、墙柱、楼面到屋面依次看,此顺序基本也是结构施工图编排的先后顺序。3.看图时要注意从粗到细,从大到小。先粗看一遍,了解工程的概况、结构方案等。然后看总说明及每一张图纸,熟悉结构平面布置,检查构件布置是否合理正确,有无遗漏,柱网尺寸、构件定位尺寸、楼面标高等是否正确。最后根据结构平面布置图,详细看每一个构件的编号、跨数、截面尺寸、配筋、标高及其节点详图。4.纸中的文字说明是施工图的不可或缺的部分,应当认真认真逐条阅读,并与图样对比看,便于完整理解图纸。5.结施应与建施结合起来看图。一般先看建施图,通过阅读设计说明、总平面图、建筑平立剖面图,了解建筑体型、使用功能,内部房间的布置、层数与层高、柱墙布置、门窗尺寸、楼梯位置、内外装修、材料构造及施工要求等基本情况,然后再看结施图。在阅读结施图时应同时对比相应的建施图,只有把两者结合起来看,才能全面理解结构施工图,并发现存在的矛盾和问题。查询更多建筑企业中标业绩、诚信信息、资质条件,马上一键查询结果,下载建设通。
