给水泵液力偶合器推力瓦烧损分析及处理

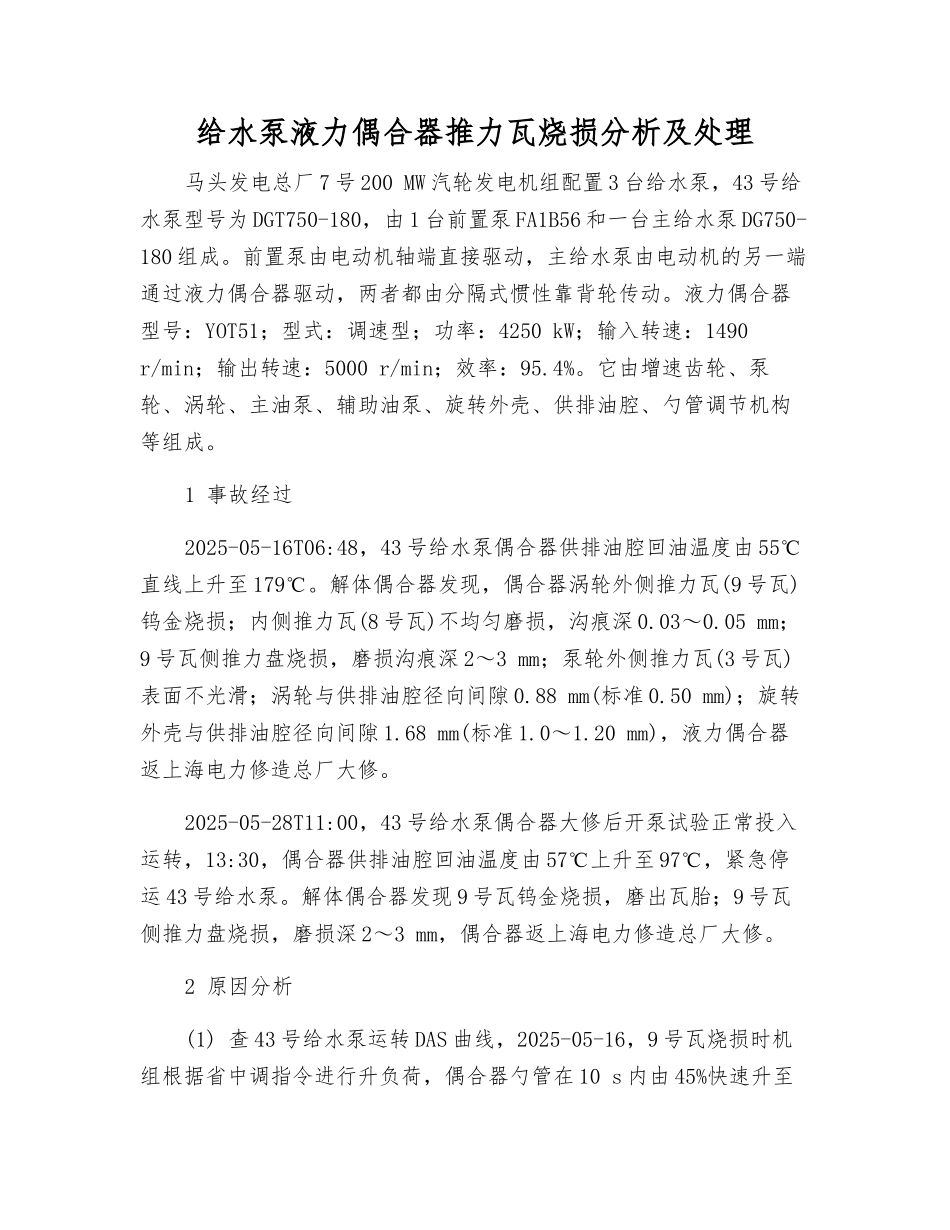

给水泵液力偶合器推力瓦烧损分析及处理_第1页
1/3

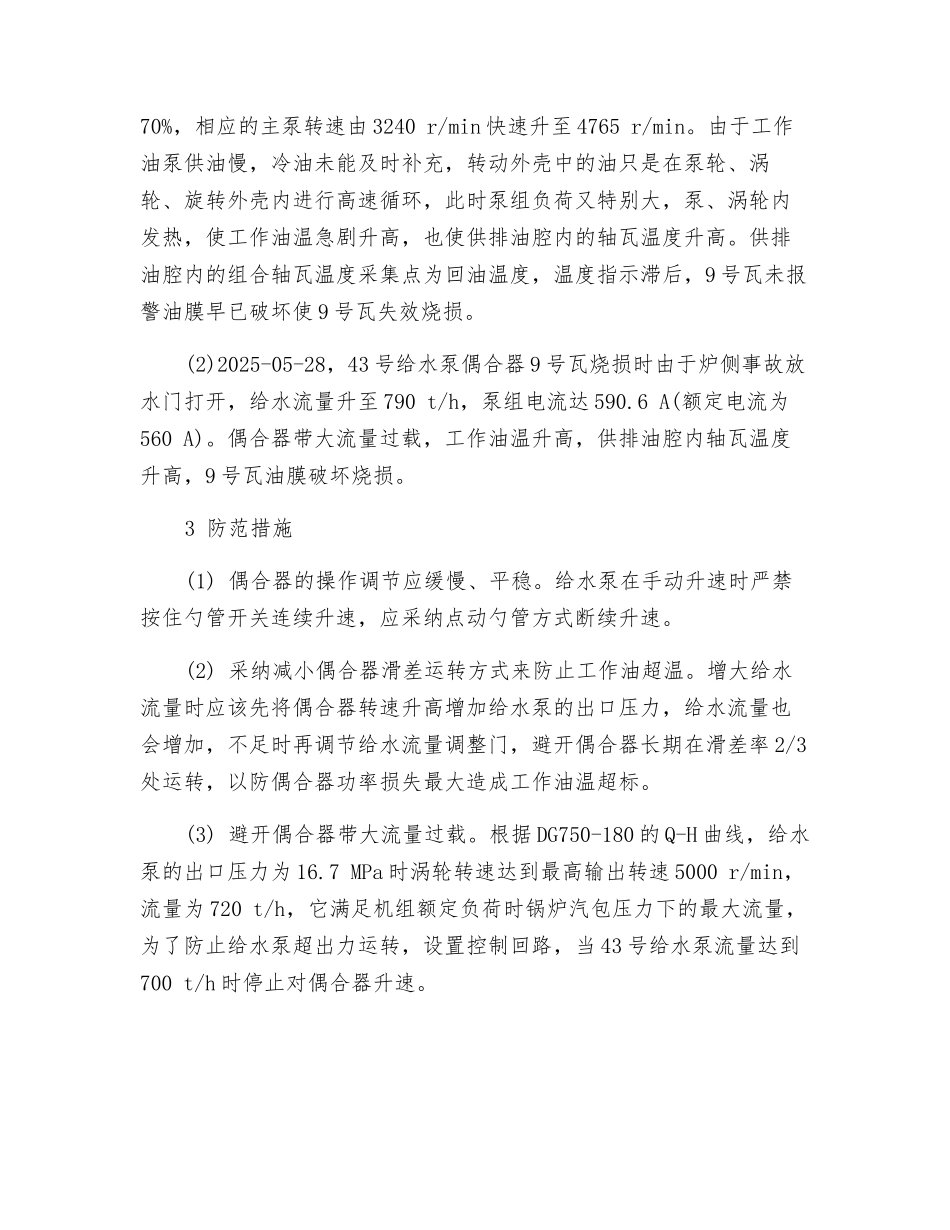

给水泵液力偶合器推力瓦烧损分析及处理_第2页
2/3

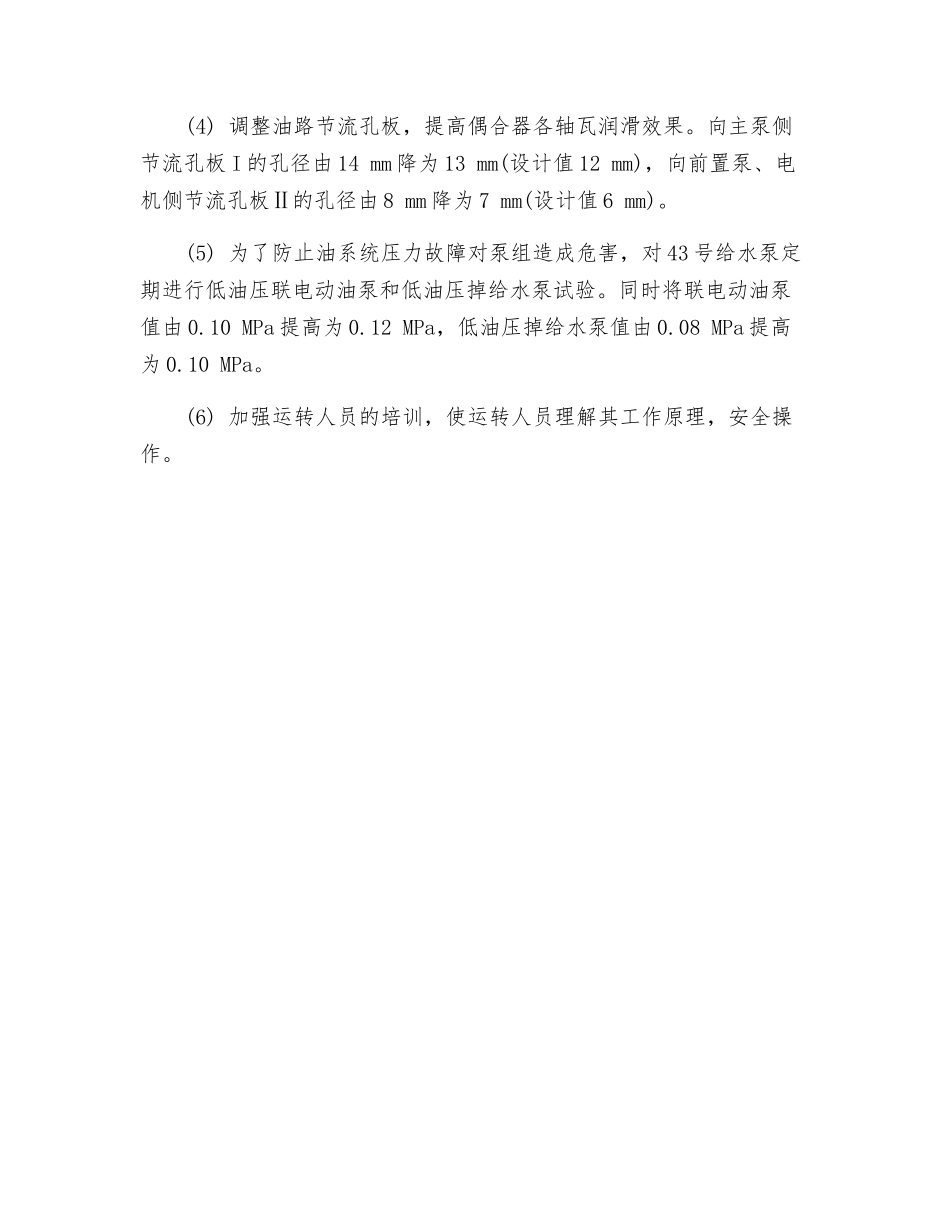

给水泵液力偶合器推力瓦烧损分析及处理_第3页
3/3
给水泵液力偶合器推力瓦烧损分析及处理马头发电总厂 7 号 200 MW 汽轮发电机组配置 3 台给水泵,43 号给水泵型号为 DGT750-180,由 1 台前置泵 FA1B56 和一台主给水泵 DG750-180 组成。前置泵由电动机轴端直接驱动,主给水泵由电动机的另一端通过液力偶合器驱动,两者都由分隔式惯性靠背轮传动。液力偶合器型号:YOT51;型式:调速型;功率:4250 kW;输入转速:1490 r/min;输出转速:5000 r/min;效率:95.4%。它由增速齿轮、泵轮、涡轮、主油泵、辅助油泵、旋转外壳、供排油腔、勺管调节机构等组成。1 事故经过2025-05-16T06:48,43 号给水泵偶合器供排油腔回油温度由 55℃直线上升至 179℃。解体偶合器发现,偶合器涡轮外侧推力瓦(9 号瓦)钨金烧损;内侧推力瓦(8 号瓦)不均匀磨损,沟痕深 0.03~0.05 mm;9 号瓦侧推力盘烧损,磨损沟痕深 2~3 mm;泵轮外侧推力瓦(3 号瓦)表面不光滑;涡轮与供排油腔径向间隙 0.88 mm(标准 0.50 mm);旋转外壳与供排油腔径向间隙 1.68 mm(标准 1.0~1.20 mm),液力偶合器返上海电力修造总厂大修。2025-05-28T11:00,43 号给水泵偶合器大修后开泵试验正常投入运转,13:30,偶合器供排油腔回油温度由 57℃上升至 97℃,紧急停运 43 号给水泵。解体偶合器发现 9 号瓦钨金烧损,磨出瓦胎;9 号瓦侧推力盘烧损,磨损深 2~3 mm,偶合器返上海电力修造总厂大修。2 原因分析(1) 查 43 号给水泵运转 DAS 曲线,2025-05-16,9 号瓦烧损时机组根据省中调指令进行升负荷,偶合器勺管在 10 s 内由 45%快速升至70%,相应的主泵转速由 3240 r/min 快速升至 4765 r/min。由于工作油泵供油慢,冷油未能及时补充,转动外壳中的油只是在泵轮、涡轮、旋转外壳内进行高速循环,此时泵组负荷又特别大,泵、涡轮内发热,使工作油温急剧升高,也使供排油腔内的轴瓦温度升高。供排油腔内的组合轴瓦温度采集点为回油温度,温度指示滞后,9 号瓦未报警油膜早已破坏使 9 号瓦失效烧损。(2)2025-05-28,43 号给水泵偶合器 9 号瓦烧损时由于炉侧事故放水门打开,给水流量升至 790 t/h,泵组电流达 590.6 A(额定电流为560 A)。偶合器带大流量过载,工作油温升高,供排油腔内轴瓦温度升高,9 号瓦油膜破坏烧损。3 防范措施(1) 偶合器的操作调节应缓慢、平稳。给水泵在手动升速时严禁按住勺管开关连续升速,应采纳点动勺管方式断续升速。(2) 采纳减小偶合器滑...
