综采末采打锚杆安全技术措施VIP专享

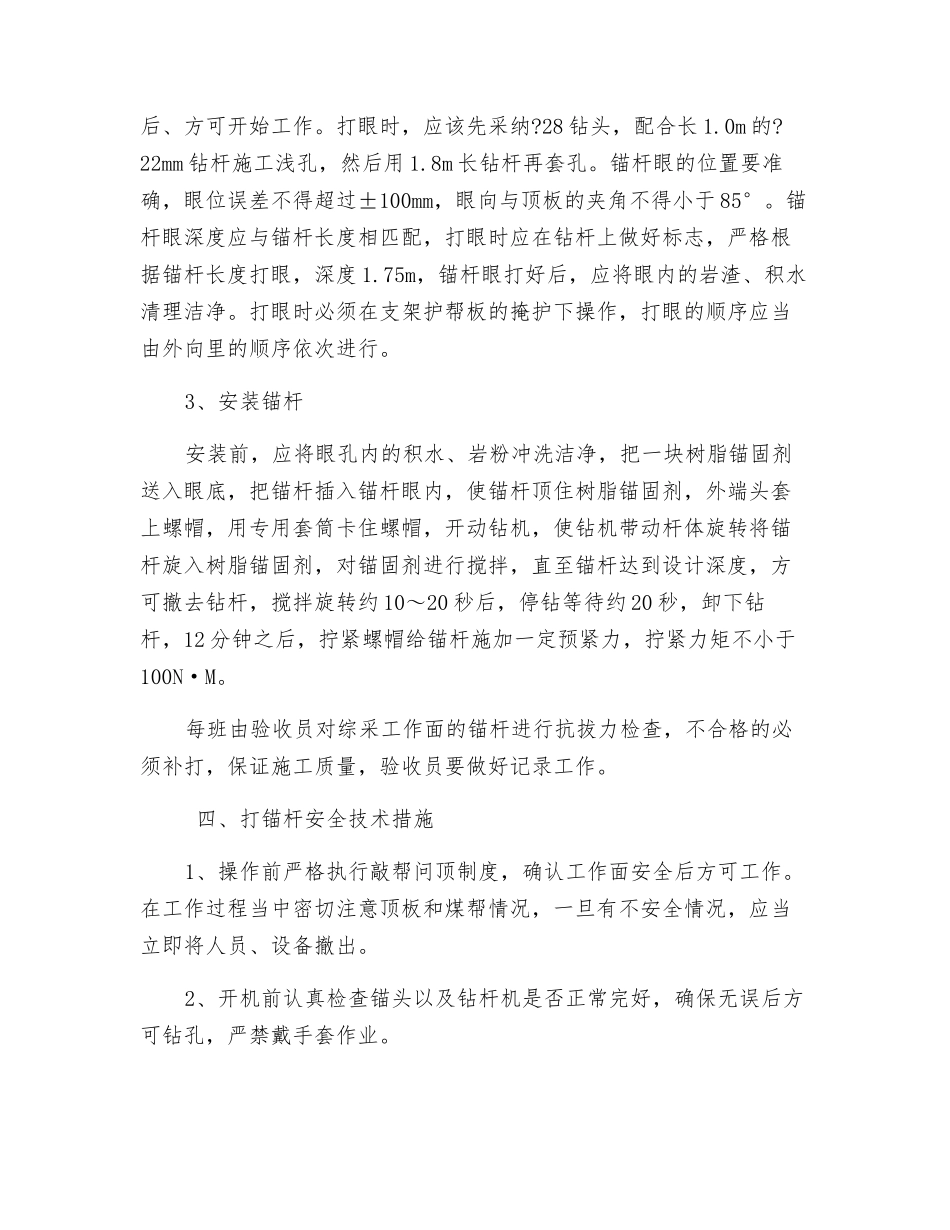

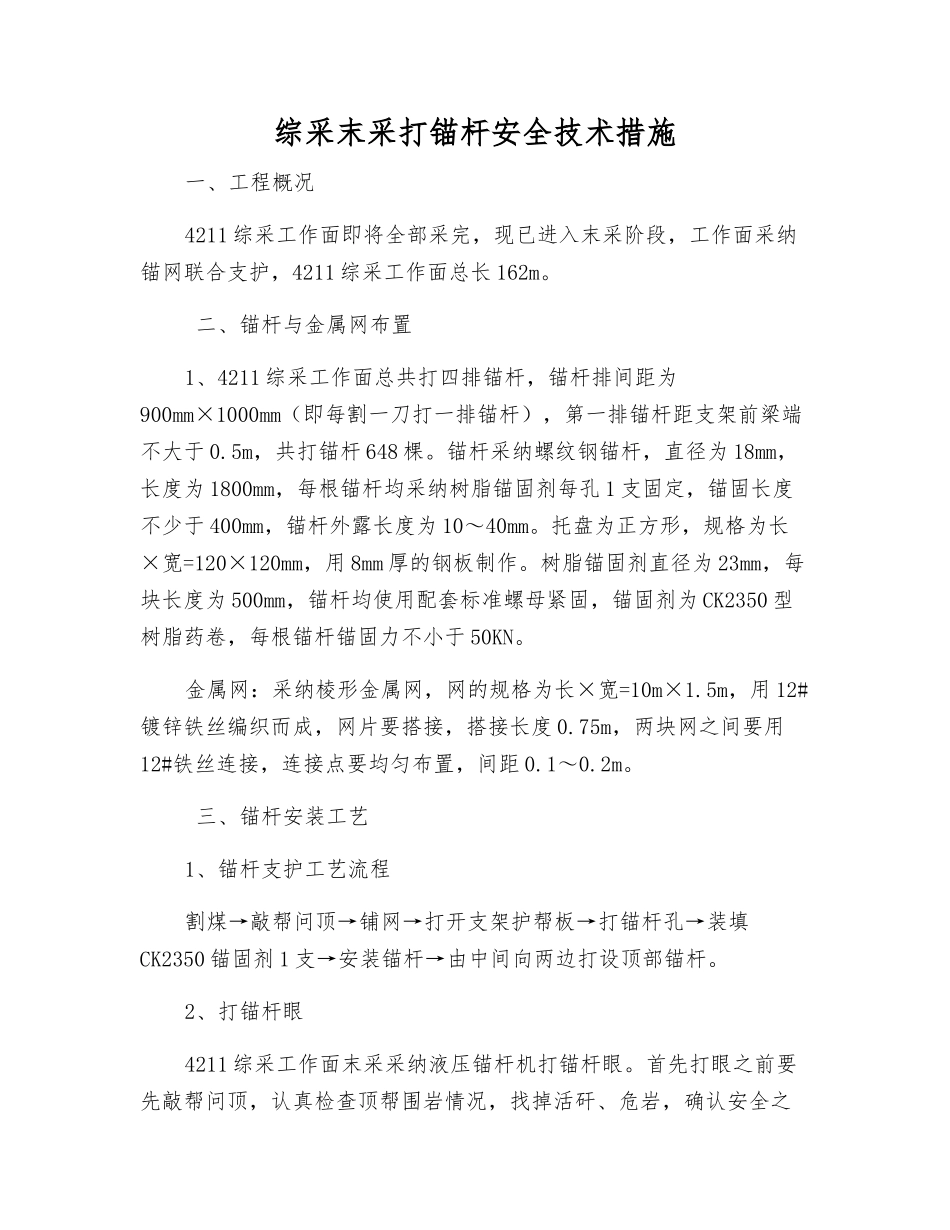

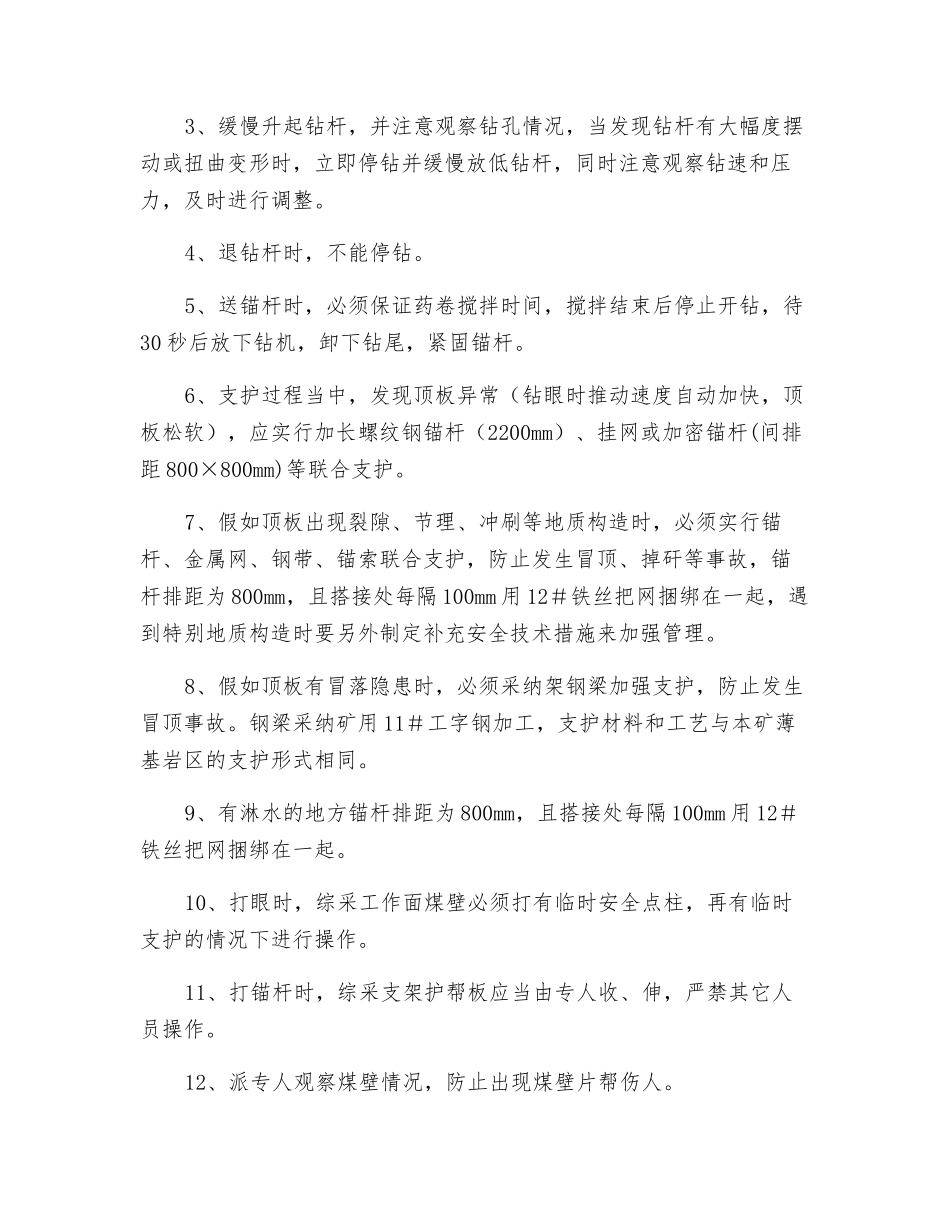

综采末采打锚杆安全技术措施一、工程概况4211 综采工作面即将全部采完，现已进入末采阶段，工作面采纳锚网联合支护，4211 综采工作面总长 162m。 二、锚杆与金属网布置1、4211 综采工作面总共打四排锚杆，锚杆排间距为900mm×1000mm（即每割一刀打一排锚杆），第一排锚杆距支架前梁端不大于 0.5m，共打锚杆 648 棵。锚杆采纳螺纹钢锚杆，直径为 18mm，长度为 1800mm，每根锚杆均采纳树脂锚固剂每孔 1 支固定，锚固长度不少于 400mm，锚杆外露长度为 10～40mm。托盘为正方形，规格为长×宽=120×120mm，用 8mm 厚的钢板制作。树脂锚固剂直径为 23mm，每块长度为 500mm，锚杆均使用配套标准螺母紧固，锚固剂为 CK2350 型树脂药卷，每根锚杆锚固力不小于 50KN。金属网：采纳棱形金属网，网的规格为长×宽=10m×1.5m，用 12#镀锌铁丝编织而成，网片要搭接，搭接长度 0.75m，两块网之间要用12#铁丝连接，连接点要均匀布置，间距 0.1～0.2m。 三、锚杆安装工艺1、锚杆支护工艺流程割煤→敲帮问顶→铺网→打开支架护帮板→打锚杆孔→装填CK2350 锚固剂 1 支→安装锚杆→由中间向两边打设顶部锚杆。2、打锚杆眼4211 综采工作面末采采纳液压锚杆机打锚杆眼。首先打眼之前要先敲帮问顶，认真检查顶帮围岩情况，找掉活矸、危岩，确认安全之后、方可开始工作。打眼时，应该先采纳?28 钻头，配合长 1.0m 的?22mm 钻杆施工浅孔，然后用 1.8m 长钻杆再套孔。锚杆眼的位置要准确，眼位误差不得超过±100mm，眼向与顶板的夹角不得小于 85°。锚杆眼深度应与锚杆长度相匹配，打眼时应在钻杆上做好标志，严格根据锚杆长度打眼，深度 1.75m，锚杆眼打好后，应将眼内的岩渣、积水清理洁净。打眼时必须在支架护帮板的掩护下操作，打眼的顺序应当由外向里的顺序依次进行。3、安装锚杆安装前，应将眼孔内的积水、岩粉冲洗洁净，把一块树脂锚固剂送入眼底，把锚杆插入锚杆眼内，使锚杆顶住树脂锚固剂，外端头套上螺帽，用专用套筒卡住螺帽，开动钻机，使钻机带动杆体旋转将锚杆旋入树脂锚固剂，对锚固剂进行搅拌，直至锚杆达到设计深度，方可撤去钻杆，搅拌旋转约 10～20 秒后，停钻等待约 20 秒，卸下钻杆，12 分钟之后，拧紧螺帽给锚杆施加一定预紧力，拧紧力矩不小于100N·M。每班由验收员对综采工作面的锚杆进行抗拔力检查，不合格的必须补打，保证施工质量，验收员要做好记录工作。 四、打锚杆安全技术措施1、操作前严格执...
