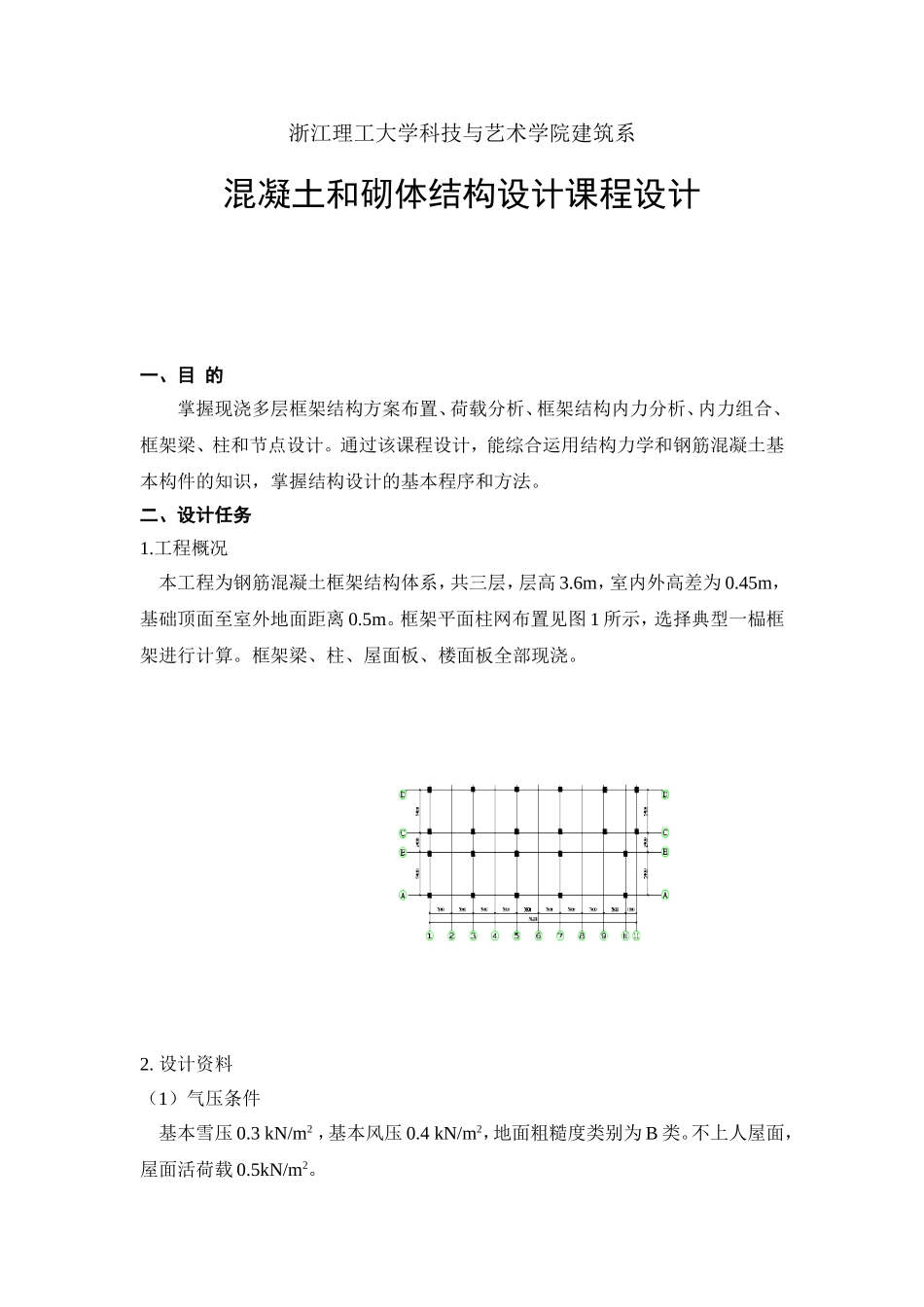

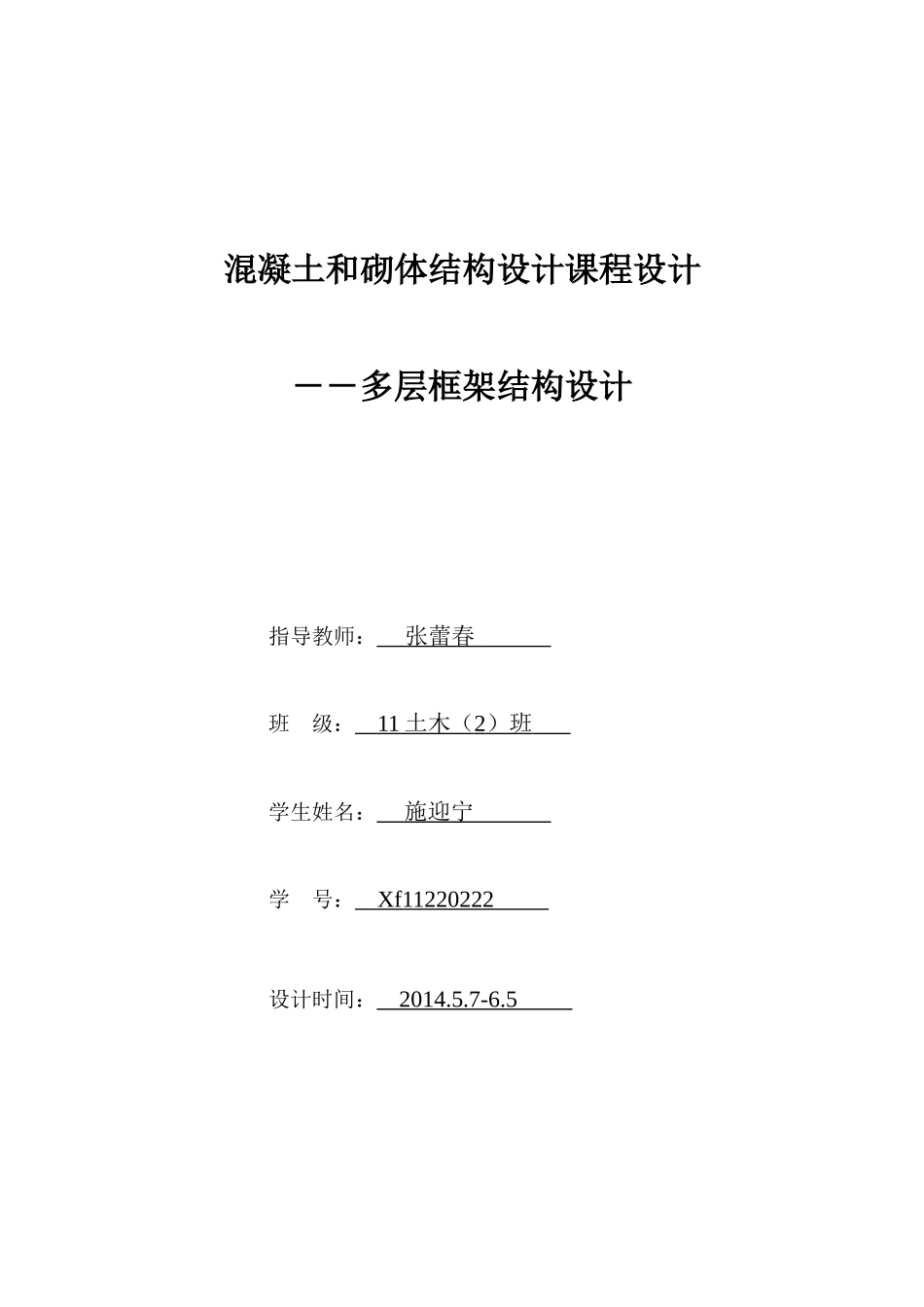

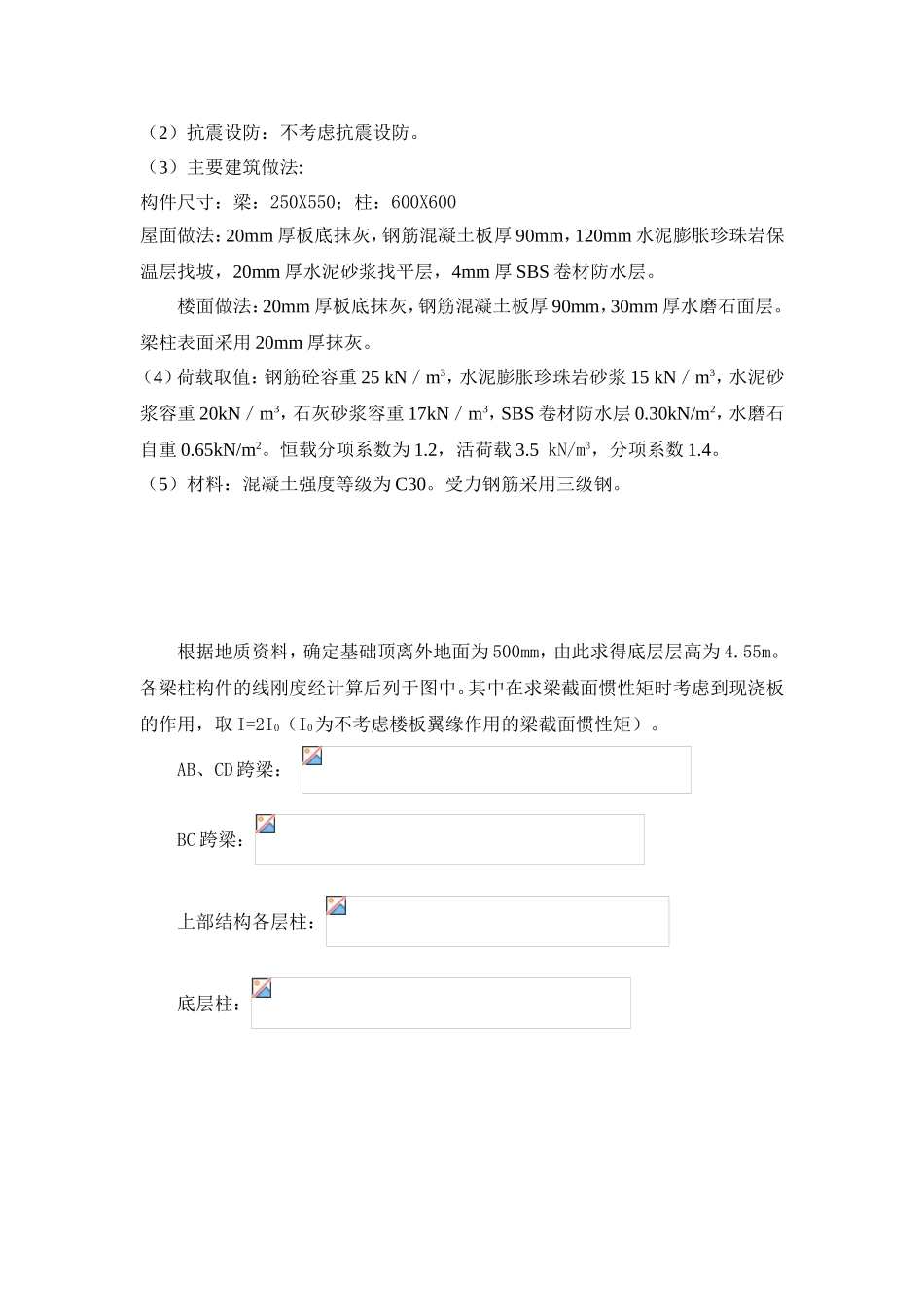

混凝土和砌体结构设计课程设计――多层框架结构设计指导教师：张蕾春班级：11土木（2）班学生姓名：施迎宁学号：Xf11220222设计时间：2014.5.7-6.5浙江理工大学科技与艺术学院建筑系混凝土和砌体结构设计课程设计一、目的掌握现浇多层框架结构方案布置、荷载分析、框架结构内力分析、内力组合、框架梁、柱和节点设计。通过该课程设计，能综合运用结构力学和钢筋混凝土基本构件的知识，掌握结构设计的基本程序和方法。二、设计任务1.工程概况本工程为钢筋混凝土框架结构体系，共三层，层高3.6m，室内外高差为0.45m，基础顶面至室外地面距离0.5m。框架平面柱网布置见图1所示，选择典型一榀框架进行计算。框架梁、柱、屋面板、楼面板全部现浇。2.设计资料（1）气压条件基本雪压0.3kN/m2，基本风压0.4kN/m2，地面粗糙度类别为B类。不上人屋面，屋面活荷载0.5kN/m2。（2）抗震设防：不考虑抗震设防。（3）主要建筑做法:构件尺寸：梁：250X550；柱：600X600屋面做法：20mm厚板底抹灰，钢筋混凝土板厚90mm，120mm水泥膨胀珍珠岩保温层找坡，20mm厚水泥砂浆找平层，4mm厚SBS卷材防水层。楼面做法：20mm厚板底抹灰，钢筋混凝土板厚90mm，30mm厚水磨石面层。梁柱表面采用20mm厚抹灰。（4）荷载取值：钢筋砼容重25kN／m3，水泥膨胀珍珠岩砂浆15kN／m3，水泥砂浆容重20kN／m3，石灰砂浆容重17kN／m3，SBS卷材防水层0.30kN/m2，水磨石自重0.65kN/m2。恒载分项系数为1.2，活荷载3.5kN/m3，分项系数1.4。（5）材料：混凝土强度等级为C30。受力钢筋采用三级钢。根据地质资料，确定基础顶离外地面为500mm，由此求得底层层高为4.55m。各梁柱构件的线刚度经计算后列于图中。其中在求梁截面惯性矩时考虑到现浇板的作用，取I=2I0（I0为不考虑楼板翼缘作用的梁截面惯性矩）。AB、CD跨梁：BC跨梁：上部结构各层柱：底层柱：三、荷载计算1、恒荷载计算（1）屋面框架梁线荷载标准值：20mm厚板底抹灰：90mm厚的钢筋混凝土板：120mm水泥膨胀珍珠岩保温层找坡：20mm厚水泥砂浆找平层：4mm厚SBS卷材防水层：_________________________________________________________________屋面恒荷载：框架梁自重：梁侧粉刷：_________________________________________________________________结构计算简图图中数字为线刚度，单位：X因此，作用在屋顶框架梁上的线荷载为：（2）楼面框架梁线荷载标准值20mm厚板底抹灰：90mm厚的钢筋混凝土板：30mm厚水磨石面层：________________________________________________________________楼面恒荷载：框架梁自重及梁侧粉刷：因此，作用在中间层框架梁上的线荷载为：（3）屋面框架节点集中荷载标准值边柱连系梁自重：粉刷：边柱连系梁传来屋面自重：边柱次梁自重：粉刷：_________________________________________________________________顶层边节点集中荷载：中柱连系梁自重：粉刷：中柱连系梁传来屋面自重：_________________________________________________________________顶层中节点集中荷载：（4）楼面框架节点集中荷载标准值边柱连系梁自重：粉刷：边柱连系梁传来楼面自重：框架柱自重：粉刷：_________________________________________________________________顶层边节点集中荷载：中柱连系梁自重：粉刷：中柱连系梁传来屋面自重：框架柱自重：粉刷：_______________________________________________________________顶层中节点集中荷载：（5）恒荷载作用下的结构计算简图2、活荷载计算（1）屋面活荷载计算活荷载作用在顶层屋面上的线荷载为：恒荷载作用下的结构计算简图（2）楼面活荷载计算活荷载作用在楼面上的线荷载为：5）活荷载作用下的结构计算简图3、风荷载计算风压标准值计算公式：因结构高度，可取；对于矩形平面；可按线活荷载作用下的结构计算简图性插入法求得。将风荷载换算成作用于框架每层节点上的集中荷载，计过程如表1所示。表中z为框架节点至室外地面的高度，A为一榀框架各层节点的受风面积计算结果如图所示。风荷载计算表1四、内力计算1、恒荷载作用下的内力计算恒载（竖向荷载）作用下的内力计算采用分层法。计算中柱的线刚度取框架柱实际线刚度...
