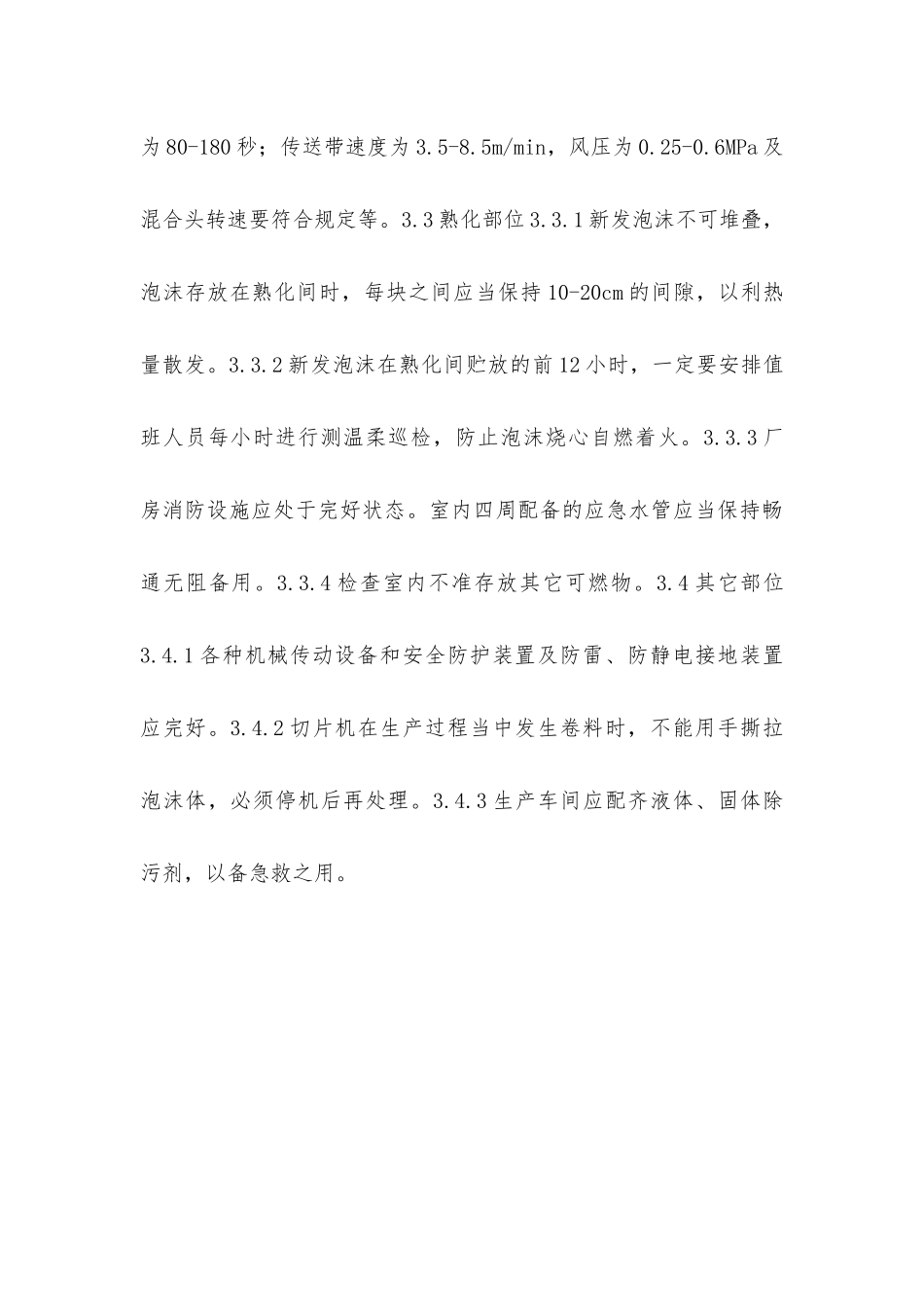

聚氨酯泡沫塑料安全生产要点 1 工艺简述聚氨酯（聚氨基甲酸酯）泡沫塑料是聚氨酯合成材料中最主要的一种。其生产工艺路线有预聚体法、半预聚体法和一步法。一步法发泡生产工艺是将聚醚或聚酯多元醇、多异氰酸酯、水以及其它助剂等一次加入，使链增长、发气、交联。工艺过程主要由混合、发泡、熟化工序组成。简单工艺过程是原料聚醚（多元醇）与甲苯二异氰酸酯（TDI）在催化剂（有机锡化合物）、泡沫稳定剂、发泡剂（三氯一氟甲烷）等存在下，通过各自的计量泵按配方比例送入混合头，经高速搅拌后倾注在传送带纸模上，经链增长、发气、交联等一系列反应，并由甲苯二异氰酸酯和水反应放出二氧化碳及氟碳化合物，即在纸模上发泡，并逐步凝固成固体泡沫塑料。切断后进行熟化，然后剖切成各种不同规格的片材产品。本工艺接触物料聚醚为可燃物质，甲苯二异氰酸酯、胺、锡催化剂等有毒。2重点部位 2.1 配料部位 是将各种原料和助剂分别装入贮罐中，用计量泵按比例将各小组分送到混合头。聚醚可燃，发泡剂三氯一氟甲烷（F—11）沸点 23℃，二氯甲烷为 40℃，极易挥发。储存和使用不当造成泄漏或气化会污染环境。甲苯二异氰酸酯有强烈的反应性和毒性。保管不善可造成失效和引起中毒。2.2 混合头 配好的物料在混合头高速搅拌后，倾注在传送带纸模上，发泡固化。由于发泡和固化均为敞开式作业，易散发有毒物质污染环境。2.3 熟化部位 新发的聚氨脂块状泡沫塑料内部温度较高，由于过热和持续较长时间散失热量，在一定的条件下会使泡沫中心变黄（烧心），甚至起火。如某厂曾因新发块状泡沫在熟化间自燃引起大火。3 安全要点3.1 配料部位 要严格执行工艺指标。配料要准确无误 ，物料温度必须控制在 20-25℃范围以内；发泡剂容器应在一定压力下储存和使用；盛有甲苯二异氰酸酯的容器不能与水接触，特别注意水喷射泵不能倒吸，以免发生化学反应。3.2 混合头 应加强设备、仪器和工艺控制指标的检查，防止计量系统机械、仪表失灵以及违章操作。工艺控制指标检查包括混合料的压力不超过 0.4MPa，泡沫起发速度为 80-180 秒；传送带速度为 3.5-8.5m/min，风压为 0.25-0.6MPa 及混合头转速要符合规定等。3.3 熟化部位 3.3.1 新发泡沫不可堆叠，泡沫存放在熟化间时，每块之间应当保持 10-20cm 的间隙，以利热量散发。3.3.2 新发泡沫在熟化间贮放的前 12 小时，一定要安排值班人员每小时进行测温柔巡检，防止泡沫烧心自燃着火。3.3.3 厂房...
