脚手架进行加固处理及计算方法

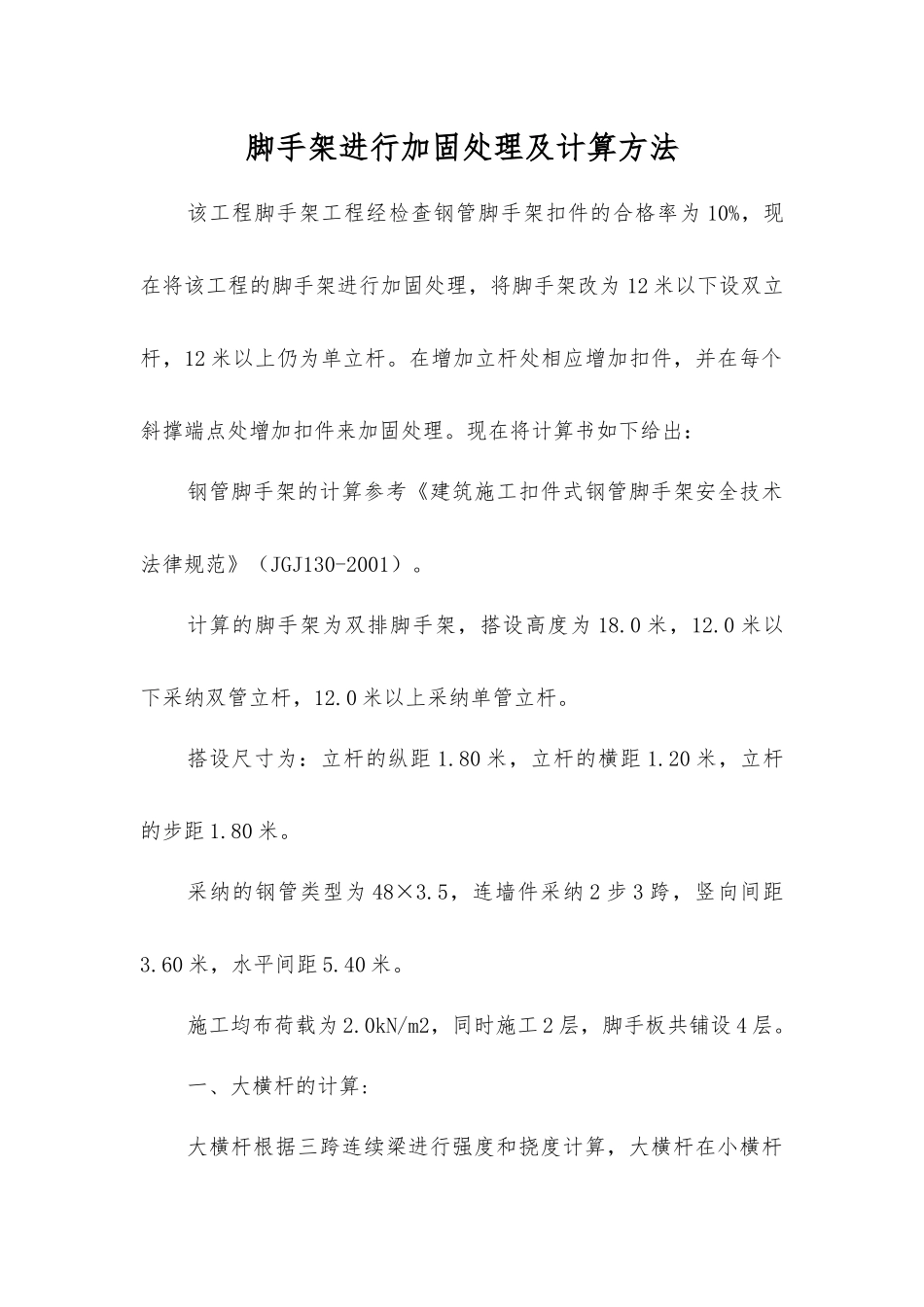

脚手架进行加固处理及计算方法_第1页
1/3

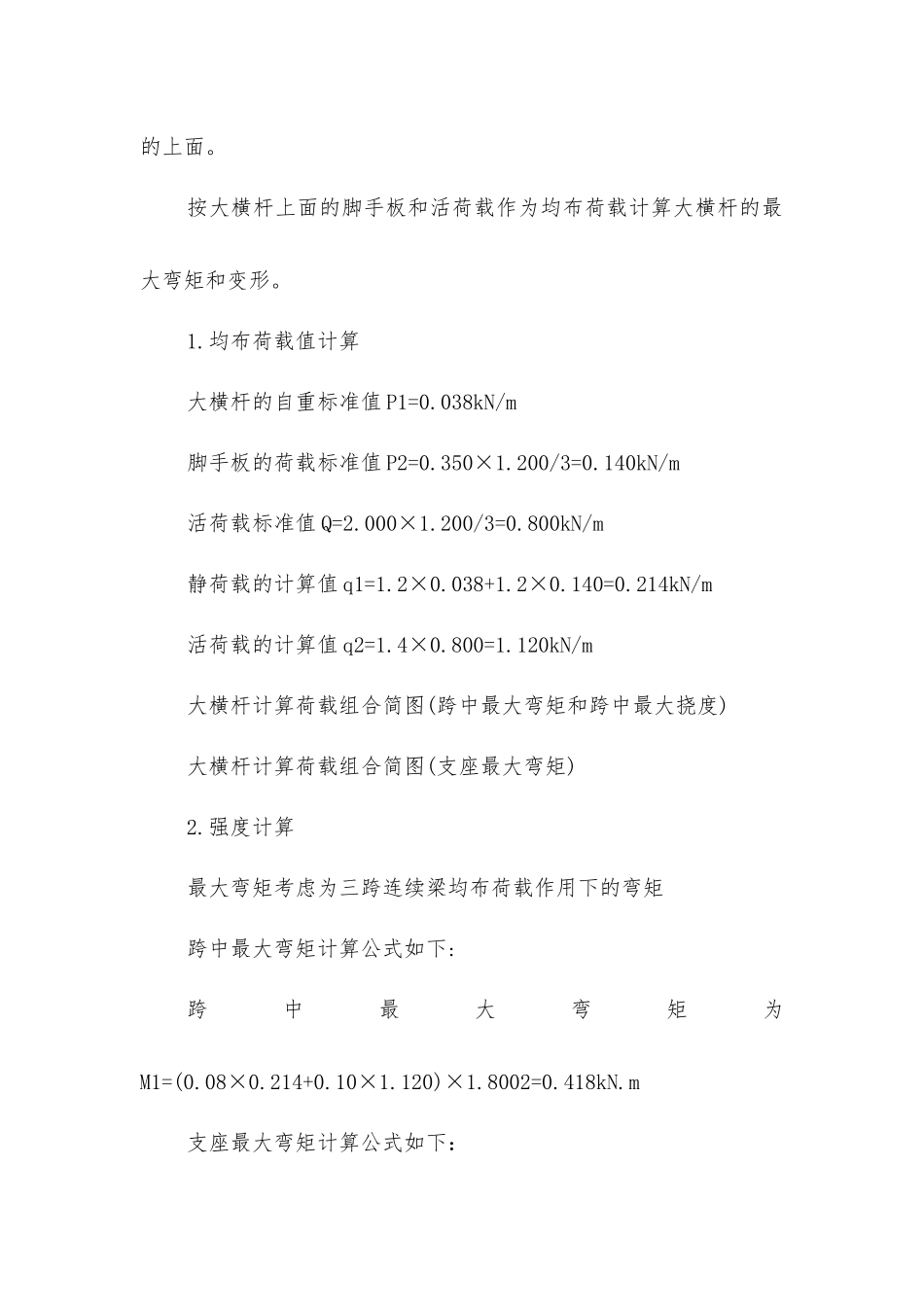

脚手架进行加固处理及计算方法_第2页
2/3

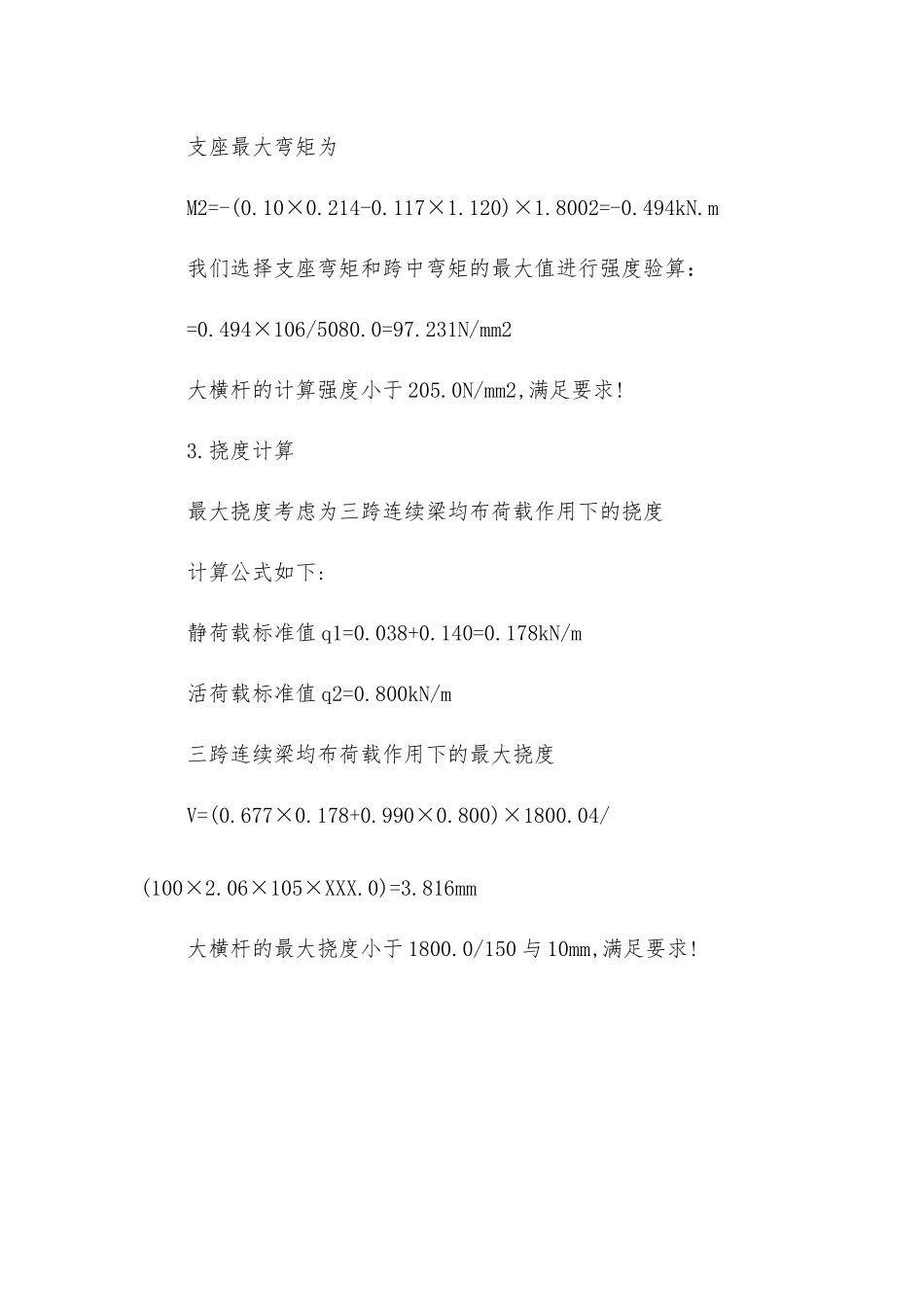

脚手架进行加固处理及计算方法_第3页
3/3
脚手架进行加固处理及计算方法该工程脚手架工程经检查钢管脚手架扣件的合格率为 10%,现在将该工程的脚手架进行加固处理,将脚手架改为 12 米以下设双立杆,12 米以上仍为单立杆。在增加立杆处相应增加扣件,并在每个斜撑端点处增加扣件来加固处理。现在将计算书如下给出:钢管脚手架的计算参考《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-2001)。计算的脚手架为双排脚手架,搭设高度为 18.0 米,12.0 米以下采纳双管立杆,12.0 米以上采纳单管立杆。搭设尺寸为:立杆的纵距 1.80 米,立杆的横距 1.20 米,立杆的步距 1.80 米。采纳的钢管类型为 48×3.5,连墙件采纳 2 步 3 跨,竖向间距3.60 米,水平间距 5.40 米。施工均布荷载为 2.0kN/m2,同时施工 2 层,脚手板共铺设 4 层。一、大横杆的计算:大横杆根据三跨连续梁进行强度和挠度计算,大横杆在小横杆的上面。按大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。1.均布荷载值计算大横杆的自重标准值 P1=0.038kN/m脚手板的荷载标准值 P2=0.350×1.200/3=0.140kN/m活荷载标准值 Q=2.000×1.200/3=0.800kN/m静荷载的计算值 q1=1.2×0.038+1.2×0.140=0.214kN/m活荷载的计算值 q2=1.4×0.800=1.120kN/m大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度)大横杆计算荷载组合简图(支座最大弯矩)2.强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩跨中最大弯矩计算公式如下:跨中最大弯矩为M1=(0.08×0.214+0.10×1.120)×1.8002=0.418kN.m支座最大弯矩计算公式如下:支座最大弯矩为M2=-(0.10×0.214-0.117×1.120)×1.8002=-0.494kN.m我们选择支座弯矩和跨中弯矩的最大值进行强度验算:=0.494×106/5080.0=97.231N/mm2大横杆的计算强度小于 205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为三跨连续梁均布荷载作用下的挠度计算公式如下:静荷载标准值 q1=0.038+0.140=0.178kN/m活荷载标准值 q2=0.800kN/m三跨连续梁均布荷载作用下的最大挠度V=(0.677×0.178+0.990×0.800)×1800.04/(100×2.06×105×XXX.0)=3.816mm大横杆的最大挠度小于 1800.0/150 与 10mm,满足要求!
