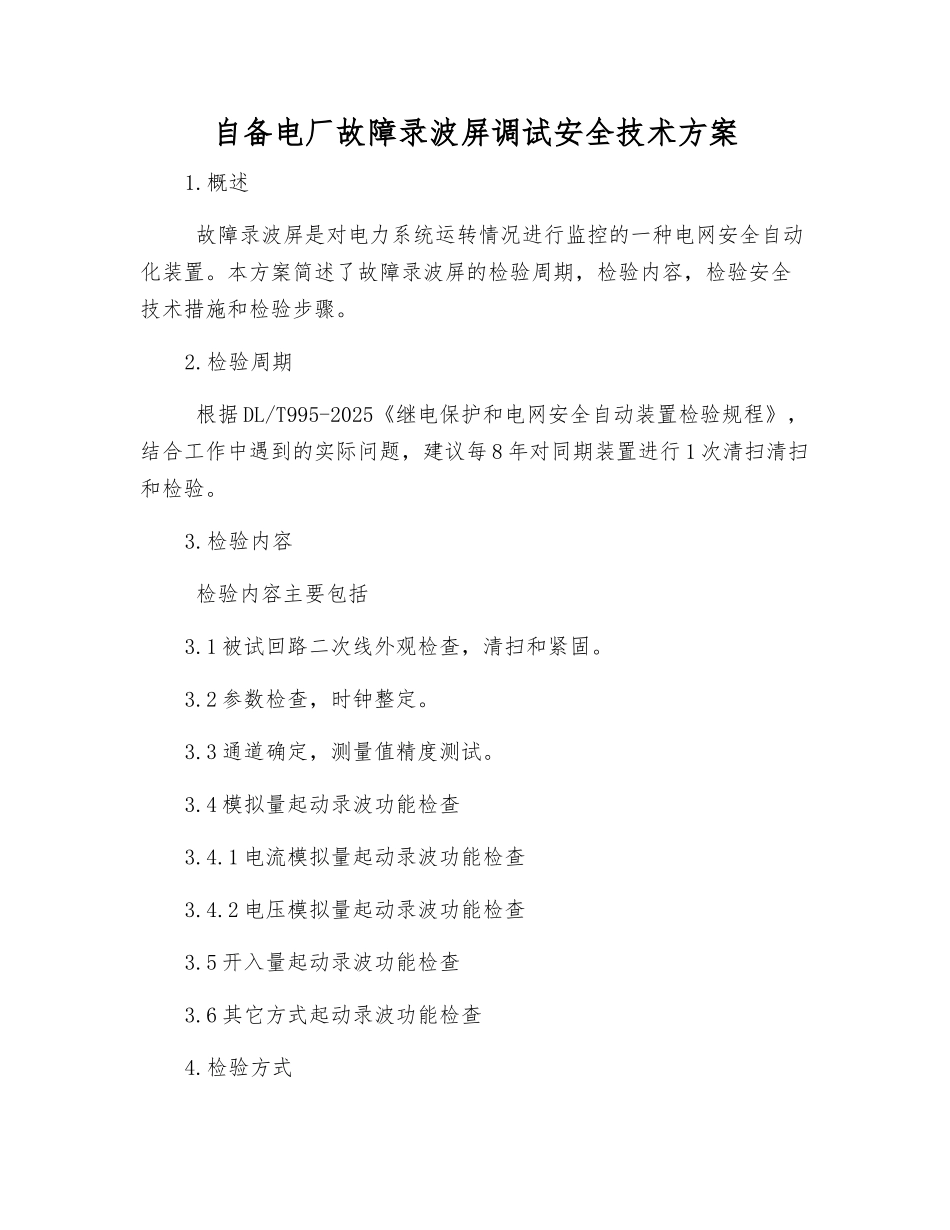

自备电厂故障录波屏调试安全技术方案

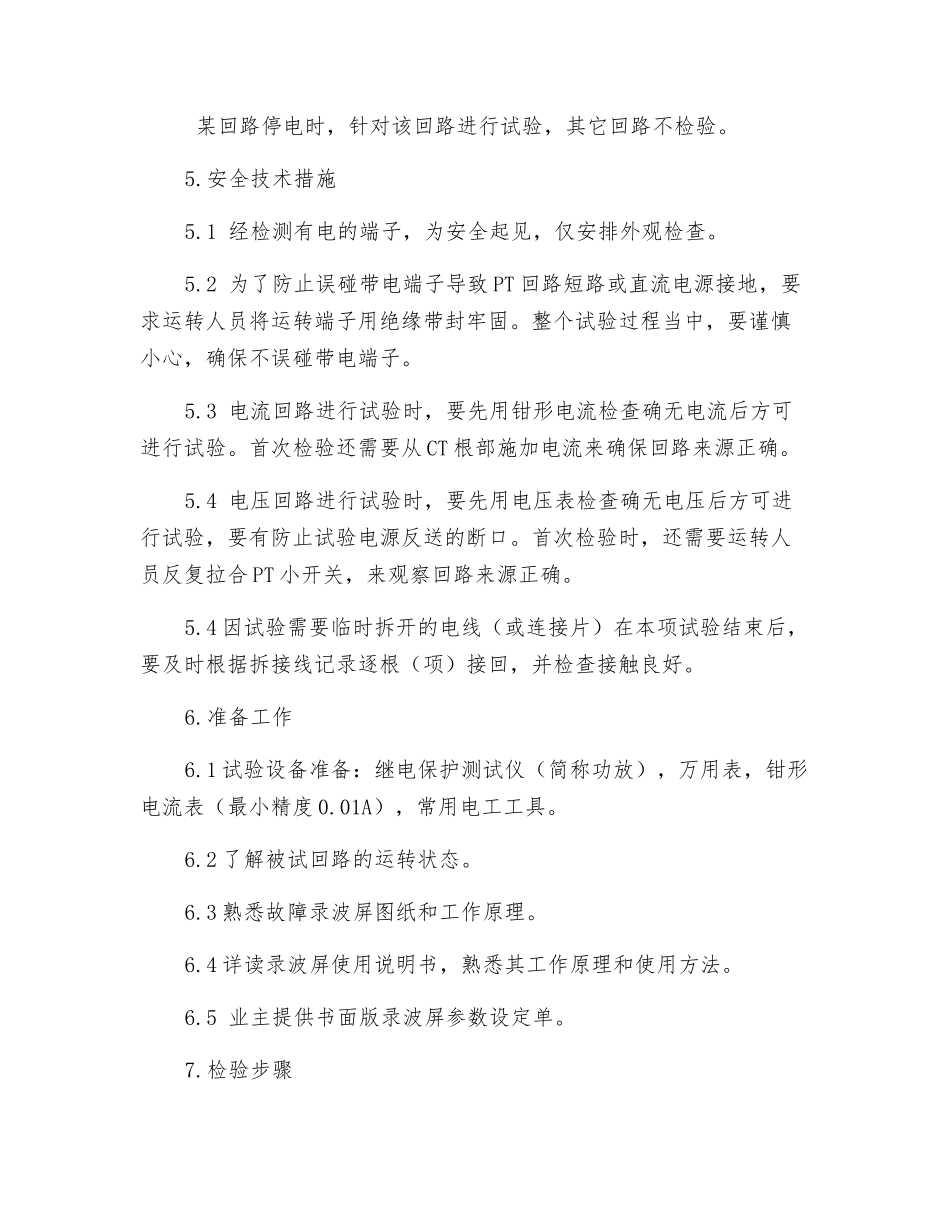

自备电厂故障录波屏调试安全技术方案1.概述 故障录波屏是对电力系统运转情况进行监控的一种电网安全自动化装置。本方案简述了故障录波屏的检验周期，检验内容，检验安全技术措施和检验步骤。2.检验周期 根据 DL/T995-2025《继电保护和电网安全自动装置检验规程》，结合工作中遇到的实际问题，建议每 8 年对同期装置进行 1 次清扫清扫和检验。3.检验内容 检验内容主要包括3.1 被试回路二次线外观检查，清扫和紧固。3.2 参数检查，时钟整定。3.3 通道确定，测量值精度测试。3.4 模拟量起动录波功能检查3.4.1 电流模拟量起动录波功能检查3.4.2 电压模拟量起动录波功能检查3.5 开入量起动录波功能检查3.6 其它方式起动录波功能检查4.检验方式 某回路停电时，针对该回路进行试验，其它回路不检验。5.安全技术措施5.1 经检测有电的端子，为安全起见，仅安排外观检查。5.2 为了防止误碰带电端子导致 PT 回路短路或直流电源接地，要求运转人员将运转端子用绝缘带封牢固。整个试验过程当中，要谨慎小心，确保不误碰带电端子。5.3 电流回路进行试验时，要先用钳形电流检查确无电流后方可进行试验。首次检验还需要从 CT 根部施加电流来确保回路来源正确。5.4 电压回路进行试验时，要先用电压表检查确无电压后方可进行试验，要有防止试验电源反送的断口。首次检验时，还需要运转人员反复拉合 PT 小开关，来观察回路来源正确。5.4 因试验需要临时拆开的电线（或连接片）在本项试验结束后，要及时根据拆接线记录逐根（项）接回，并检查接触良好。6.准备工作6.1 试验设备准备：继电保护测试仪（简称功放），万用表，钳形电流表（最小精度 0.01A），常用电工工具。6.2 了解被试回路的运转状态。6.3 熟悉故障录波屏图纸和工作原理。6.4 详读录波屏使用说明书，熟悉其工作原理和使用方法。6.5 业主提供书面版录波屏参数设定单。7.检验步骤7.1 被试回路二次线外观检查，清扫和紧固。7.2 根据书面整定单核对装置设定，校对时钟。7.3 在被试回路端子排上施加电压电流，确定通道正确。首次检验时，还需要从 CT 根部施加电流来确保电流回路来源正确；，还需要运转人员反复拉合 PT 小开关，来观察电压回路来源正确。7.4 被试回路不输入电流和电压，检验零点漂移。7.5 在被试回路端子排上施加不同幅值和相位的电流、电压量，观察装置的采样值满足装技术文件的有关规定。7.6 电流模拟量起动录波的试验 用功放模拟各相电流值越限...
