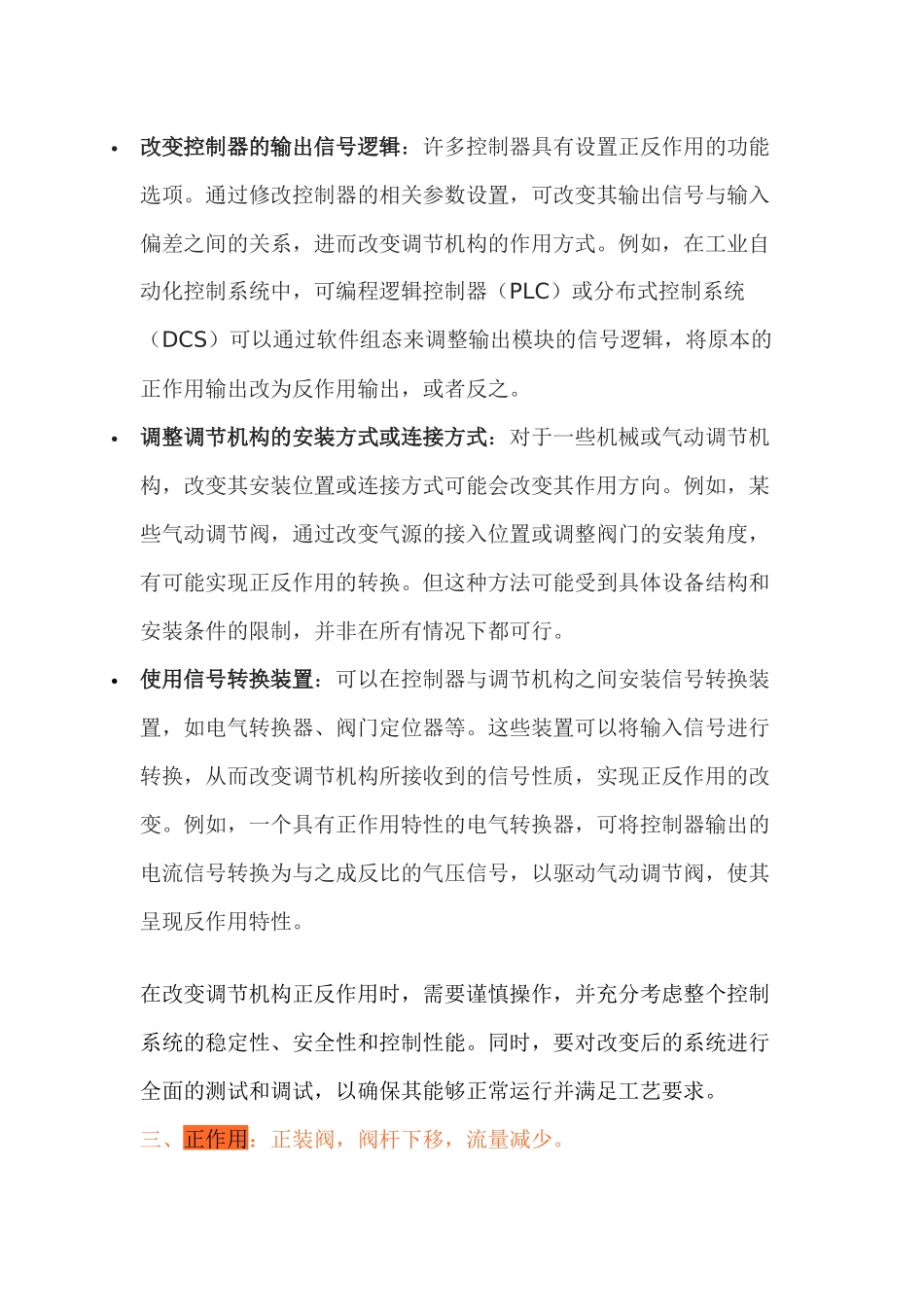

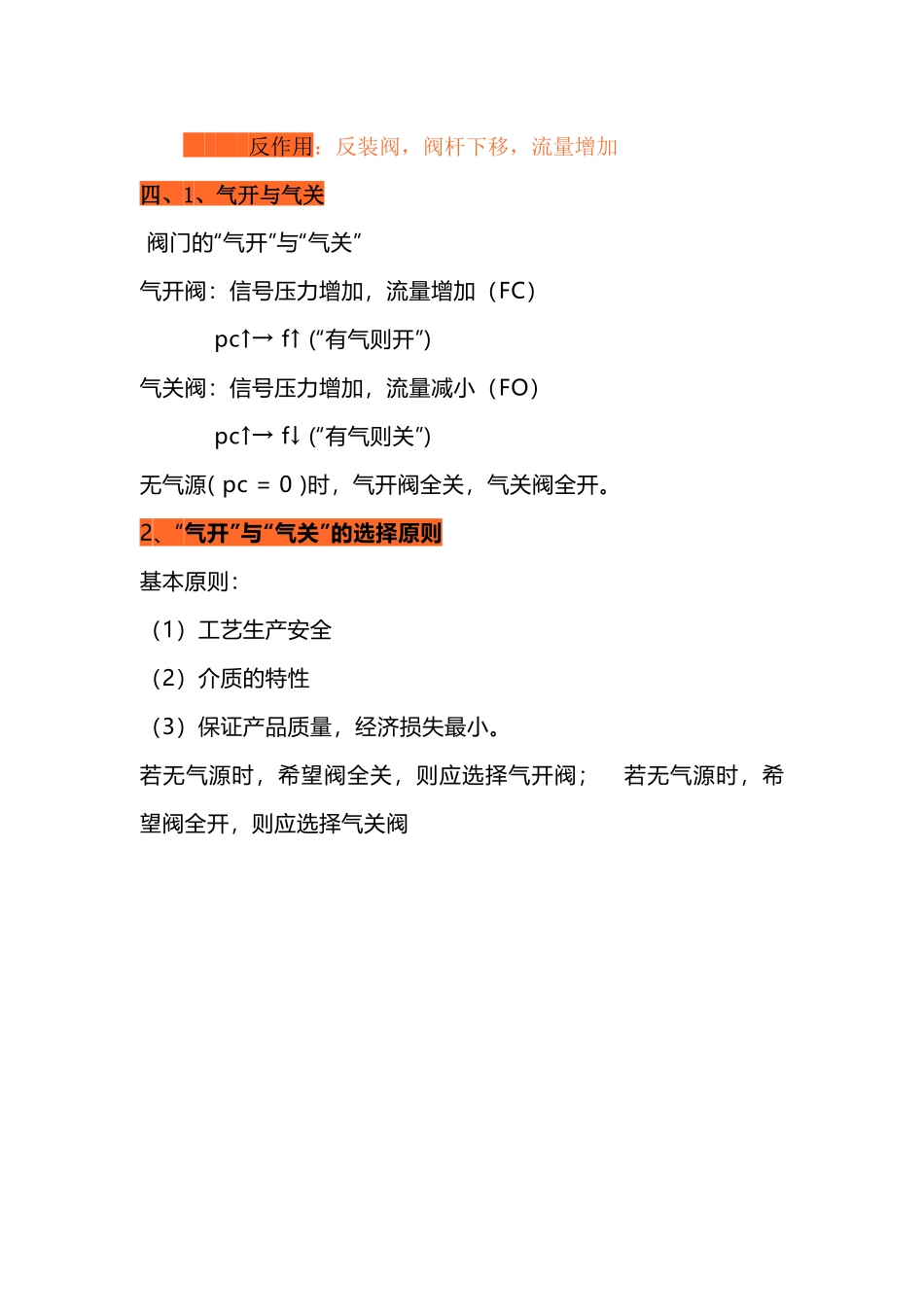

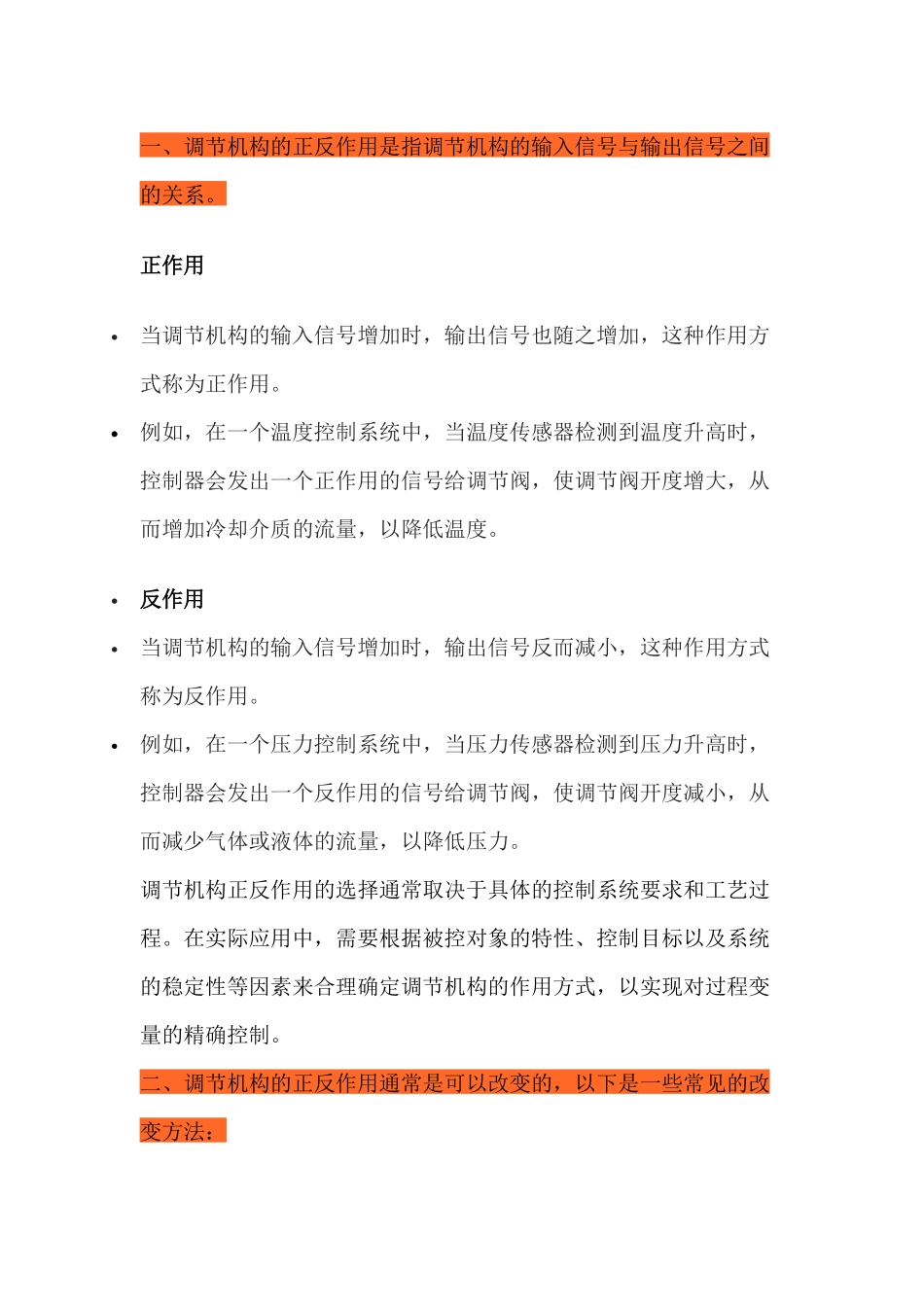

一、调节机构的正反作用是指调节机构的输入信号与输出信号之间的关系。正作用当调节机构的输入信号增加时,输出信号也随之增加,这种作用方式称为正作用。例如,在一个温度控制系统中,当温度传感器检测到温度升高时,控制器会发出一个正作用的信号给调节阀,使调节阀开度增大,从而增加冷却介质的流量,以降低温度。反作用当调节机构的输入信号增加时,输出信号反而减小,这种作用方式称为反作用。例如,在一个压力控制系统中,当压力传感器检测到压力升高时,控制器会发出一个反作用的信号给调节阀,使调节阀开度减小,从而减少气体或液体的流量,以降低压力。调节机构正反作用的选择通常取决于具体的控制系统要求和工艺过程。在实际应用中,需要根据被控对象的特性、控制目标以及系统的稳定性等因素来合理确定调节机构的作用方式,以实现对过程变量的精确控制。二、调节机构的正反作用通常是可以改变的,以下是一些常见的改变方法:改变控制器的输出信号逻辑:许多控制器具有设置正反作用的功能选项。通过修改控制器的相关参数设置,可改变其输出信号与输入偏差之间的关系,进而改变调节机构的作用方式。例如,在工业自动化控制系统中,可编程逻辑控制器(PLC)或分布式控制系统(DCS)可以通过软件组态来调整输出模块的信号逻辑,将原本的正作用输出改为反作用输出,或者反之。调整调节机构的安装方式或连接方式:对于一些机械或气动调节机构,改变其安装位置或连接方式可能会改变其作用方向。例如,某些气动调节阀,通过改变气源的接入位置或调整阀门的安装角度,有可能实现正反作用的转换。但这种方法可能受到具体设备结构和安装条件的限制,并非在所有情况下都可行。使用信号转换装置:可以在控制器与调节机构之间安装信号转换装置,如电气转换器、阀门定位器等。这些装置可以将输入信号进行转换,从而改变调节机构所接收到的信号性质,实现正反作用的改变。例如,一个具有正作用特性的电气转换器,可将控制器输出的电流信号转换为与之成反比的气压信号,以驱动气动调节阀,使其呈现反作用特性。在改变调节机构正反作用时,需要谨慎操作,并充分考虑整个控制系统的稳定性、安全性和控制性能。同时,要对改变后的系统进行全面的测试和调试,以确保其能够正常运行并满足工艺要求。三、正作用:正装阀,阀杆下移,流量减少。 反作用:反装阀,阀杆下移,流量增加四、1、气开与气关 阀门的“气开”与“气关”气开阀:信号压力...
