模板安全图集示例

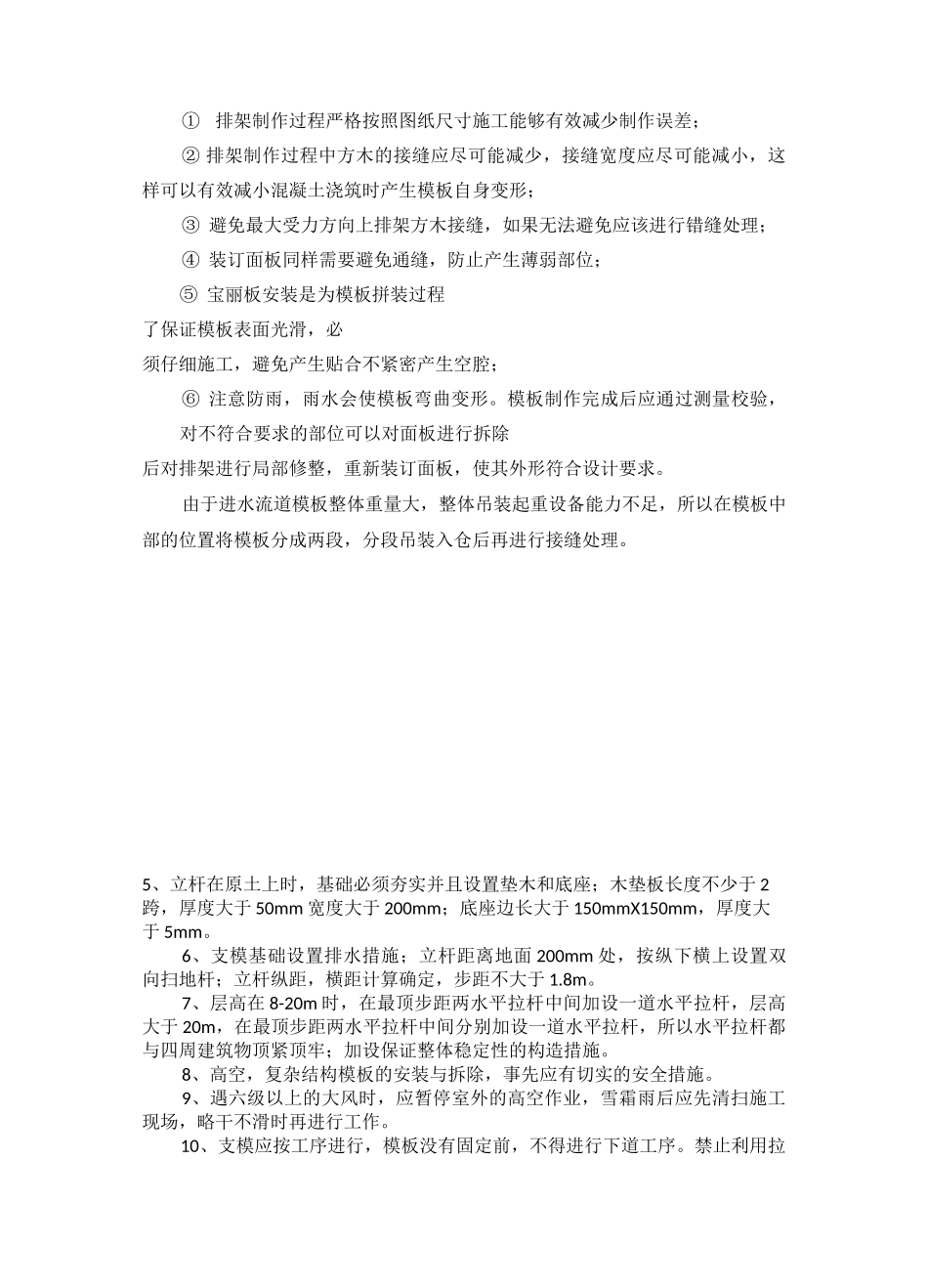

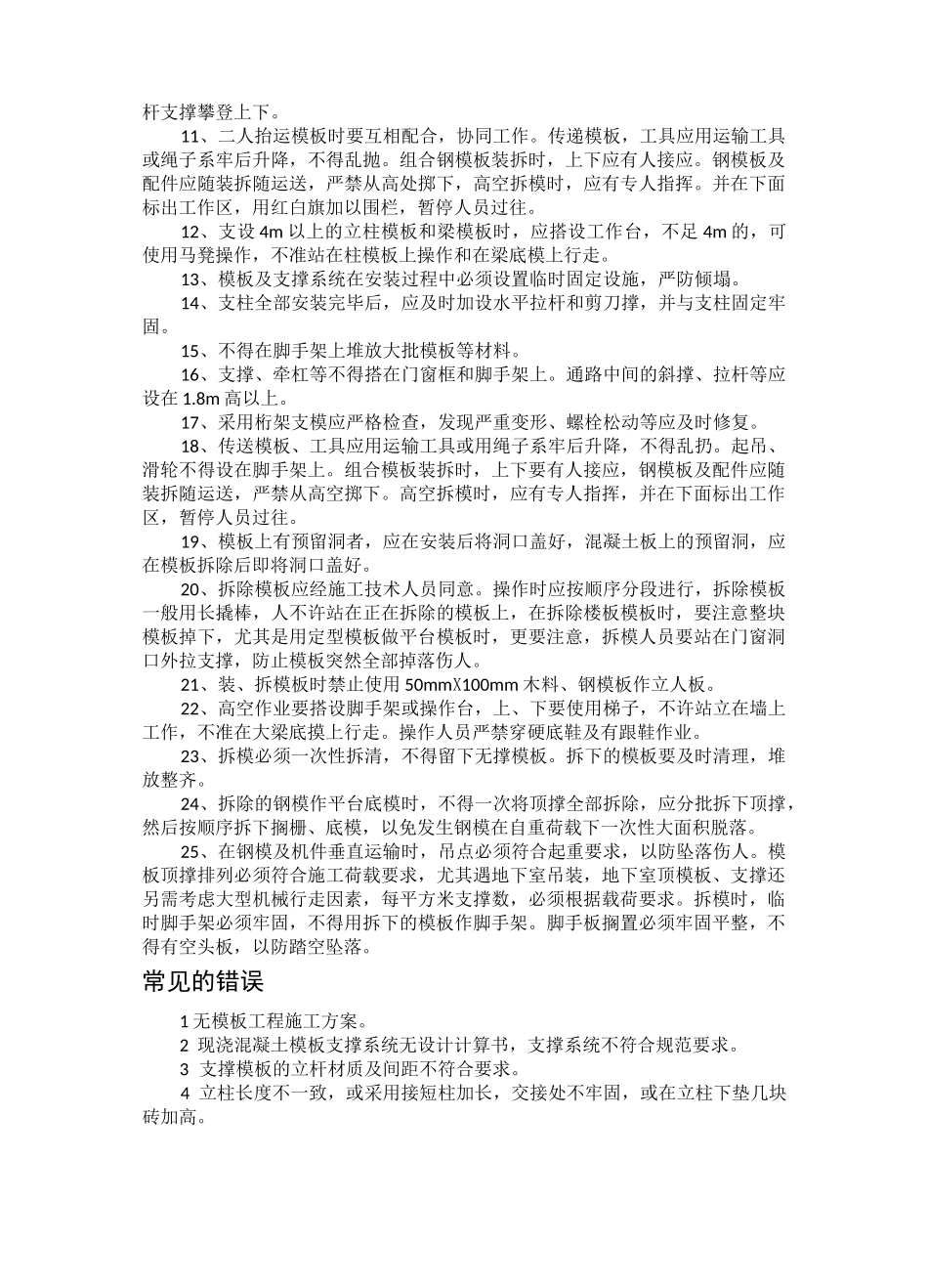

异形模板支撑体系安全图集示例规范依据建筑结构荷载规范 GB5009-2001水利工程建设安全生产管理规定建筑施工模板安全技术规范 JGJ162-2008要点说明1.单位工程负责人应组织模板支撑体系施工方案的编制人员、施工员、安全员，按照专项施工方案和安全技术规程的要求，对安装人员进行书面技术交底，并履行签字手续。2、进入施工现场人员必须戴好安全帽，高空作业人员必须佩带安全带，并做到高挂低用及系牢固。高空作业人员应进行检查，不适宜高空作业的人员，不得进行高空作业。3、施工前对材料进行检查确保符合规范要求。4、确保流道模板曲线成型，采用正交流道中轴线切断面的方法制作排架。模板排架间距不应大于 30cm，否则容易产生模板自身变形影响混凝土质量。5、所有排架制作完成后再进行整体拼装，所有排架制作完成后再进行整体拼装。制作拼装样板控制模板型体。拼装样板根据流道的上、下中线，按设计用5cm 厚木板制作在施工采用脚手架搭设拼装支架，把拼装样板固定在相应位置,沿流道的中线上、下曲面各安装一道。在拼装样板上预先画好每榀排架的位置。安装排架时，从进水侧的排架开始，根据拼装样板上每榀排架的位置逐榀安装。在上、下拼装样板上进行排架的间距控制，调整好位置后，与前一榀排架之间用方木连系固定。由于模板自重和体积较大，为保证拼装排架的稳定，在模板底部增设拼装样板 2 道，并固定牢固。模板表面曲线弧度较大，表面面板采用普通木条无法弯曲成型，难以满足要求，采用 2 层 1cm 厚木板条作为面板，分层钉在排架上。根据检测结果，该方法完全满足设计型体要求。为确保混凝土浇筑表面光滑，在入仓吊装前面板外部贴一层 3mm 厚宝丽板。（2）模板制作拼装模板制作过程是整体质量控制关键环节，对模板外观及结构均产生直接影响。①排架制作过程严格按照图纸尺寸施工能够有效减少制作误差；② 排架制作过程中方木的接缝应尽可能减少，接缝宽度应尽可能减小，这样可以有效减小混凝土浇筑时产生模板自身变形；③ 避免最大受力方向上排架方木接缝，如果无法避免应该进行错缝处理；④ 装订面板同样需要避免通缝，防止产生薄弱部位；⑤ 宝丽板安装是为模板拼装过程了保证模板表面光滑，必须仔细施工，避免产生贴合不紧密产生空腔；⑥ 注意防雨，雨水会使模板弯曲变形。模板制作完成后应通过测量校验，对不符合要求的部位可以对面板进行拆除后对排架进行局部修整，重新装订面板，使其外形符合设计要求。由于进水流道模...
