光伏复杂山坡地形场平方案

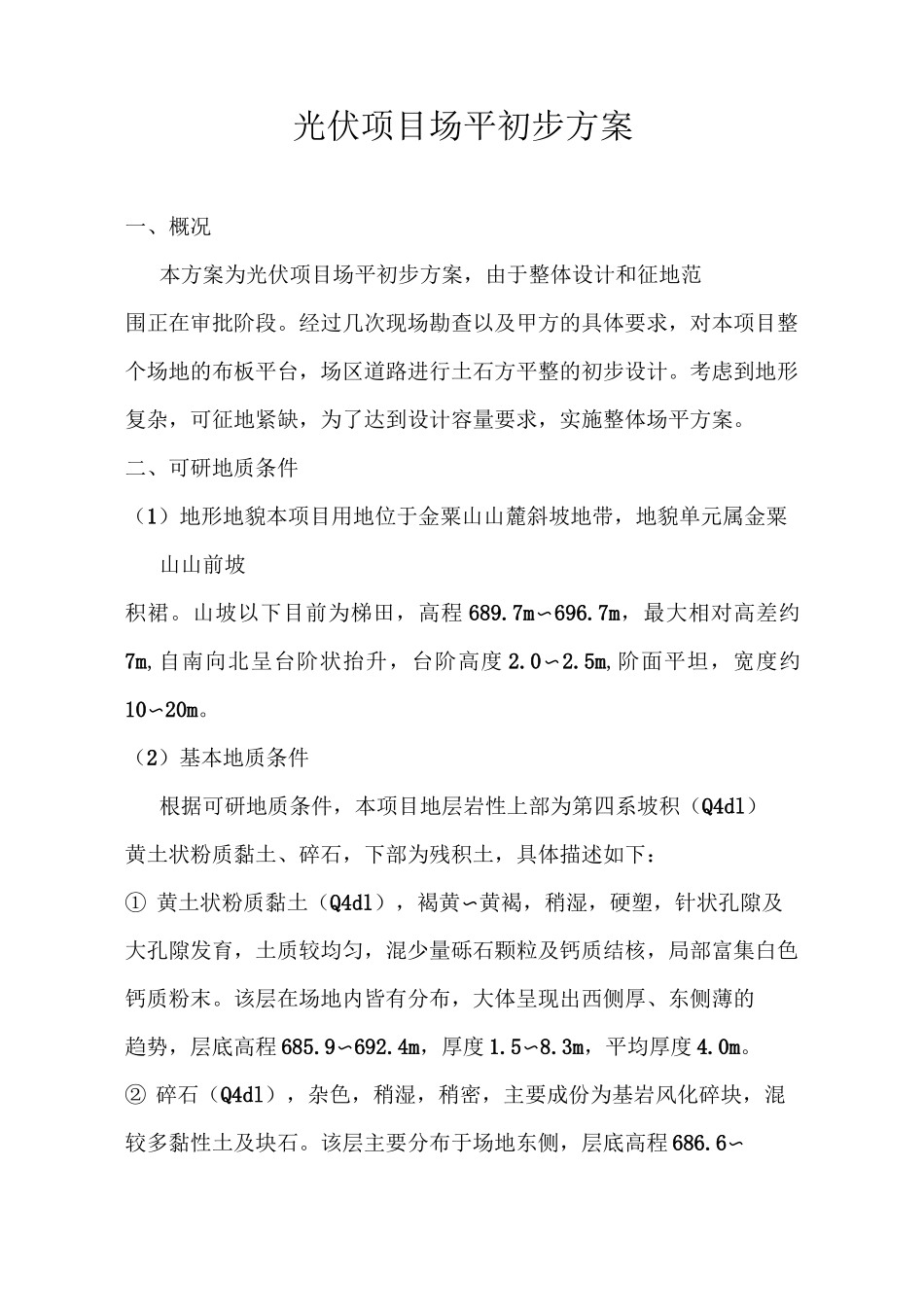

光伏复杂山坡地形场平方案_第1页
1/13

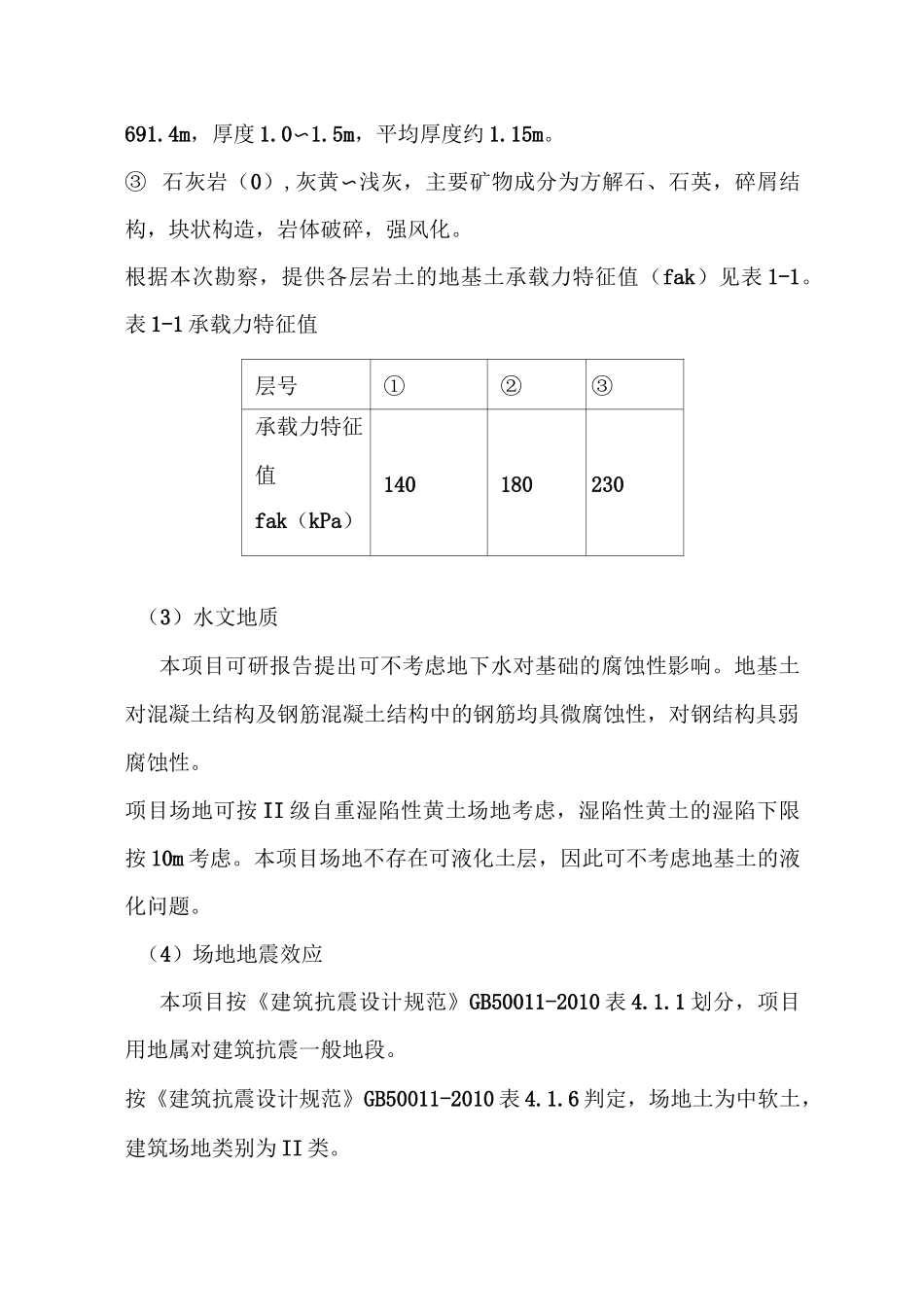

光伏复杂山坡地形场平方案_第2页
2/13

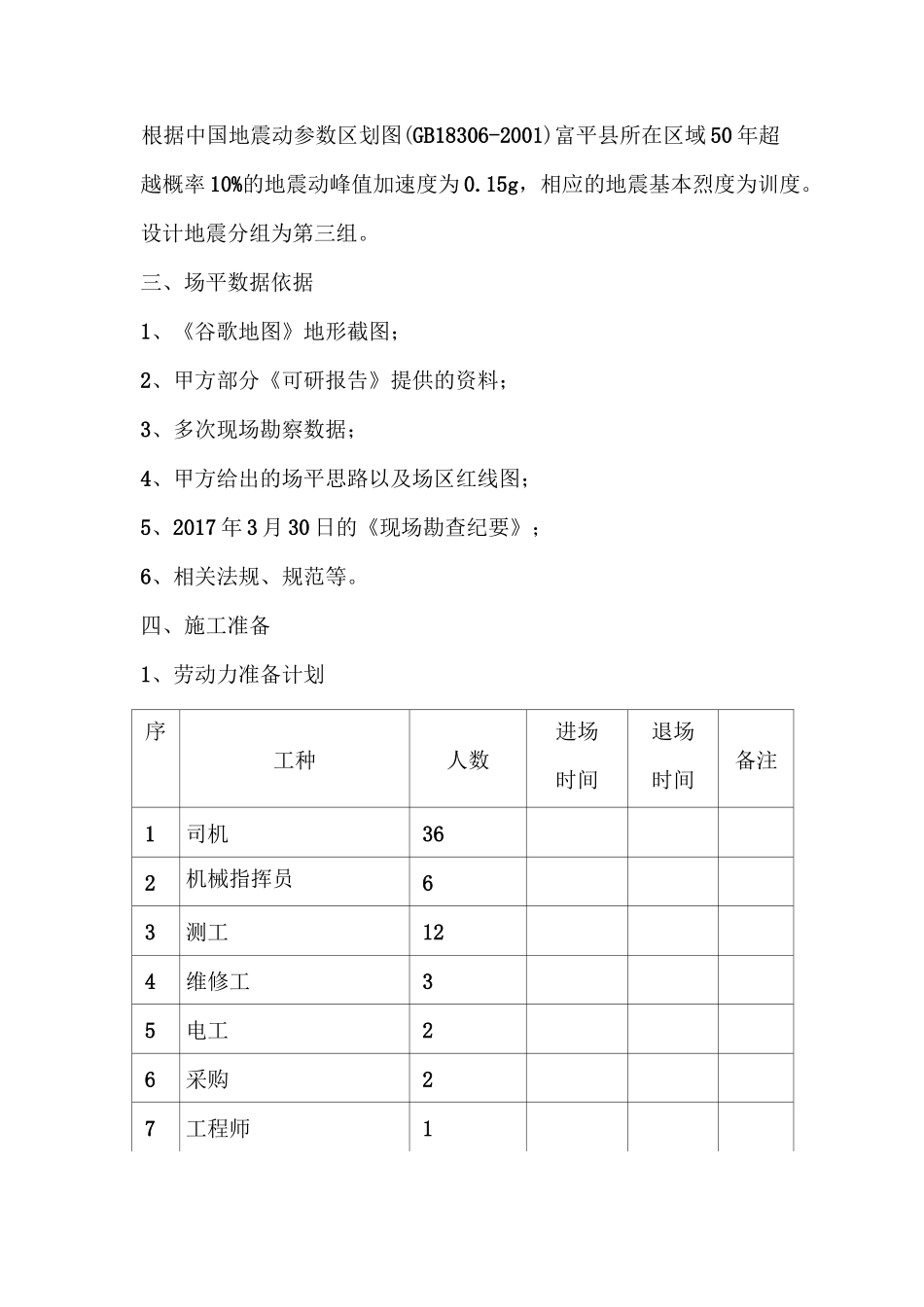

光伏复杂山坡地形场平方案_第3页
3/13
光伏项目场平初步方案一、概况本方案为光伏项目场平初步方案,由于整体设计和征地范围正在审批阶段。经过几次现场勘查以及甲方的具体要求,对本项目整个场地的布板平台,场区道路进行土石方平整的初步设计。考虑到地形复杂,可征地紧缺,为了达到设计容量要求,实施整体场平方案。二、可研地质条件(1)地形地貌本项目用地位于金粟山山麓斜坡地带,地貌单元属金粟山山前坡积裙。山坡以下目前为梯田,高程 689.7m〜696.7m,最大相对高差约7m,自南向北呈台阶状抬升,台阶高度 2.0〜2.5m,阶面平坦,宽度约10〜20m。(2)基本地质条件根据可研地质条件,本项目地层岩性上部为第四系坡积(Q4dl)黄土状粉质黏土、碎石,下部为残积土,具体描述如下:① 黄土状粉质黏土(Q4dl),褐黄〜黄褐,稍湿,硬塑,针状孔隙及大孔隙发育,土质较均匀,混少量砾石颗粒及钙质结核,局部富集白色钙质粉末。该层在场地内皆有分布,大体呈现出西侧厚、东侧薄的趋势,层底高程 685.9〜692.4m,厚度 1.5〜8.3m,平均厚度 4.0m。② 碎石(Q4dl),杂色,稍湿,稍密,主要成份为基岩风化碎块,混较多黏性土及块石。该层主要分布于场地东侧,层底高程 686.6〜691.4m,厚度 1.0〜1.5m,平均厚度约 1.15m。③ 石灰岩(0),灰黄〜浅灰,主要矿物成分为方解石、石英,碎屑结构,块状构造,岩体破碎,强风化。根据本次勘察,提供各层岩土的地基土承载力特征值(fak)见表 1-1。表 1-1 承载力特征值层号①②③承载力特征值fak(kPa)140180230(3)水文地质本项目可研报告提出可不考虑地下水对基础的腐蚀性影响。地基土对混凝土结构及钢筋混凝土结构中的钢筋均具微腐蚀性,对钢结构具弱腐蚀性。项目场地可按 II 级自重湿陷性黄土场地考虑,湿陷性黄土的湿陷下限按 10m 考虑。本项目场地不存在可液化土层,因此可不考虑地基土的液化问题。(4)场地地震效应本项目按《建筑抗震设计规范》GB50011-2010 表 4.1.1 划分,项目用地属对建筑抗震一般地段。按《建筑抗震设计规范》GB50011-2010 表 4.1.6 判定,场地土为中软土,建筑场地类别为 II 类。根据中国地震动参数区划图(GB18306-2001)富平县所在区域 50 年超越概率 10%的地震动峰值加速度为 0.15g,相应的地震基本烈度为训度。设计地震分组为第三组。三、场平数据依据1、《谷歌地图》地形截图;2、甲方部分《可研报告》提供的资料;3、多次现场勘察数据;4、甲方给出的场平思路以及场区红线图;5、20...
