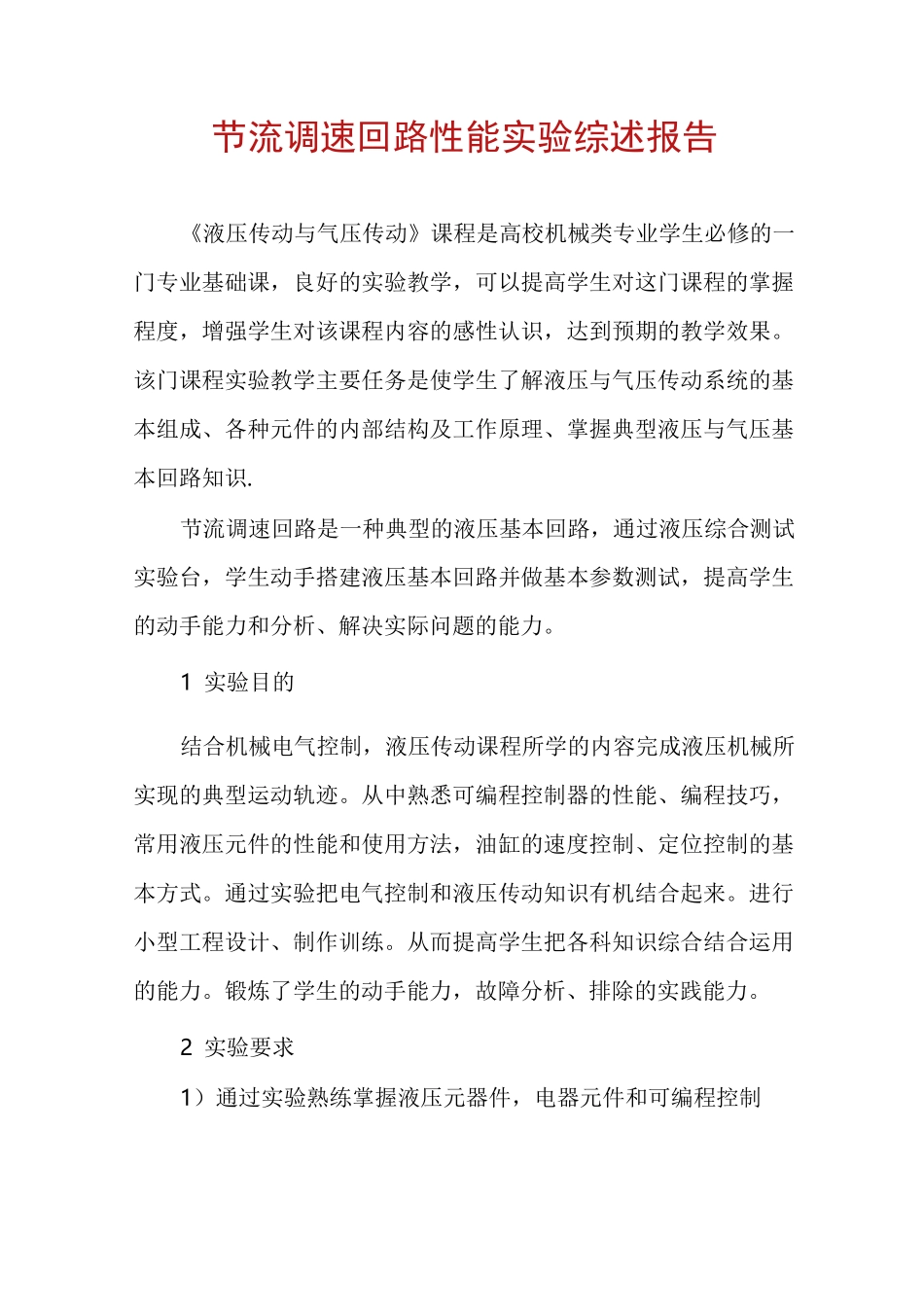

节流调速回路性能实验综述报告《液压传动与气压传动》课程是高校机械类专业学生必修的一门专业基础课,良好的实验教学,可以提高学生对这门课程的掌握程度,增强学生对该课程内容的感性认识,达到预期的教学效果。该门课程实验教学主要任务是使学生了解液压与气压传动系统的基本组成、各种元件的内部结构及工作原理、掌握典型液压与气压基本回路知识.节流调速回路是一种典型的液压基本回路,通过液压综合测试实验台,学生动手搭建液压基本回路并做基本参数测试,提高学生的动手能力和分析、解决实际问题的能力。1 实验目的结合机械电气控制,液压传动课程所学的内容完成液压机械所实现的典型运动轨迹。从中熟悉可编程控制器的性能、编程技巧,常用液压元件的性能和使用方法,油缸的速度控制、定位控制的基本方式。通过实验把电气控制和液压传动知识有机结合起来。进行小型工程设计、制作训练。从而提高学生把各科知识综合结合运用的能力。锻炼了学生的动手能力,故障分析、排除的实践能力。2 实验要求1)通过实验熟练掌握液压元器件,电器元件和可编程控制器的性能、结构原理,能根据提供的元件、控制器设计一个简单的控制回路。2)完成一个从方案設计、编程设计、油路设计到油路的组装连接和调试、改进的工程设计实施的全过程的培训和锻炼。3)以进口节流调速回路为例了解节流调速回路的组成及调速原理,掌握变负载和恒负载工况下,速度-负载特性和功率特性曲线特点和测试方法4)分析比较变负载和恒负载节流调速性能特点3 实验内容1)设计节流调速回路并做仿真演示实验① 实验说明进油节流调速回路就是将节流阀(或调速阀)装在进油路上。油路的特点是调速范围大,但油泵在溢流阀的恒压下工作,由于油缸无背压,运动平稳性差,不能在负性负载下工作,且油缸两腔压差大。如果在高压下工作时,油通过流量阀再进入油缸,会使油温升高快,导致油的粘度下降,引起较大的泄漏,影响工作性能。② 实验基本配置双作用单出杆油缸 1 个;二位四通电磁换向阀 1 个;节流阀1 个;单向阀 1 个;三通 2 个;油管 7 根。③ 具体实验步骤设计节流调速回路图(如图),按回路图在实验台上搭接实验回路,将电磁铁插头按原理图的标示插入实验台扩展模板输出区对应的插座,女如 Y2-Y2 即可;实验时将 PLC 与继电器控制旋钮,旋到 PLC 控制位置。实验时,当 Y2 通电时,油缸左行,调整 J1 的节流口的大小,可以得到油缸不同的速度。④ 仿真软件操...
