IEC103规约报文格式

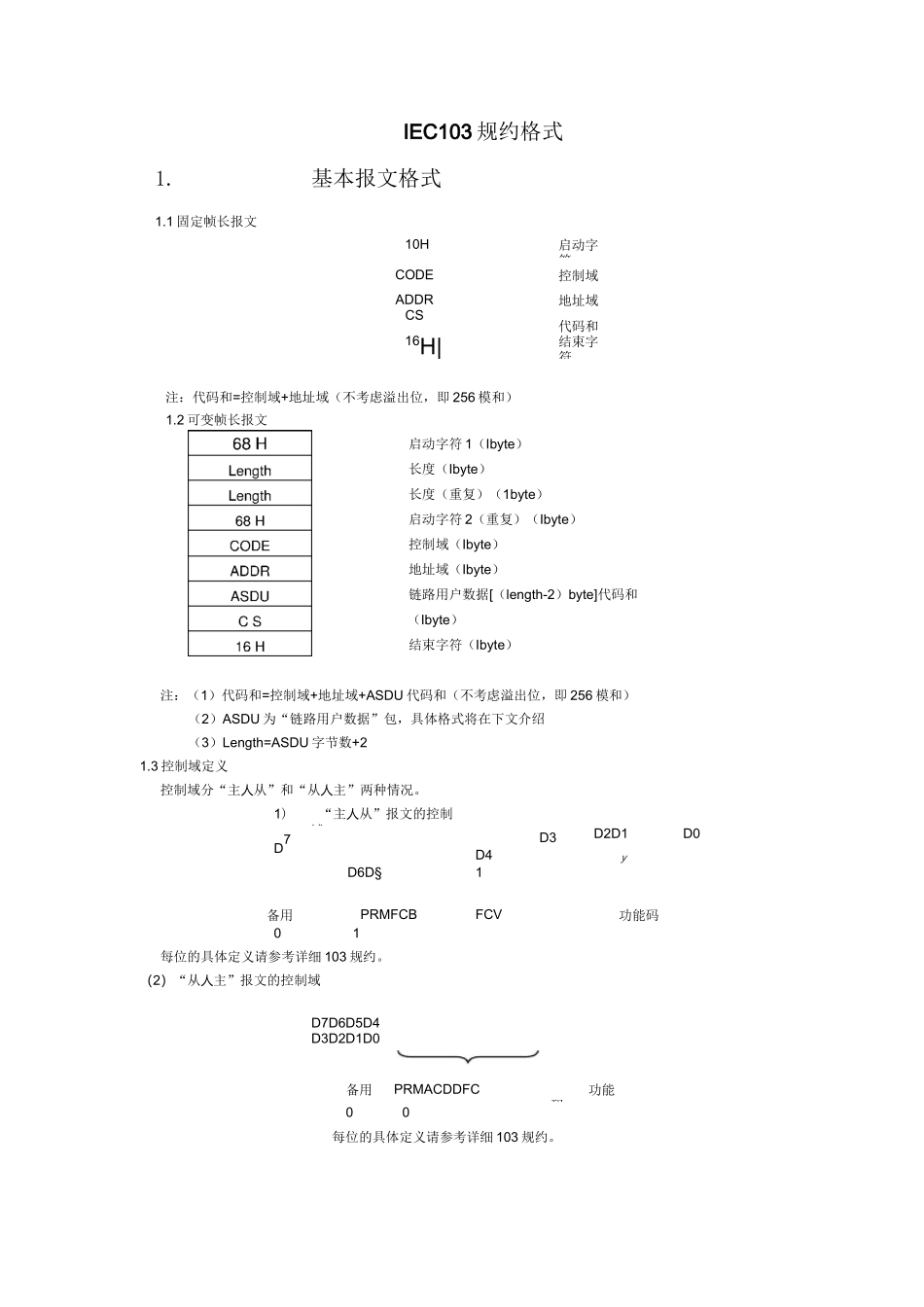

IEC103 规约格式1.基本报文格式1.1 固定帧长报文10H启动字符CODE控制域ADDR地址域CS代码和16H|结束字符注：代码和=控制域+地址域（不考虑溢出位，即 256 模和）启动字符 1（Ibyte）长度（Ibyte）长度（重复）（1byte）启动字符 2（重复）（Ibyte）控制域（Ibyte）地址域（Ibyte）链路用户数据[（length-2）byte]代码和（Ibyte）结束字符（Ibyte）注：（1）代码和=控制域+地址域+ASDU 代码和（不考虑溢出位，即 256 模和）（2）ASDU 为“链路用户数据”包，具体格式将在下文介绍（3）Length=ASDU 字节数+21.3 控制域定义控制域分“主人从”和“从人主”两种情况。1)“主人从”报文的控制域D7D6D§D41D3D2D1yD0备用PRMFCBFCV功能码01每位的具体定义请参考详细 103 规约。（2）“从人主”报文的控制域D7D6D5D4D3D2D1D0备用PRMACDDFC功能码00每位的具体定义请参考详细 103 规约。1.2 可变帧长报文1.4 地址域地址域为主站与之通信的从站地址，0-254：设备地址，255：广播地址2.链路规约数据单元(LDPU)控制方向：从控制系统到继电保护设备(或间隔单元)的传输方向。监视方向：从继电保护设备(或间隔单元)到控制系统的传输方向。2.1 控制方向•复位帧计数位IOH47H链路地址域帧校验和(CS)16H•复位通信单元10H40H链路地址域帧校验和(CS)16H•召唤 1 级数据10H01FCB11010链路地址域帧校验和(CS)16H•召唤 2 级用户数据10H01FCB11011链路地址域帧校验和(CS)16H•请求链路状态10H01 FCB 01001 链路地址域帧校验和(CS)16H2.2 监视方向•确认帧：10H00ACDDFC0000链路地址域帧校验和(CS)16H•忙帧：10H00 ACDDFC 0001 链路地址域帧校验和(CS)16H•无所要求的数据帧回答：10H00ACDDFC1001链路地址域帧校验和(CS)16H•链路状态响应帧：10H00ACDDFC****链路地址域帧校验和(CS)16H图中*表示：=<11>=链路工作正常，：=<14>=链路服务未工作，：=<11>=链路服务未实现。2.3 可变帧长的链路规约数据单元 LDPULDPU 由两部分组成：链路控制规约信息(LPCI)和应用服务数据单元(ASDU)。ASDU 即是指可变帧长帧格式中的链路用户数据，而 LPCI 则是指可变帧长帧格式中除链路用户数据外的其他部分。ASDU 类型标识(1byte)可变结构限定词传送原因应用服务数据单元公共地址功能类型信息序号类型标识、可变结构限定词等的具体定义请参考详细规约。3 常用 ASDUs 的定义和报文举例3.1 初始化及总召唤ASDU5 标识报文类型标识 TYP05HVSQ81H传送原...
