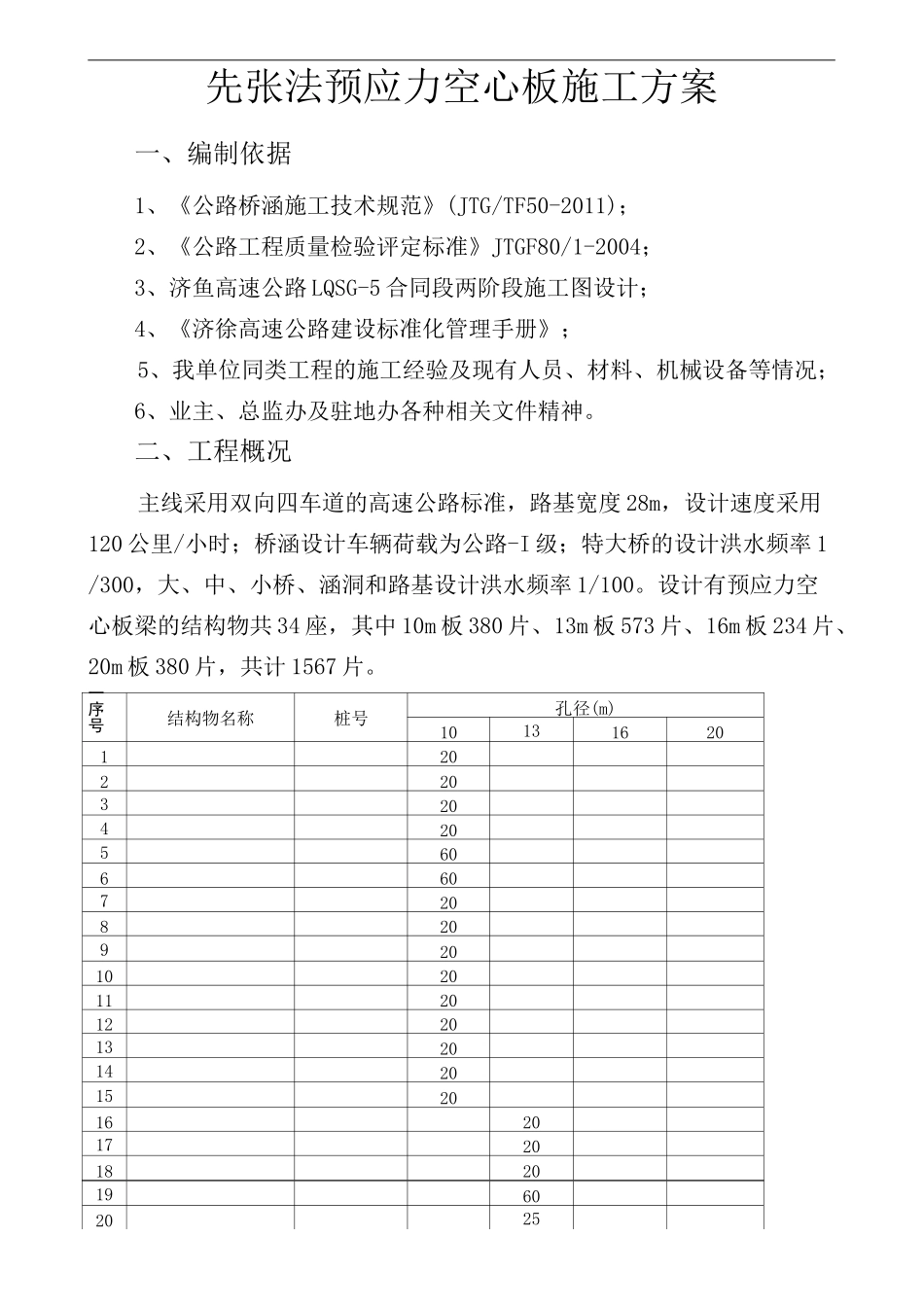

先张法预应力空心板施工方案HENsystemofficeroom【HEN16H-HENS2AHENS8Q8-HENH1688】先张法预应力空心板施工方案一、编制依据1、《公路桥涵施工技术规范》(JTG/TF50-2011)；2、《公路工程质量检验评定标准》JTGF80/1-2004；3、济鱼高速公路 LQSG-5 合同段两阶段施工图设计；4、《济徐高速公路建设标准化管理手册》；5、我单位同类工程的施工经验及现有人员、材料、机械设备等情况；6、业主、总监办及驻地办各种相关文件精神。二、工程概况主线采用双向四车道的高速公路标准，路基宽度 28m，设计速度采用120 公里/小时；桥涵设计车辆荷载为公路-I 级；特大桥的设计洪水频率 1/300，大、中、小桥、涵洞和路基设计洪水频率 1/100。设计有预应力空心板梁的结构物共 34 座，其中 10m 板 380 片、13m 板 573 片、16m 板 234 片、20m 板 380 片，共计 1567 片。一序号结构物名称桩号孔径(m)10131620120220320420560660720820920102011201220132014201520162017201820196020252198228238024602520262227602820296030603111432603312034260合计三、设计要点1、预应力混凝土空心板按部分预应力混凝土 A 类构件设计。设计计算采用平面杆系结构计算软件计算，桥面现浇层参与结构受力荷载横向分配系数采用铰接板、刚接板法计算，并用梁格法进行检算。空心板顶板计算按单向板和悬臂板计算。并采用空间结构计算软件复核。2、设计参数(1) 混凝土：C50 混凝土重度 Y 二 m3,弹性模量 EC=X104MPa。C40 混凝土重度 Y 二 m3,弹性模量 EC=X104MPa。(2) 预应力筋：采用抗拉强度标准值 fpk=1860MPa,公称直径 d=的低松弛高强度钢绞线，其力学性能指标应符合《预应力混凝土用钢绞线》(GB/T5224-2003)的规定。Ep=X105MPa,松弛率 P 二，松弛系数 2=。(3) 竖向梯度温度效应：按《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTGD62-2004)规定取值：竖向日照正温差 T1=14°C,T2=°C,A=300mm；竖向日照反温差 T1=C,T2=°C,A=300mm。四、施工条件1、临时供电预制场西侧设置一台 500kva 变压器，并配备 120kw 发电机一台，可以满足拌合站及预制场用电需要。2、施工用水预制场、拌合站施工用水采用深井取水，水质已经送检测部门并检验合格，可以满足施工用水需要。3、施工通讯施工期间项目部和施工队主要以手机联系为主；项目部和业主、监理等通讯联络除采用手机外，还可以采用程控电话、互联网及传真机等联系方式。4、临时便道预...
