换热器施工方案

换热器施工方案_第1页
1/11

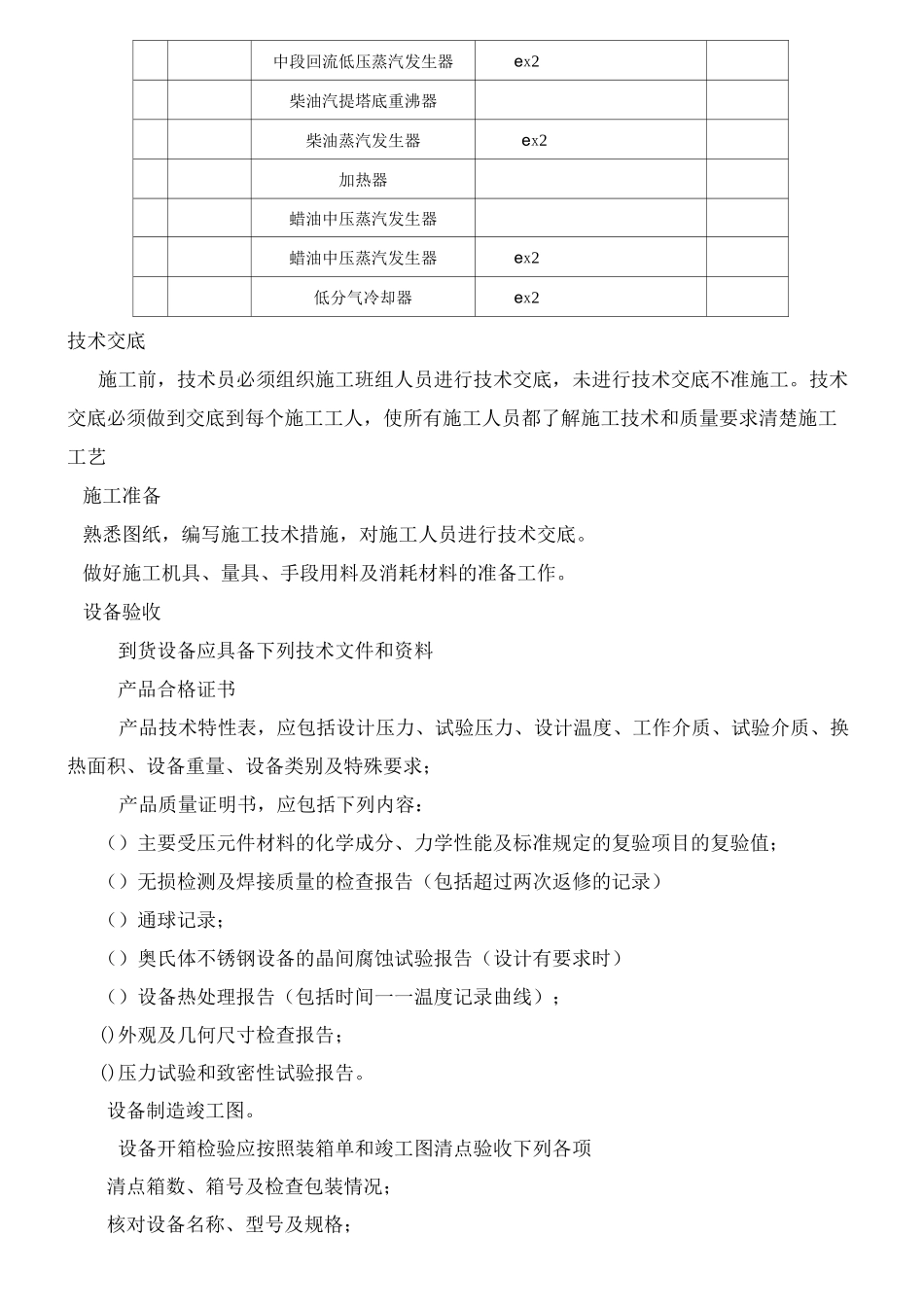

换热器施工方案_第2页
2/11
换热器施工方案_第3页
3/11
班级姓名学号安装班段洪章换热器施工方案编制依据《石油化工换热设备施工及验收规范》《石油化工设备和管道涂料防腐蚀技术规范》《管壳式换热器防腐涂层施工技术条件》《管壳式换热器》《石油化工施工安全技术规程》《钢制卧式容器》主要工程量一览表序号设备位号名称规格型号备注反应流出物混合进料换热器0X反应流出物混合进料换热器0X反应流出物混合进料换热器0X热高分气混合氢换热器0X蜡油原料油换热器蜡油原料油换热器蜡油原料油换热器新氢压缩机一级出口冷却器随机带新氢压缩机一级出口冷却器随机带新氢压缩机二级出口冷却器随机带新氢压缩机二级出口冷却器随机带除氧水冷却器气封气冷却器00脱硫化氢汽提塔顶后冷器蜡油分馏塔进料换热器ex2蜡油分馏塔进料换热器ex2蜡油分馏塔进料换热器ex2蜡油分馏塔进料换热器ex2产品分馏塔顶后冷器中段回流低压蒸汽发生器ex2柴油汽提塔底重沸器柴油蒸汽发生器ex2加热器蜡油中压蒸汽发生器蜡油中压蒸汽发生器ex2低分气冷却器ex2技术交底施工前,技术员必须组织施工班组人员进行技术交底,未进行技术交底不准施工。技术交底必须做到交底到每个施工工人,使所有施工人员都了解施工技术和质量要求清楚施工工艺施工准备熟悉图纸,编写施工技术措施,对施工人员进行技术交底。做好施工机具、量具、手段用料及消耗材料的准备工作。设备验收到货设备应具备下列技术文件和资料产品合格证书产品技术特性表,应包括设计压力、试验压力、设计温度、工作介质、试验介质、换热面积、设备重量、设备类别及特殊要求;产品质量证明书,应包括下列内容:()主要受压元件材料的化学成分、力学性能及标准规定的复验项目的复验值;()无损检测及焊接质量的检查报告(包括超过两次返修的记录)()通球记录;()奥氏体不锈钢设备的晶间腐蚀试验报告(设计有要求时)()设备热处理报告(包括时间一一温度记录曲线);()外观及几何尺寸检查报告;()压力试验和致密性试验报告。设备制造竣工图。设备开箱检验应按照装箱单和竣工图清点验收下列各项清点箱数、箱号及检查包装情况;核对设备名称、型号及规格;检查接管的规格、方位及数量;核对设备备件、附件的规格尺寸、型号及数量;检查表面损伤、变形及锈蚀情况;设备开箱检验应在有关单位参加下进行检验结果应签字认可设备保管设备和备件、附件及技术文件等验收后应清点登记,并妥善保管;换热设备存放地点应设在地势较高、易排水、道路畅通的场所;在露天存放的换热设备应用不...
