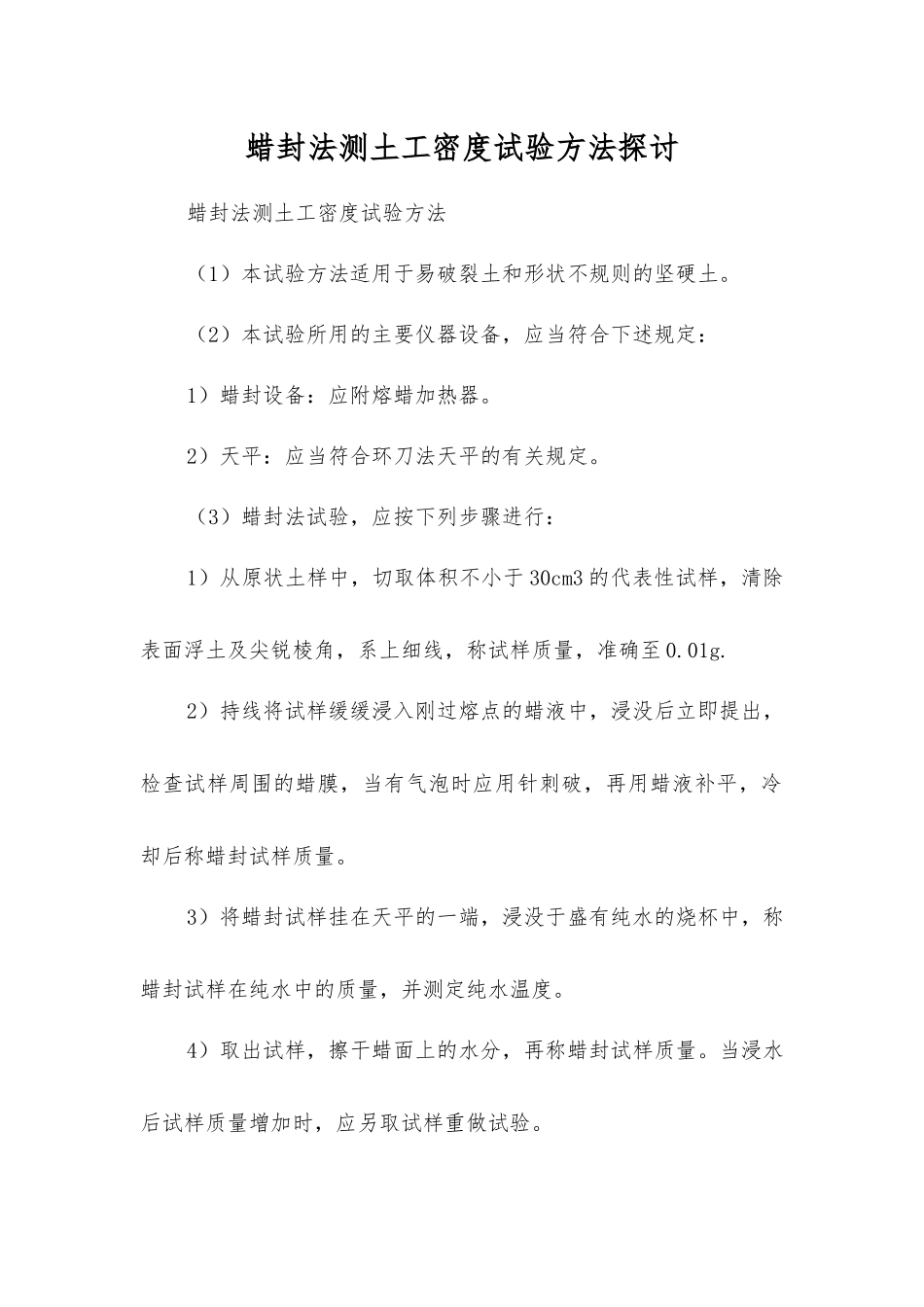

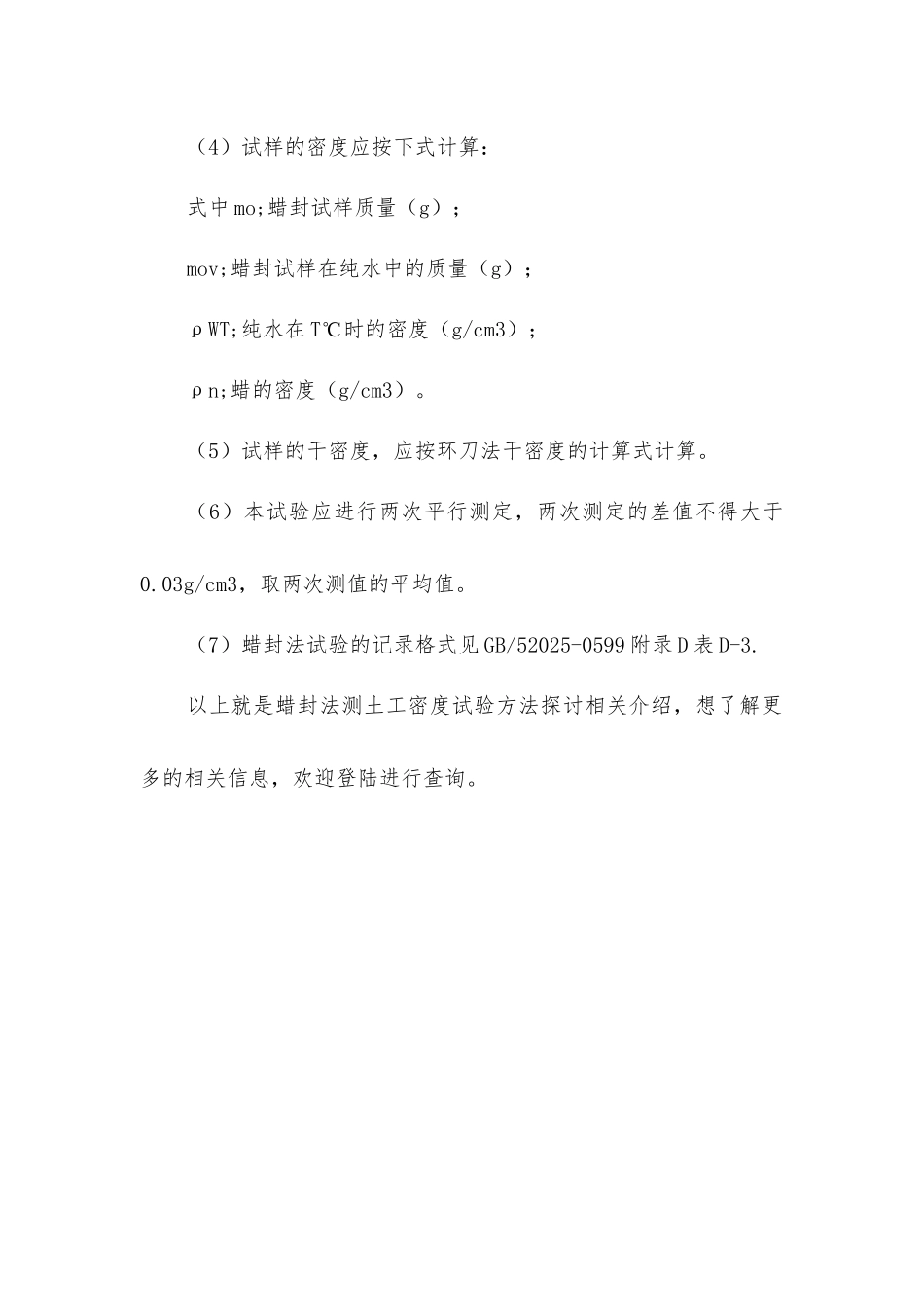

蜡封法测土工密度试验方法探讨蜡封法测土工密度试验方法（1）本试验方法适用于易破裂土和形状不规则的坚硬土。（2）本试验所用的主要仪器设备，应当符合下述规定：1）蜡封设备：应附熔蜡加热器。2）天平：应当符合环刀法天平的有关规定。（3）蜡封法试验，应按下列步骤进行：1）从原状土样中，切取体积不小于 30cm3 的代表性试样，清除表面浮土及尖锐棱角，系上细线，称试样质量，准确至 0.01g.2）持线将试样缓缓浸入刚过熔点的蜡液中，浸没后立即提出，检查试样周围的蜡膜，当有气泡时应用针刺破，再用蜡液补平，冷却后称蜡封试样质量。3）将蜡封试样挂在天平的一端，浸没于盛有纯水的烧杯中，称蜡封试样在纯水中的质量，并测定纯水温度。4）取出试样，擦干蜡面上的水分，再称蜡封试样质量。当浸水后试样质量增加时，应另取试样重做试验。（4）试样的密度应按下式计算：式中 mo;蜡封试样质量（g）；mov;蜡封试样在纯水中的质量（g）；ρWT;纯水在 T℃时的密度（g/cm3）；ρn;蜡的密度（g/cm3）。（5）试样的干密度，应按环刀法干密度的计算式计算。（6）本试验应进行两次平行测定，两次测定的差值不得大于0.03g/cm3，取两次测值的平均值。（7）蜡封法试验的记录格式见 GB/52025-0599 附录 D 表 D-3.以上就是蜡封法测土工密度试验方法探讨相关介绍，想了解更多的相关信息，欢迎登陆进行查询。
