装设接地线电工技术操作规程

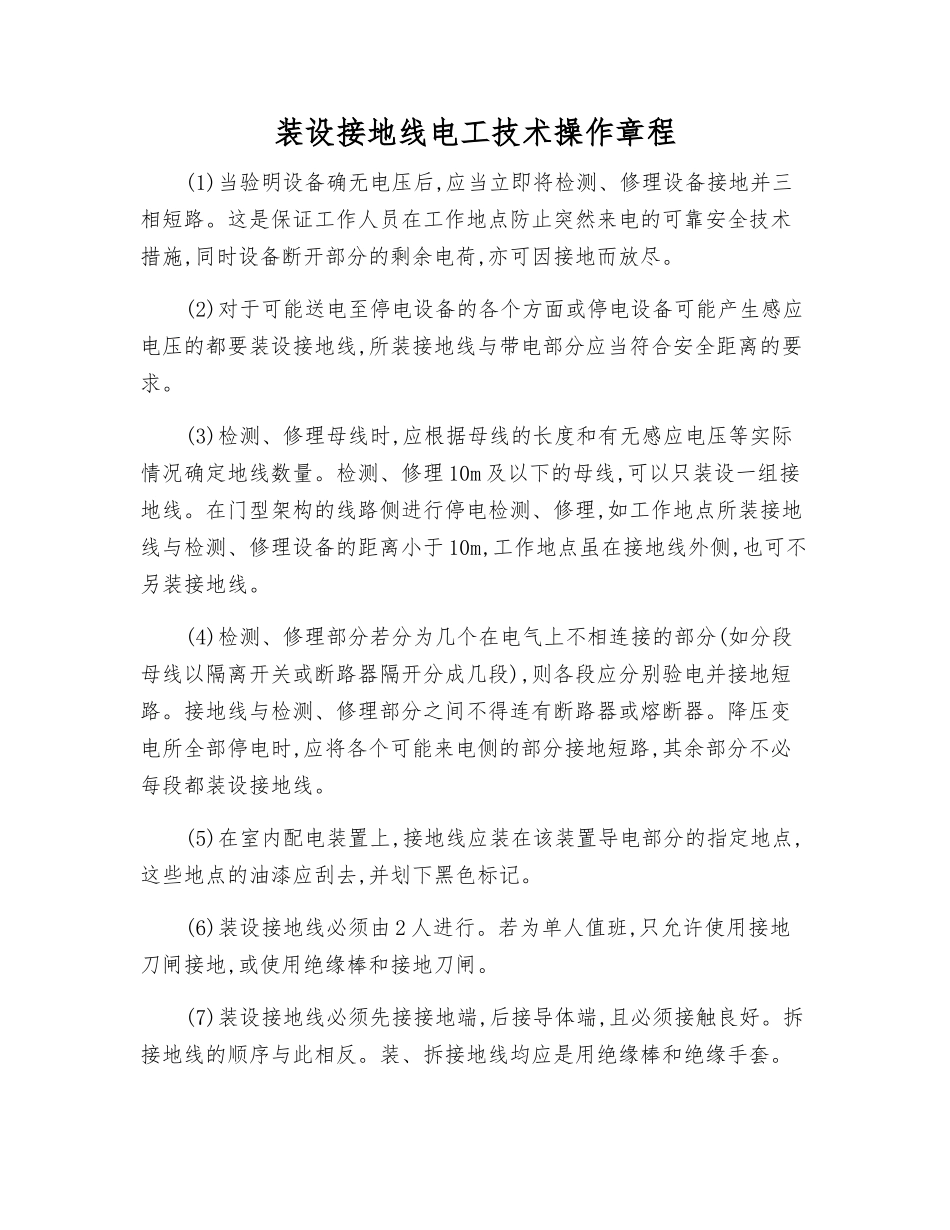

装设接地线电工技术操作规程_第1页
1/2

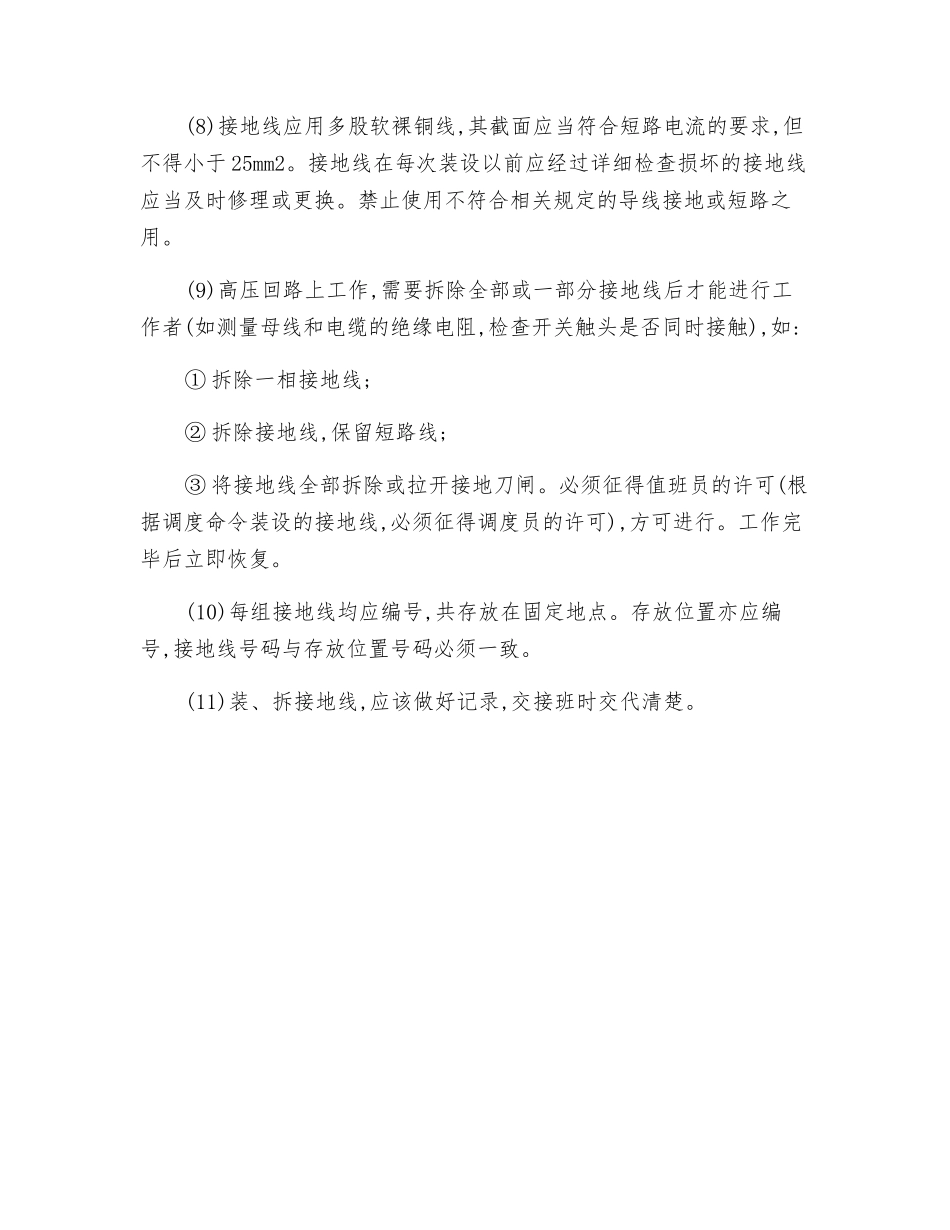

装设接地线电工技术操作规程_第2页
2/2
装设接地线电工技术操作章程(1)当验明设备确无电压后,应当立即将检测、修理设备接地并三相短路。这是保证工作人员在工作地点防止突然来电的可靠安全技术措施,同时设备断开部分的剩余电荷,亦可因接地而放尽。(2)对于可能送电至停电设备的各个方面或停电设备可能产生感应电压的都要装设接地线,所装接地线与带电部分应当符合安全距离的要求。(3)检测、修理母线时,应根据母线的长度和有无感应电压等实际情况确定地线数量。检测、修理 10m 及以下的母线,可以只装设一组接地线。在门型架构的线路侧进行停电检测、修理,如工作地点所装接地线与检测、修理设备的距离小于 10m,工作地点虽在接地线外侧,也可不另装接地线。(4)检测、修理部分若分为几个在电气上不相连接的部分(如分段母线以隔离开关或断路器隔开分成几段),则各段应分别验电并接地短路。接地线与检测、修理部分之间不得连有断路器或熔断器。降压变电所全部停电时,应将各个可能来电侧的部分接地短路,其余部分不必每段都装设接地线。(5)在室内配电装置上,接地线应装在该装置导电部分的指定地点,这些地点的油漆应刮去,并划下黑色标记。(6)装设接地线必须由 2 人进行。若为单人值班,只允许使用接地刀闸接地,或使用绝缘棒和接地刀闸。(7)装设接地线必须先接接地端,后接导体端,且必须接触良好。拆接地线的顺序与此相反。装、拆接地线均应是用绝缘棒和绝缘手套。(8)接地线应用多股软裸铜线,其截面应当符合短路电流的要求,但不得小于 25mm2。接地线在每次装设以前应经过详细检查损坏的接地线应当及时修理或更换。禁止使用不符合相关规定的导线接地或短路之用。(9)高压回路上工作,需要拆除全部或一部分接地线后才能进行工作者(如测量母线和电缆的绝缘电阻,检查开关触头是否同时接触),如:① 拆除一相接地线;② 拆除接地线,保留短路线;③ 将接地线全部拆除或拉开接地刀闸。必须征得值班员的许可(根据调度命令装设的接地线,必须征得调度员的许可),方可进行。工作完毕后立即恢复。(10)每组接地线均应编号,共存放在固定地点。存放位置亦应编号,接地线号码与存放位置号码必须一致。(11)装、拆接地线,应该做好记录,交接班时交代清楚。
