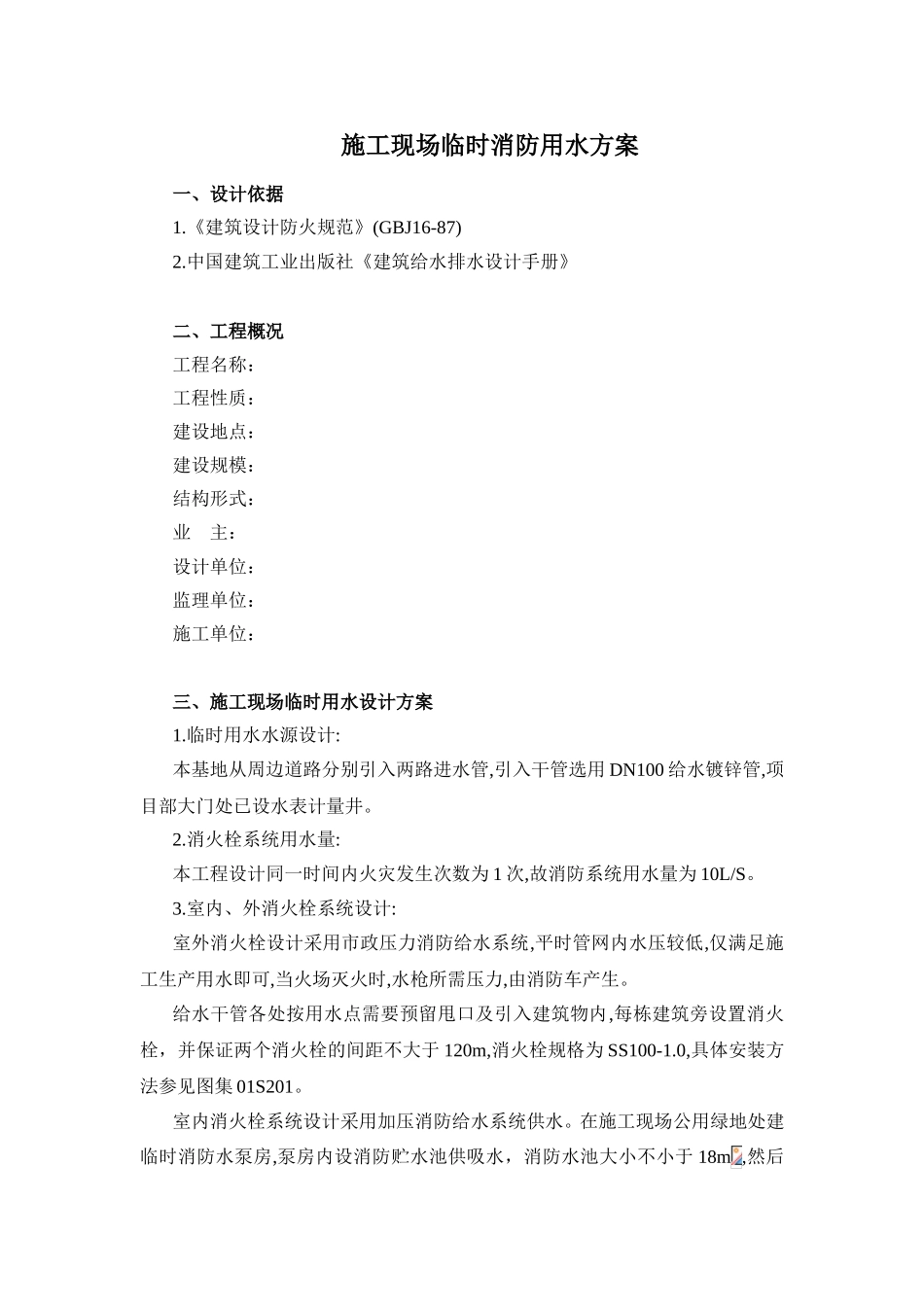

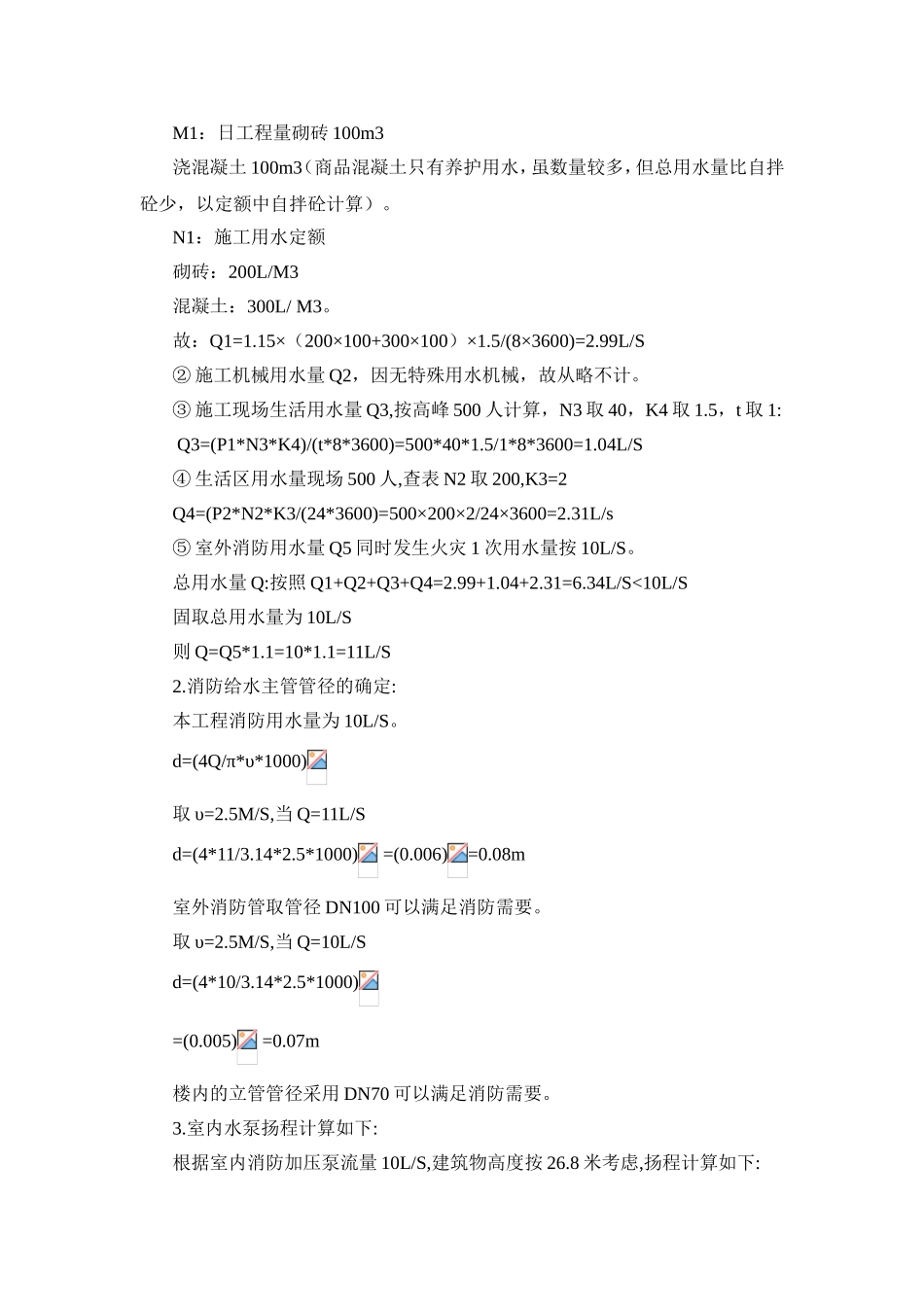

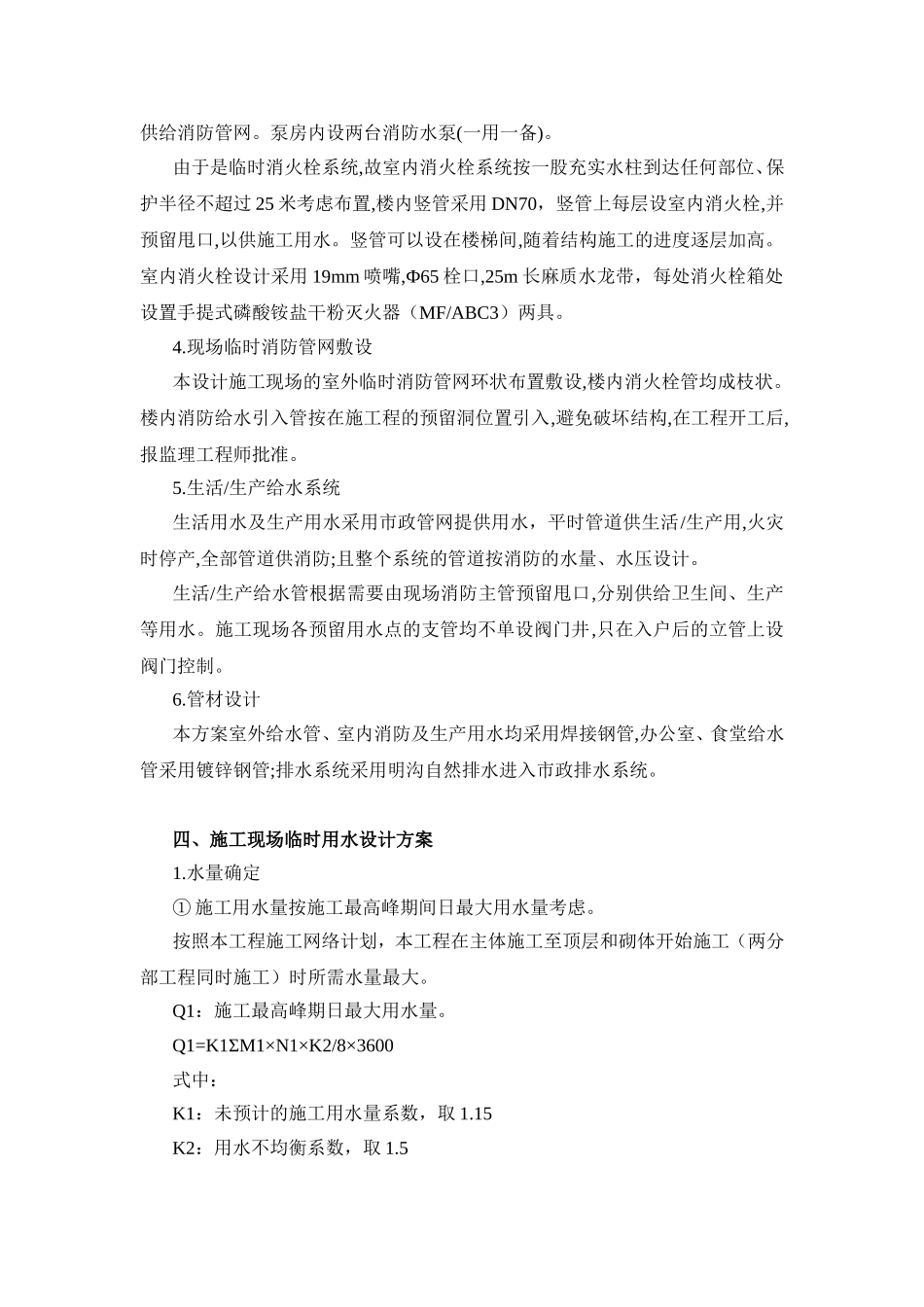

施工现场临时消防用水方案一、设计依据1.《建筑设计防火规范》(GBJ16-87)2.中国建筑工业出版社《建筑给水排水设计手册》二、工程概况工程名称：工程性质：建设地点：建设规模：结构形式：业主：设计单位：监理单位：施工单位：三、施工现场临时用水设计方案1.临时用水水源设计:本基地从周边道路分别引入两路进水管,引入干管选用DN100给水镀锌管,项目部大门处已设水表计量井。2.消火栓系统用水量:本工程设计同一时间内火灾发生次数为1次,故消防系统用水量为10L/S。3.室内、外消火栓系统设计:室外消火栓设计采用市政压力消防给水系统,平时管网内水压较低,仅满足施工生产用水即可,当火场灭火时,水枪所需压力,由消防车产生。给水干管各处按用水点需要预留甩口及引入建筑物内,每栋建筑旁设置消火栓，并保证两个消火栓的间距不大于120m,消火栓规格为SS100-1.0,具体安装方法参见图集01S201。室内消火栓系统设计采用加压消防给水系统供水。在施工现场公用绿地处建临时消防水泵房,泵房内设消防贮水池供吸水，消防水池大小不小于18m,然后供给消防管网。泵房内设两台消防水泵(一用一备)。由于是临时消火栓系统,故室内消火栓系统按一股充实水柱到达任何部位、保护半径不超过25米考虑布置,楼内竖管采用DN70，竖管上每层设室内消火栓,并预留甩口,以供施工用水。竖管可以设在楼梯间,随着结构施工的进度逐层加高。室内消火栓设计采用19mm喷嘴,Ф65栓口,25m长麻质水龙带，每处消火栓箱处设置手提式磷酸铵盐干粉灭火器（MF/ABC3）两具。4.现场临时消防管网敷设本设计施工现场的室外临时消防管网环状布置敷设,楼内消火栓管均成枝状。楼内消防给水引入管按在施工程的预留洞位置引入,避免破坏结构,在工程开工后,报监理工程师批准。5.生活/生产给水系统生活用水及生产用水采用市政管网提供用水，平时管道供生活/生产用,火灾时停产,全部管道供消防;且整个系统的管道按消防的水量、水压设计。生活/生产给水管根据需要由现场消防主管预留甩口,分别供给卫生间、生产等用水。施工现场各预留用水点的支管均不单设阀门井,只在入户后的立管上设阀门控制。6.管材设计本方案室外给水管、室内消防及生产用水均采用焊接钢管,办公室、食堂给水管采用镀锌钢管;排水系统采用明沟自然排水进入市政排水系统。四、施工现场临时用水设计方案1.水量确定①施工用水量按施工最高峰期间日最大用水量考虑。按照本工程施工网络计划，本工程在主体施工至顶层和砌体开始施工（两分部工程同时施工）时所需水量最大。Q1：施工最高峰期日最大用水量。Q1=K1ΣM1×N1×K2/8×3600式中：K1：未预计的施工用水量系数，取1.15K2：用水不均衡系数，取1.5M1：日工程量砌砖100m3浇混凝土100m3（商品混凝土只有养护用水，虽数量较多，但总用水量比自拌砼少，以定额中自拌砼计算）。N1：施工用水定额砌砖：200L/M3混凝土：300L/M3。故：Q1=1.15×（200×100+300×100）×1.5/(8×3600)=2.99L/S②施工机械用水量Q2，因无特殊用水机械，故从略不计。③施工现场生活用水量Q3,按高峰500人计算，N3取40，K4取1.5，t取1:Q3=(P1*N3*K4)/(t*8*3600)=500*40*1.5/1*8*3600=1.04L/S④生活区用水量现场500人,查表N2取200,K3=2Q4=(P2*N2*K3/(24*3600)=500×200×2/24×3600=2.31L/s⑤室外消防用水量Q5同时发生火灾1次用水量按10L/S。总用水量Q:按照Q1+Q2+Q3+Q4=2.99+1.04+2.31=6.34L/S<10L/S固取总用水量为10L/S则Q=Q5*1.1=10*1.1=11L/S2.消防给水主管管径的确定:本工程消防用水量为10L/S。d=(4Q/π*υ*1000)取υ=2.5M/S,当Q=11L/Sd=(4*11/3.14*2.5*1000)=(0.006)=0.08m室外消防管取管径DN100可以满足消防需要。取υ=2.5M/S,当Q=10L/Sd=(4*10/3.14*2.5*1000)=(0.005)=0.07m楼内的立管管径采用DN70可以满足消防需要。3.室内水泵扬程计算如下:根据室内消防加压泵流量10L/S,建筑物高度按26.8米考虑,扬程计算如下:H=H1+H2+H3H1=100H2=H1x10%=2.7H3=13H=100+2.7+13=115.7m室内生产加压泵流量2.99L/S,建筑物高度按26.8米考虑,扬程计算如下:H=H1+H2+H3H1=100H2=H1x10%=2.7H3=2H=100+2.7+2=104.7m4.水泵选型根据以上计算,室内消防施工用水加压泵的流量10L/S,扬程115.7米,...
