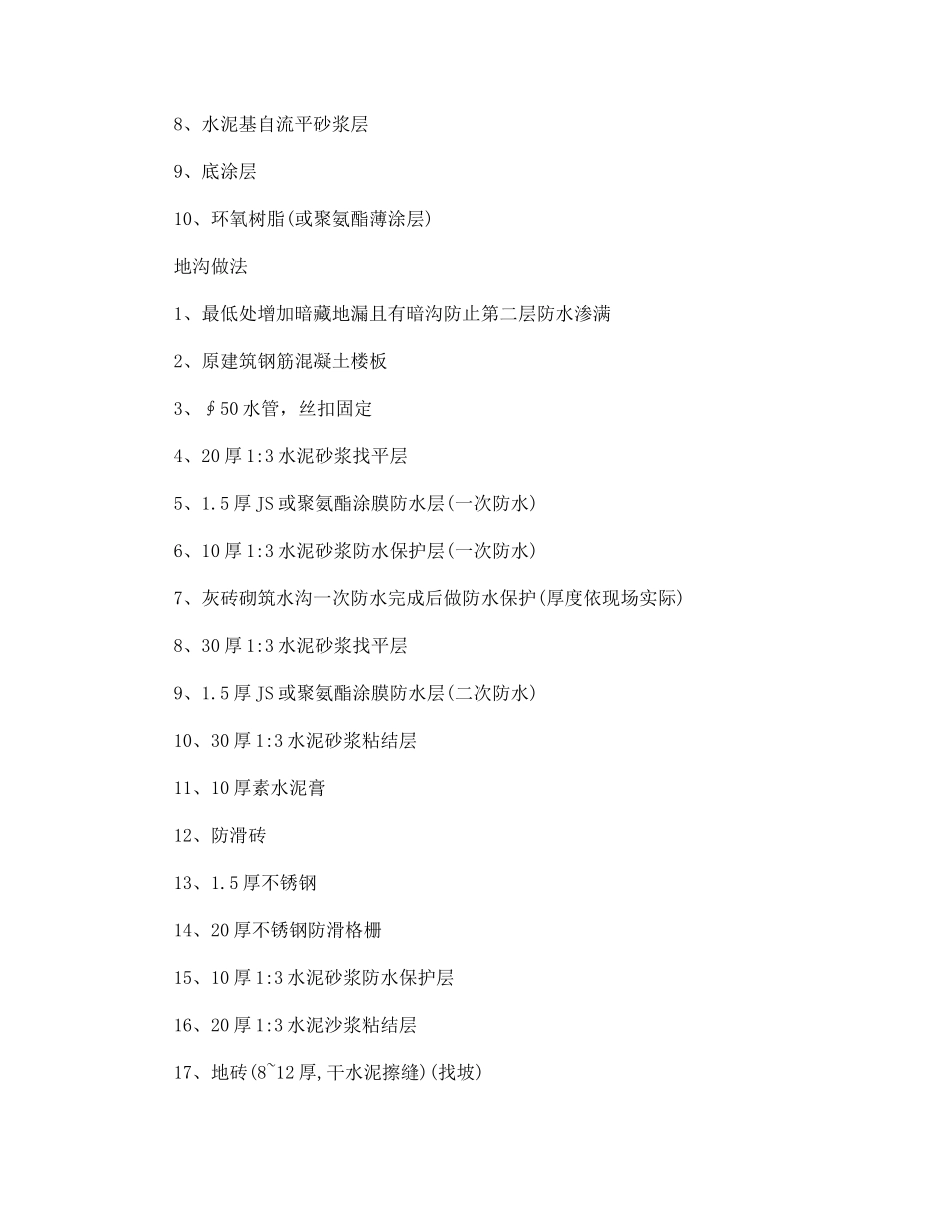

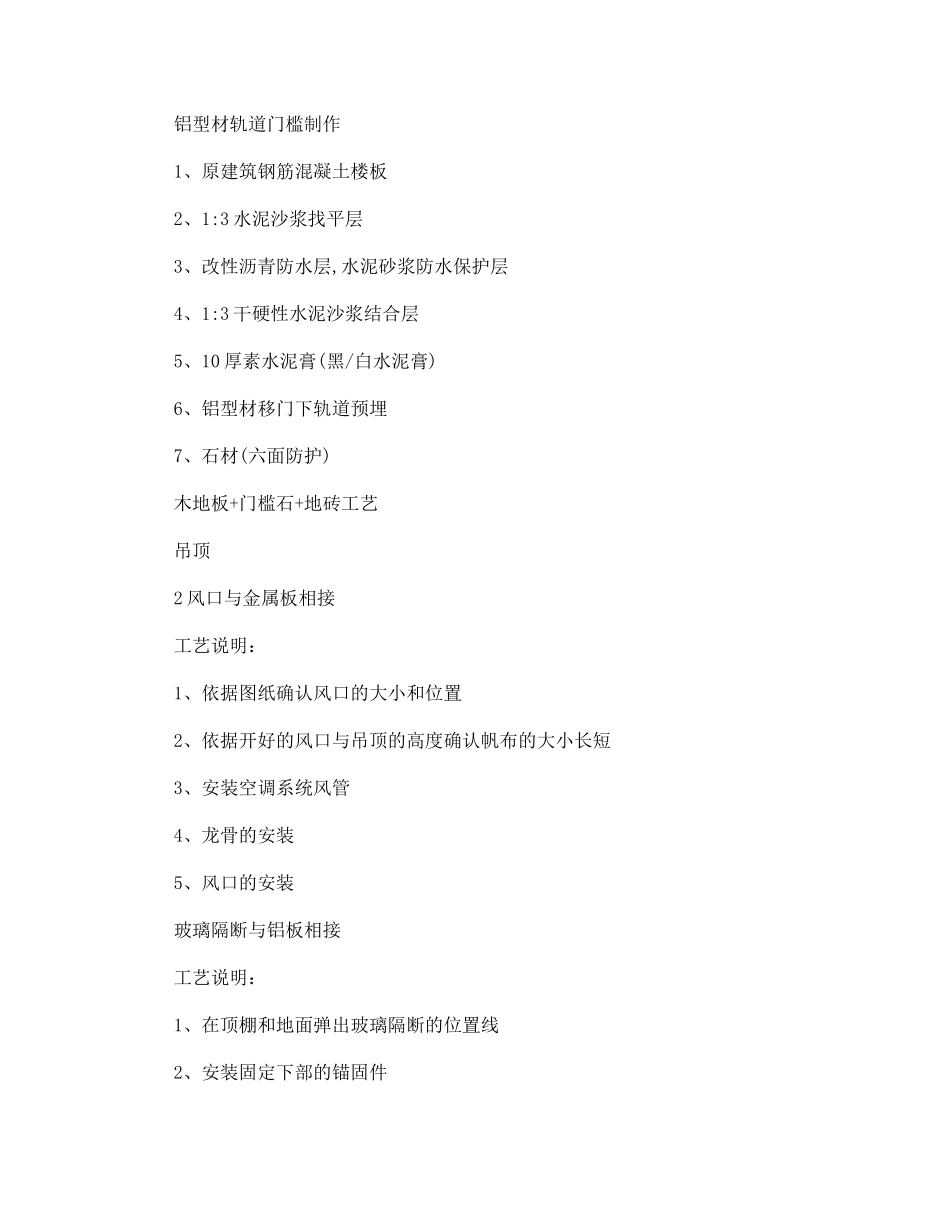

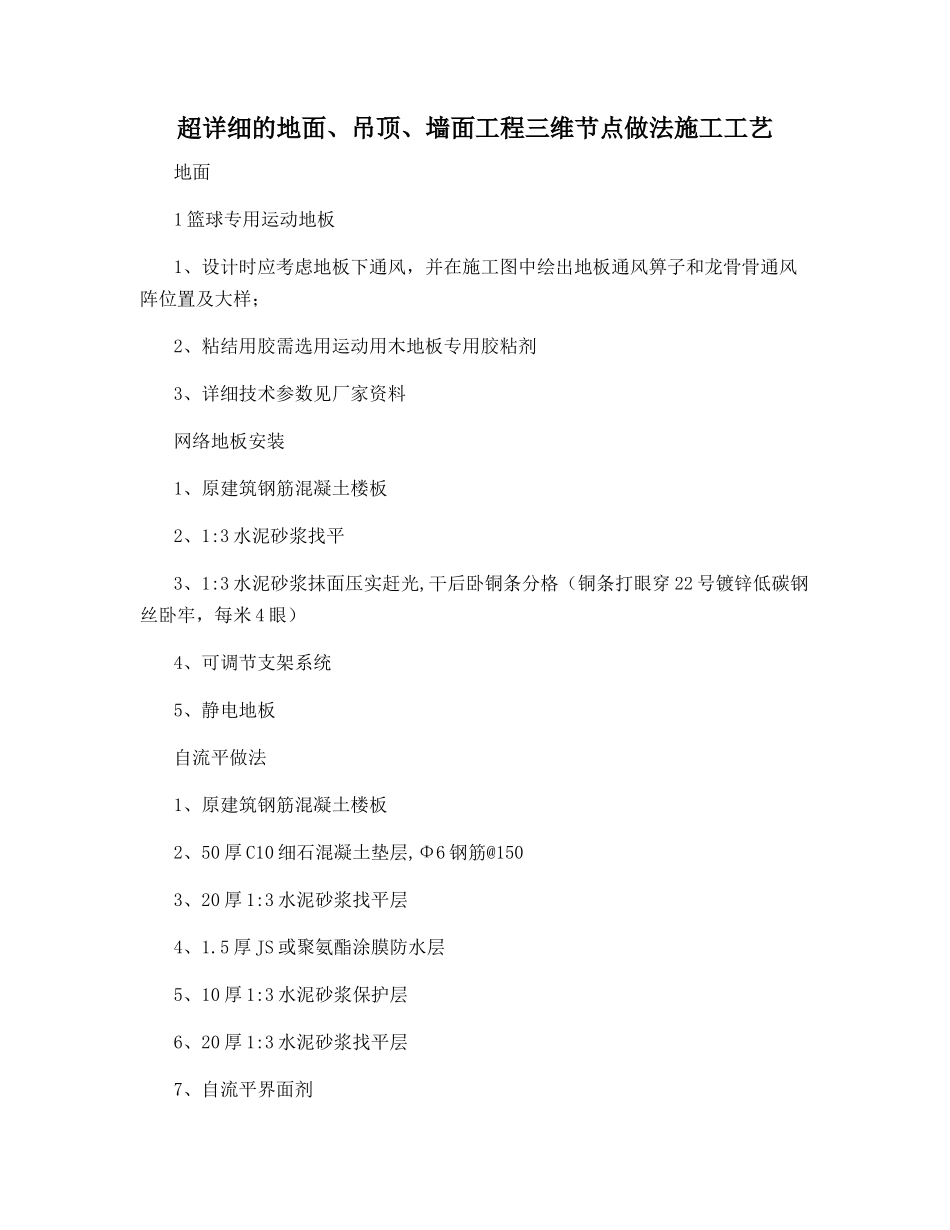

超详细的地面、吊顶、墙面工程三维节点做法施工工艺地面1 篮球专用运动地板1、设计时应考虑地板下通风,并在施工图中绘出地板通风箅子和龙骨骨通风阵位置及大样;2、粘结用胶需选用运动用木地板专用胶粘剂3、详细技术参数见厂家资料网络地板安装1、原建筑钢筋混凝土楼板2、1:3 水泥砂浆找平3、1:3 水泥砂浆抹面压实赶光,干后卧铜条分格(铜条打眼穿 22 号镀锌低碳钢丝卧牢,每米 4 眼)4、可调节支架系统5、静电地板自流平做法1、原建筑钢筋混凝土楼板2、50 厚 C10 细石混凝土垫层,Φ6 钢筋@1503、20 厚 1:3 水泥砂浆找平层4、1.5 厚 JS 或聚氨酯涂膜防水层5、10 厚 1:3 水泥砂浆保护层6、20 厚 1:3 水泥砂浆找平层7、自流平界面剂8、水泥基自流平砂浆层9、底涂层10、环氧树脂(或聚氨酯薄涂层)地沟做法1、最低处增加暗藏地漏且有暗沟防止第二层防水渗满2、原建筑钢筋混凝土楼板3、∮50 水管,丝扣固定4、20 厚 1:3 水泥砂浆找平层5、1.5 厚 JS 或聚氨酯涂膜防水层(一次防水)6、10 厚 1:3 水泥砂浆防水保护层(一次防水)7、灰砖砌筑水沟一次防水完成后做防水保护(厚度依现场实际)8、30 厚 1:3 水泥砂浆找平层9、1.5 厚 JS 或聚氨酯涂膜防水层(二次防水)10、30 厚 1:3 水泥砂浆粘结层11、10 厚素水泥膏12、防滑砖13、1.5 厚不锈钢14、20 厚不锈钢防滑格栅15、10 厚 1:3 水泥砂浆防水保护层16、20 厚 1:3 水泥沙浆粘结层17、地砖(8~12 厚,干水泥擦缝)(找坡)铝型材轨道门槛制作1、原建筑钢筋混凝土楼板2、1:3 水泥沙浆找平层3、改性沥青防水层,水泥砂浆防水保护层4、1:3 干硬性水泥沙浆结合层5、10 厚素水泥膏(黑/白水泥膏)6、铝型材移门下轨道预埋7、石材(六面防护)木地板+门槛石+地砖工艺吊顶2 风口与金属板相接工艺说明:1、依据图纸确认风口的大小和位置2、依据开好的风口与吊顶的高度确认帆布的大小长短3、安装空调系统风管4、龙骨的安装5、风口的安装玻璃隔断与铝板相接工艺说明:1、在顶棚和地面弹出玻璃隔断的位置线2、安装固定下部的锚固件3、再完成隔断上部的安装4、中间填满橡皮垫或填充剂5、最后用密封胶密封窗帘盒与玻璃幕墙相接工艺说明:1、龙骨吊件与钢架转换层焊接固定,连接处满焊,刷防锈漆三遍2、50 主龙间距 900mm,50 副龙间距 300mm,副龙横称间距 600mm3、18mm 细木工板刷防火涂料三度,与吸顶吊件采纳 35mm 自攻螺丝固定4、9.5mm 厚纸面石膏板,用自攻螺丝...
