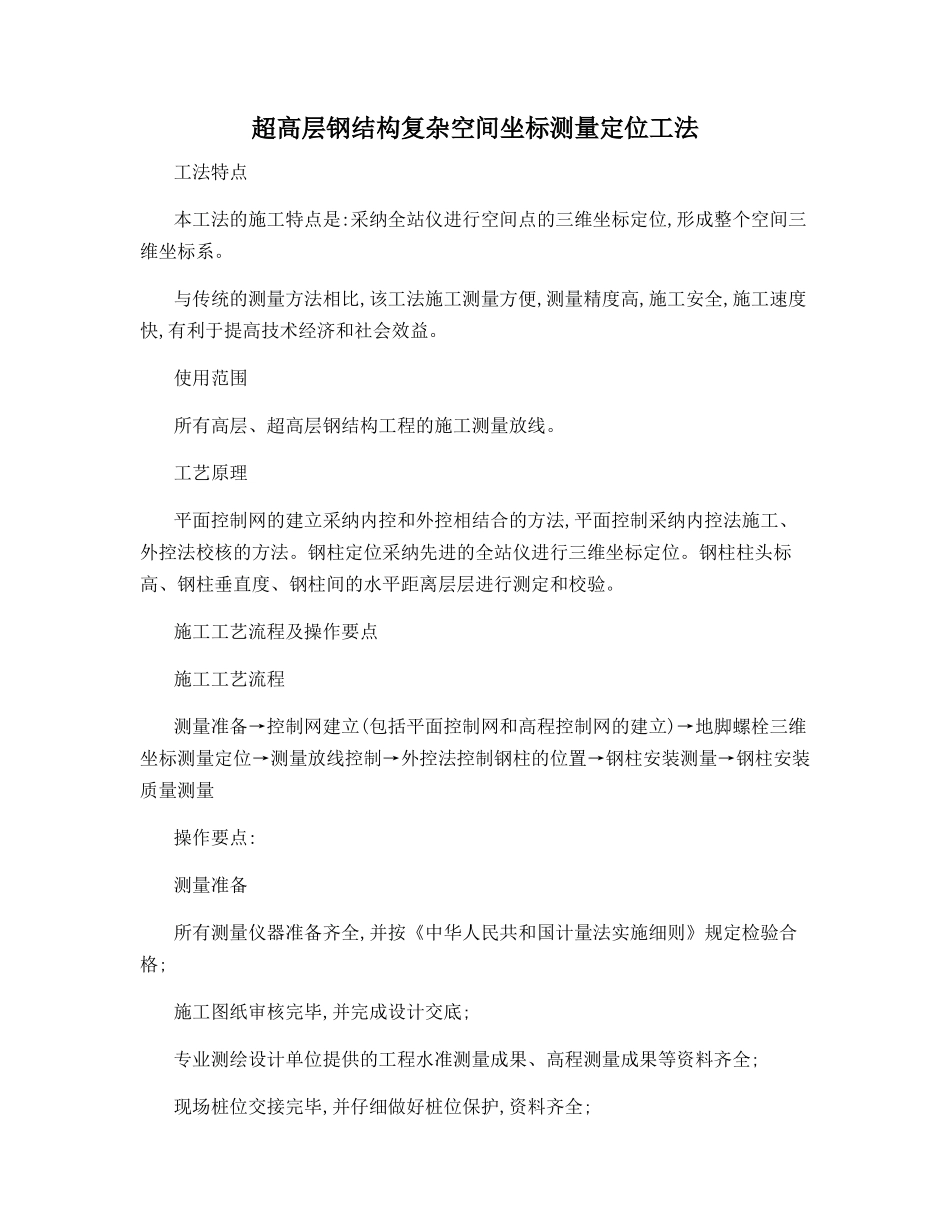

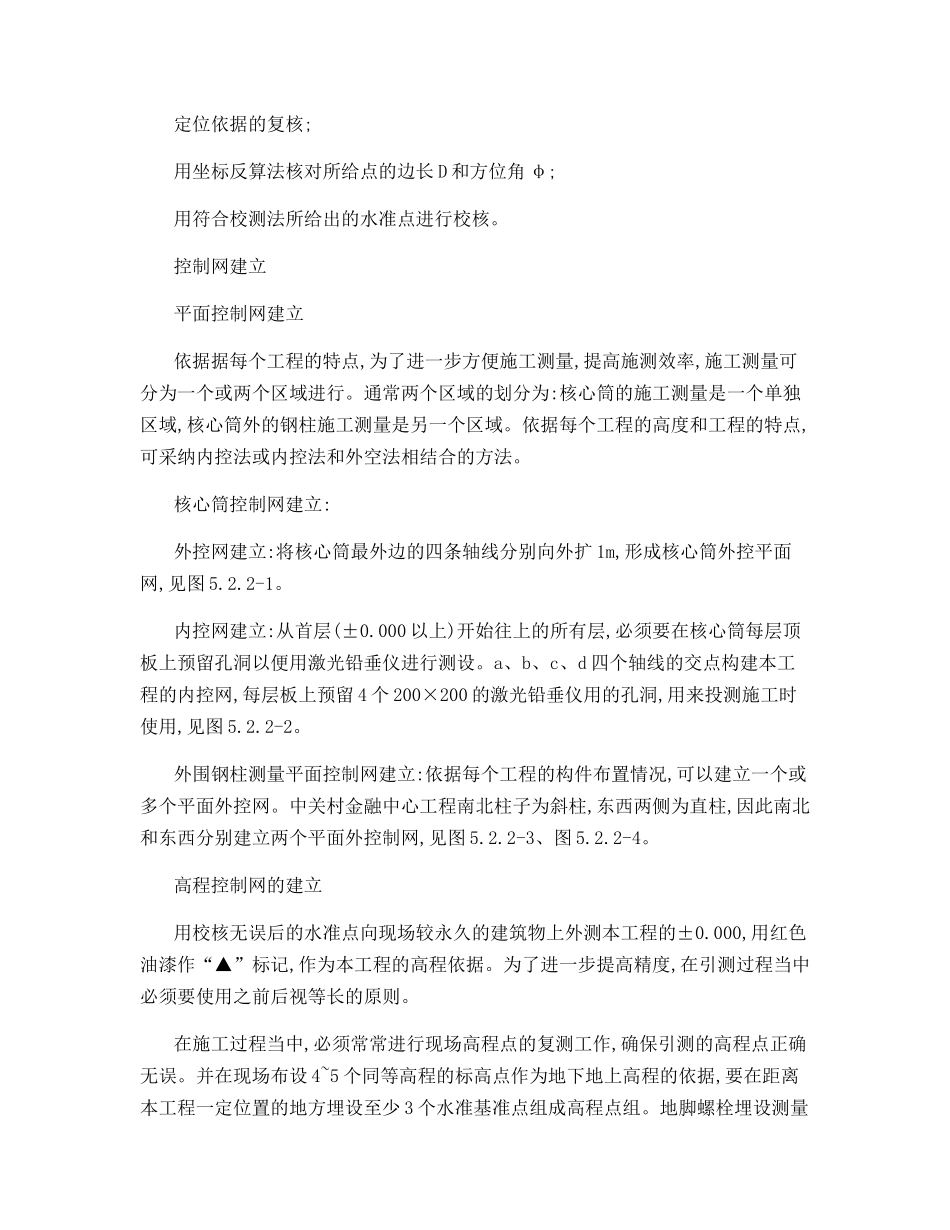

超高层钢结构复杂空间坐标测量定位工法工法特点本工法的施工特点是:采纳全站仪进行空间点的三维坐标定位,形成整个空间三维坐标系。与传统的测量方法相比,该工法施工测量方便,测量精度高,施工安全,施工速度快,有利于提高技术经济和社会效益。使用范围所有高层、超高层钢结构工程的施工测量放线。工艺原理平面控制网的建立采纳内控和外控相结合的方法,平面控制采纳内控法施工、外控法校核的方法。钢柱定位采纳先进的全站仪进行三维坐标定位。钢柱柱头标高、钢柱垂直度、钢柱间的水平距离层层进行测定和校验。施工工艺流程及操作要点施工工艺流程测量准备→控制网建立(包括平面控制网和高程控制网的建立)→地脚螺栓三维坐标测量定位→测量放线控制→外控法控制钢柱的位置→钢柱安装测量→钢柱安装质量测量操作要点:测量准备所有测量仪器准备齐全,并按《中华人民共和国计量法实施细则》规定检验合格;施工图纸审核完毕,并完成设计交底;专业测绘设计单位提供的工程水准测量成果、高程测量成果等资料齐全;现场桩位交接完毕,并仔细做好桩位保护,资料齐全;定位依据的复核;用坐标反算法核对所给点的边长 D 和方位角 φ;用符合校测法所给出的水准点进行校核。控制网建立平面控制网建立依据据每个工程的特点,为了进一步方便施工测量,提高施测效率,施工测量可分为一个或两个区域进行。通常两个区域的划分为:核心筒的施工测量是一个单独区域,核心筒外的钢柱施工测量是另一个区域。依据每个工程的高度和工程的特点,可采纳内控法或内控法和外空法相结合的方法。核心筒控制网建立:外控网建立:将核心筒最外边的四条轴线分别向外扩 1m,形成核心筒外控平面网,见图 5.2.2-1。内控网建立:从首层(±0.000 以上)开始往上的所有层,必须要在核心筒每层顶板上预留孔洞以便用激光铅垂仪进行测设。a、b、c、d 四个轴线的交点构建本工程的内控网,每层板上预留 4 个 200×200 的激光铅垂仪用的孔洞,用来投测施工时使用,见图 5.2.2-2。外围钢柱测量平面控制网建立:依据每个工程的构件布置情况,可以建立一个或多个平面外控网。中关村金融中心工程南北柱子为斜柱,东西两侧为直柱,因此南北和东西分别建立两个平面外控制网,见图 5.2.2-3、图 5.2.2-4。高程控制网的建立用校核无误后的水准点向现场较永久的建筑物上外测本工程的±0.000,用红色油漆作“▲”标记,作为本工程的高程依据。为了进一步提高精度,在引测过程当中必须要使用之前后视等长的原则。在施工过程当中,必须...
