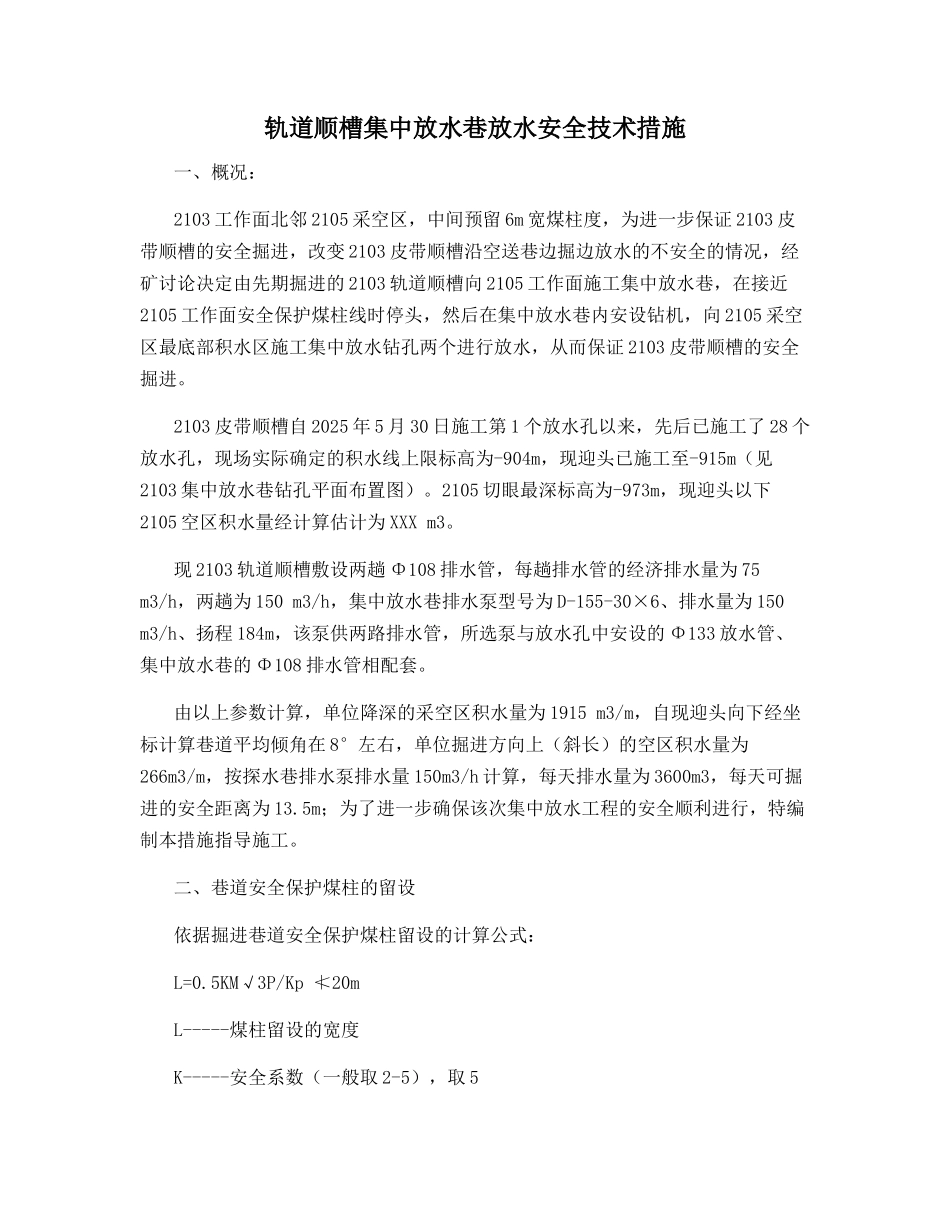

轨道顺槽集中放水巷放水安全技术措施_第1页
1/5

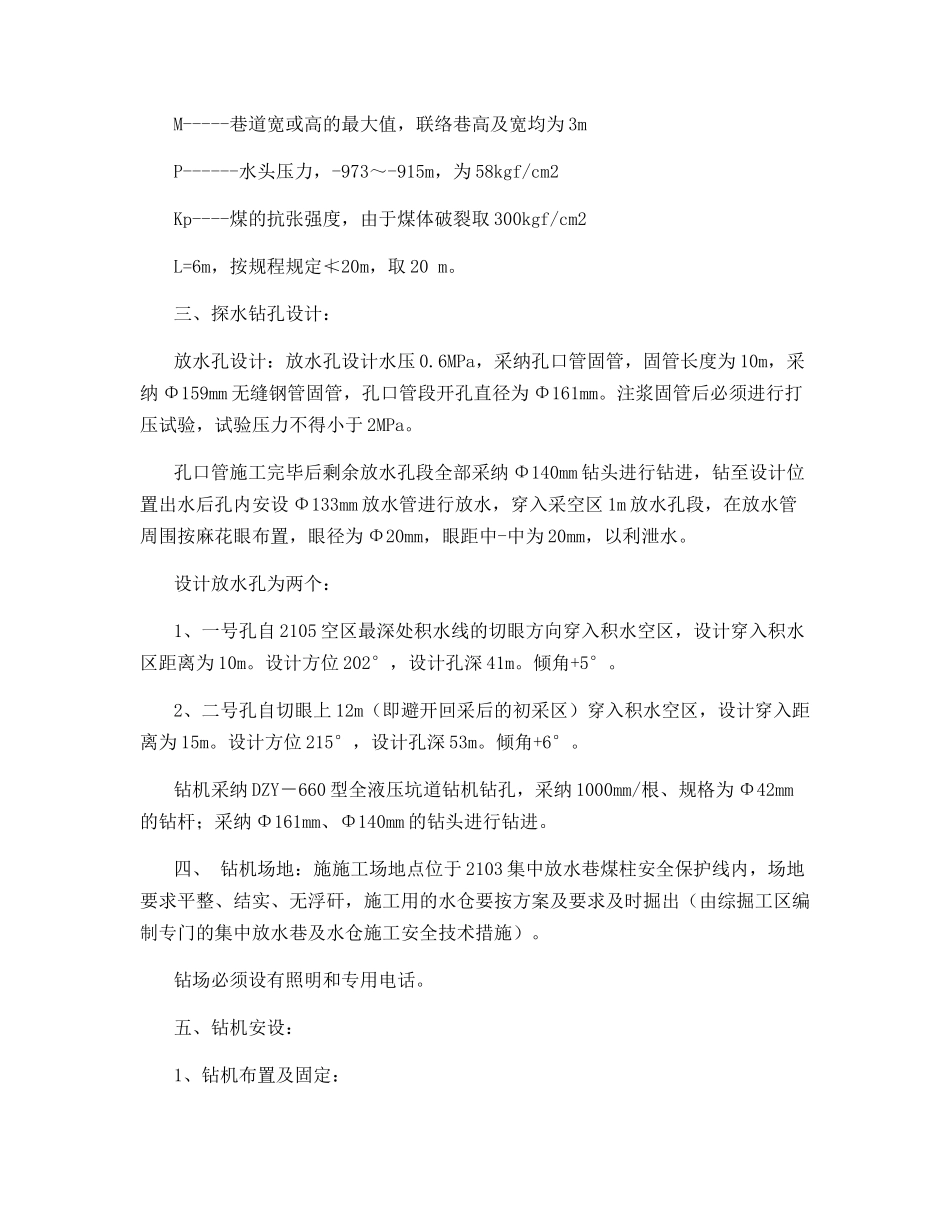

轨道顺槽集中放水巷放水安全技术措施_第2页
2/5

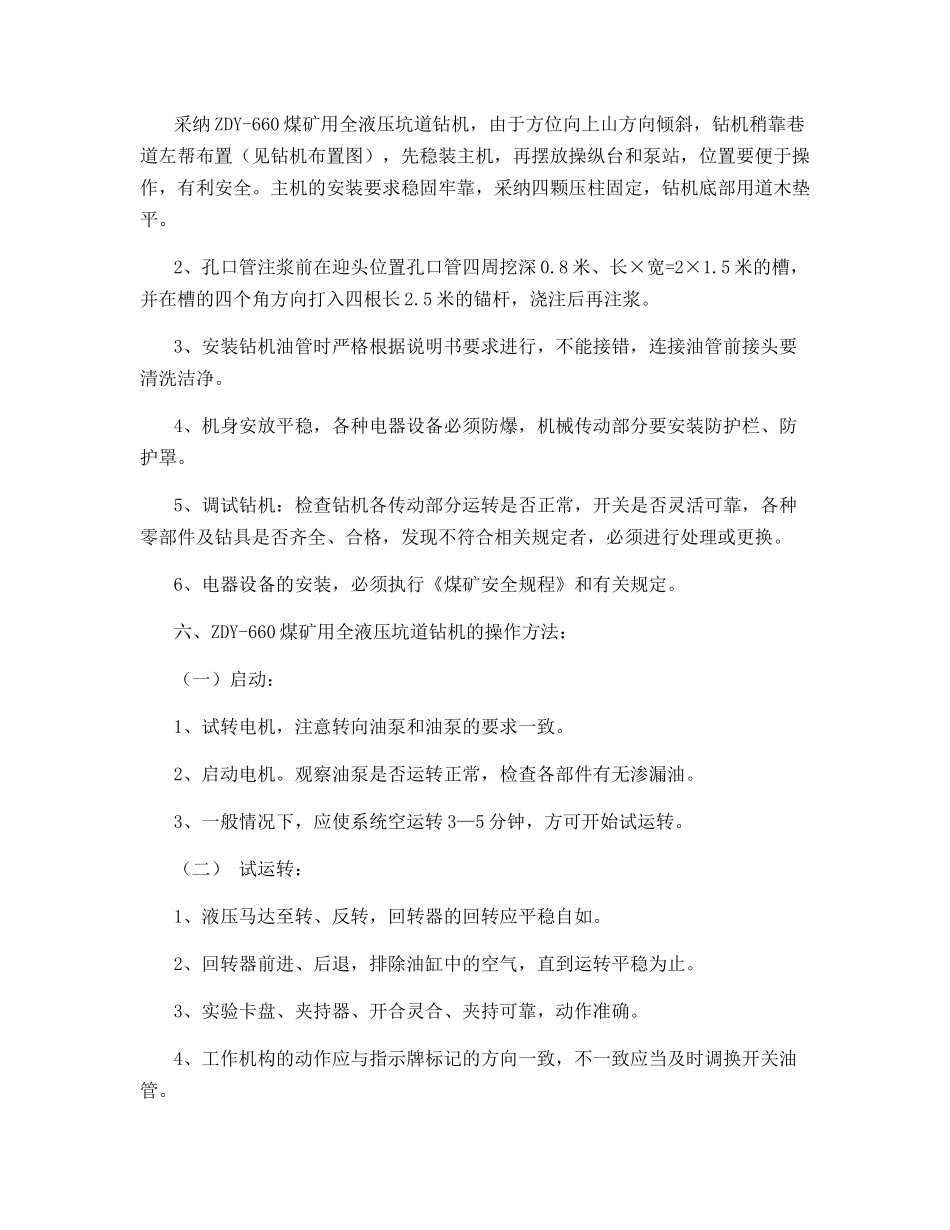

轨道顺槽集中放水巷放水安全技术措施_第3页
3/5
轨道顺槽集中放水巷放水安全技术措施一、概况:2103 工作面北邻 2105 采空区,中间预留 6m 宽煤柱度,为进一步保证 2103 皮带顺槽的安全掘进,改变 2103 皮带顺槽沿空送巷边掘边放水的不安全的情况,经矿讨论决定由先期掘进的 2103 轨道顺槽向 2105 工作面施工集中放水巷,在接近2105 工作面安全保护煤柱线时停头,然后在集中放水巷内安设钻机,向 2105 采空区最底部积水区施工集中放水钻孔两个进行放水,从而保证 2103 皮带顺槽的安全掘进。2103 皮带顺槽自 2025 年 5 月 30 日施工第 1 个放水孔以来,先后已施工了 28 个放水孔,现场实际确定的积水线上限标高为-904m,现迎头已施工至-915m(见2103 集中放水巷钻孔平面布置图)。2105 切眼最深标高为-973m,现迎头以下2105 空区积水量经计算估计为 XXX m3。现 2103 轨道顺槽敷设两趟 Φ108 排水管,每趟排水管的经济排水量为 75 m3/h,两趟为 150 m3/h,集中放水巷排水泵型号为 D-155-30×6、排水量为 150 m3/h、扬程 184m,该泵供两路排水管,所选泵与放水孔中安设的 Φ133 放水管、集中放水巷的 Φ108 排水管相配套。由以上参数计算,单位降深的采空区积水量为 1915 m3/m,自现迎头向下经坐标计算巷道平均倾角在 8°左右,单位掘进方向上(斜长)的空区积水量为266m3/m,按探水巷排水泵排水量 150m3/h 计算,每天排水量为 3600m3,每天可掘进的安全距离为 13.5m;为了进一步确保该次集中放水工程的安全顺利进行,特编制本措施指导施工。二、巷道安全保护煤柱的留设依据掘进巷道安全保护煤柱留设的计算公式:L=0.5KM√3P/Kp ≮20mL-----煤柱留设的宽度K-----安全系数(一般取 2-5),取 5M-----巷道宽或高的最大值,联络巷高及宽均为 3mP------水头压力,-973~-915m,为 58kgf/cm2Kp----煤的抗张强度,由于煤体破裂取 300kgf/cm2L=6m,按规程规定≮20m,取 20 m。三、探水钻孔设计:放水孔设计:放水孔设计水压 0.6MPa,采纳孔口管固管,固管长度为 10m,采纳 Φ159mm 无缝钢管固管,孔口管段开孔直径为 Φ161mm。注浆固管后必须进行打压试验,试验压力不得小于 2MPa。孔口管施工完毕后剩余放水孔段全部采纳 Φ140mm 钻头进行钻进,钻至设计位置出水后孔内安设 Φ133mm 放水管进行放水,穿入采空区 1m 放水孔段,在放水管周围按麻花眼布置,眼径为 Φ20mm,眼距中-中为 20mm,以利泄水。设计放水孔为两个:1、...
