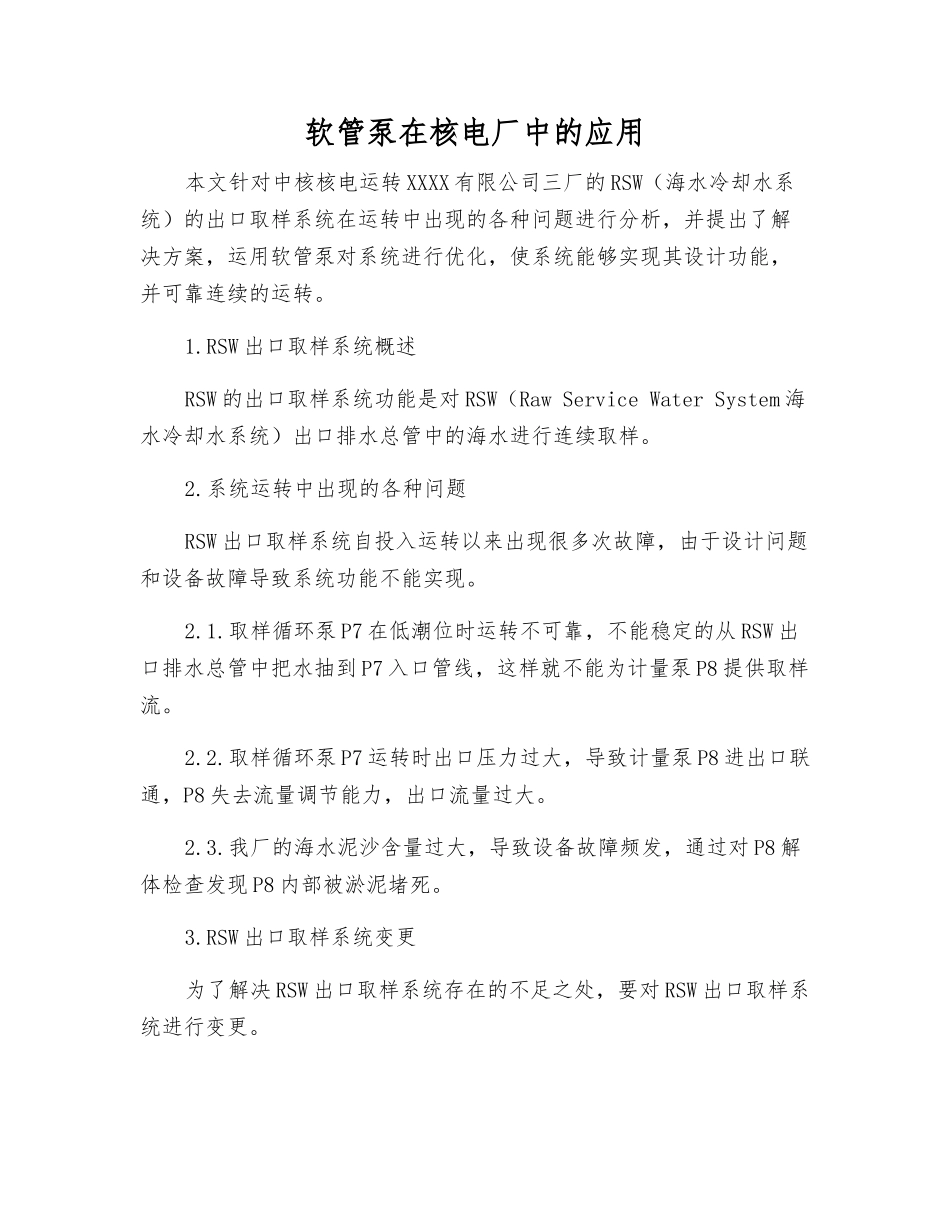

软管泵在核电厂中的应用_第1页
1/3

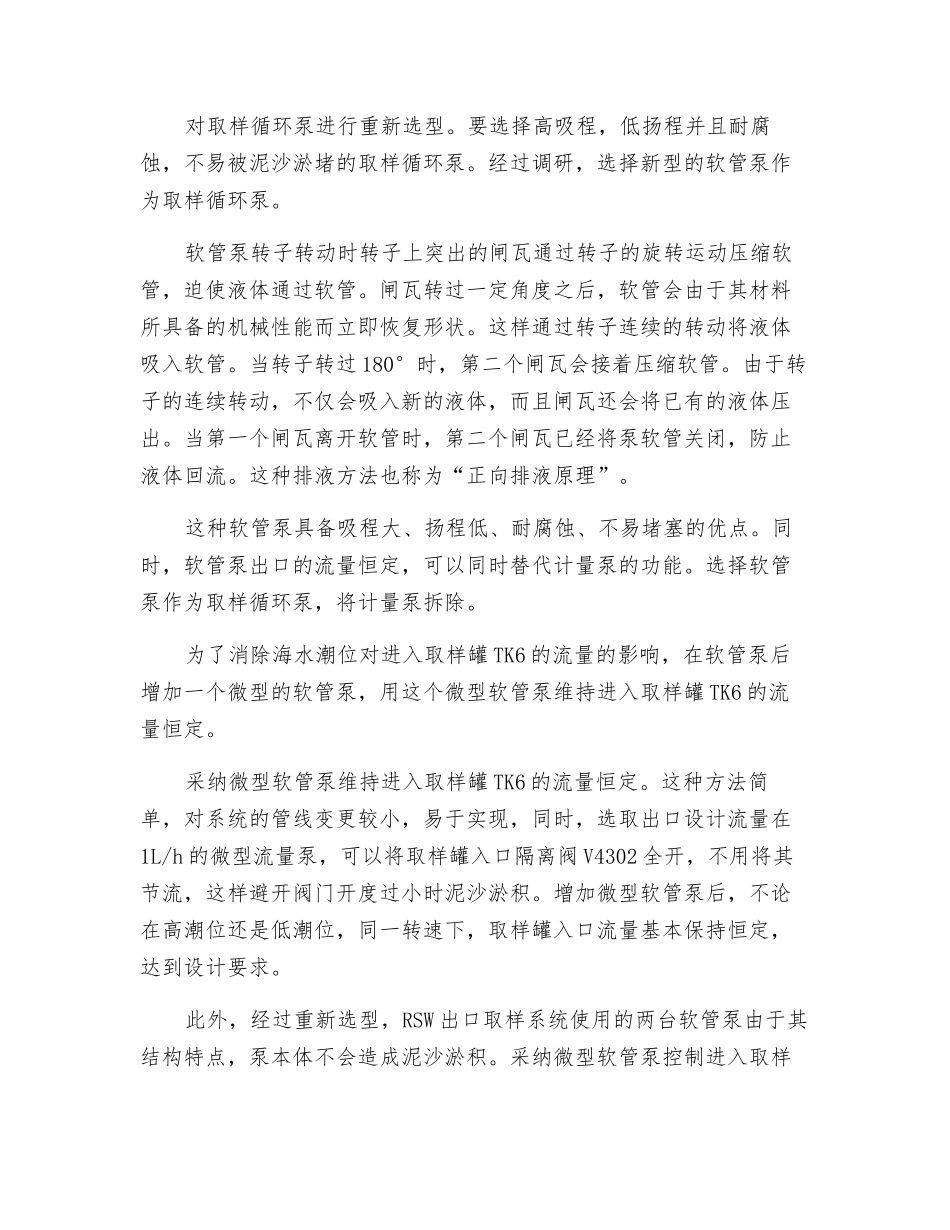

软管泵在核电厂中的应用_第2页
2/3

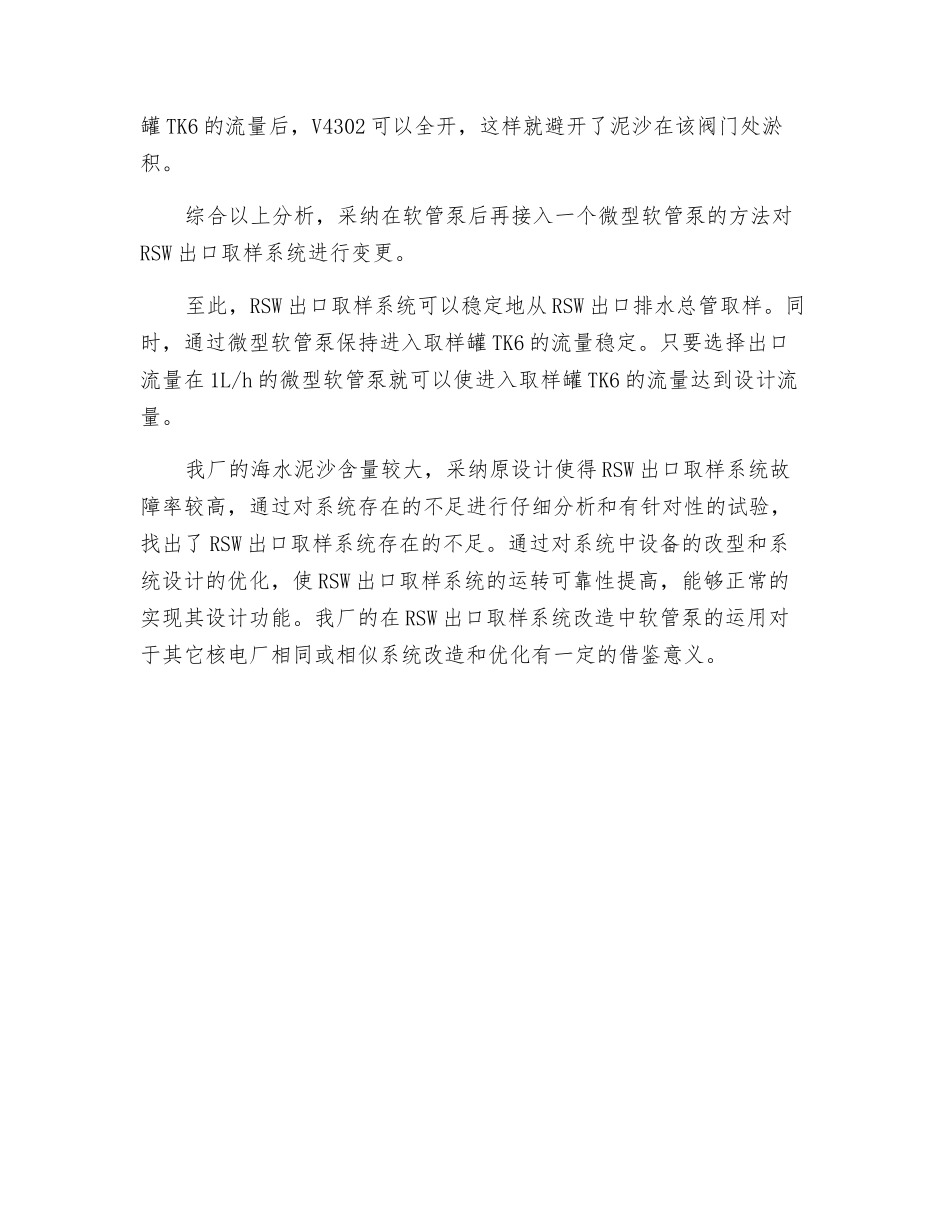

软管泵在核电厂中的应用_第3页
3/3
软管泵在核电厂中的应用本文针对中核核电运转 XXXX 有限公司三厂的 RSW(海水冷却水系统)的出口取样系统在运转中出现的各种问题进行分析,并提出了解决方案,运用软管泵对系统进行优化,使系统能够实现其设计功能,并可靠连续的运转。1.RSW 出口取样系统概述RSW 的出口取样系统功能是对 RSW(Raw Service Water System 海水冷却水系统)出口排水总管中的海水进行连续取样。2.系统运转中出现的各种问题RSW 出口取样系统自投入运转以来出现很多次故障,由于设计问题和设备故障导致系统功能不能实现。2.1.取样循环泵 P7 在低潮位时运转不可靠,不能稳定的从 RSW 出口排水总管中把水抽到 P7 入口管线,这样就不能为计量泵 P8 提供取样流。2.2.取样循环泵 P7 运转时出口压力过大,导致计量泵 P8 进出口联通,P8 失去流量调节能力,出口流量过大。2.3.我厂的海水泥沙含量过大,导致设备故障频发,通过对 P8 解体检查发现 P8 内部被淤泥堵死。3.RSW 出口取样系统变更为了解决 RSW 出口取样系统存在的不足之处,要对 RSW 出口取样系统进行变更。对取样循环泵进行重新选型。要选择高吸程,低扬程并且耐腐蚀,不易被泥沙淤堵的取样循环泵。经过调研,选择新型的软管泵作为取样循环泵。软管泵转子转动时转子上突出的闸瓦通过转子的旋转运动压缩软管,迫使液体通过软管。闸瓦转过一定角度之后,软管会由于其材料所具备的机械性能而立即恢复形状。这样通过转子连续的转动将液体吸入软管。当转子转过 180°时,第二个闸瓦会接着压缩软管。由于转子的连续转动,不仅会吸入新的液体,而且闸瓦还会将已有的液体压出。当第一个闸瓦离开软管时,第二个闸瓦已经将泵软管关闭,防止液体回流。这种排液方法也称为“正向排液原理”。这种软管泵具备吸程大、扬程低、耐腐蚀、不易堵塞的优点。同时,软管泵出口的流量恒定,可以同时替代计量泵的功能。选择软管泵作为取样循环泵,将计量泵拆除。为了消除海水潮位对进入取样罐 TK6 的流量的影响,在软管泵后增加一个微型的软管泵,用这个微型软管泵维持进入取样罐 TK6 的流量恒定。采纳微型软管泵维持进入取样罐 TK6 的流量恒定。这种方法简单,对系统的管线变更较小,易于实现,同时,选取出口设计流量在1L/h 的微型流量泵,可以将取样罐入口隔离阀 V4302 全开,不用将其节流,这样避开阀门开度过小时泥沙淤积。增加微型软管泵后,不论在高潮位还是低潮位,同一转速下,取样罐入...
