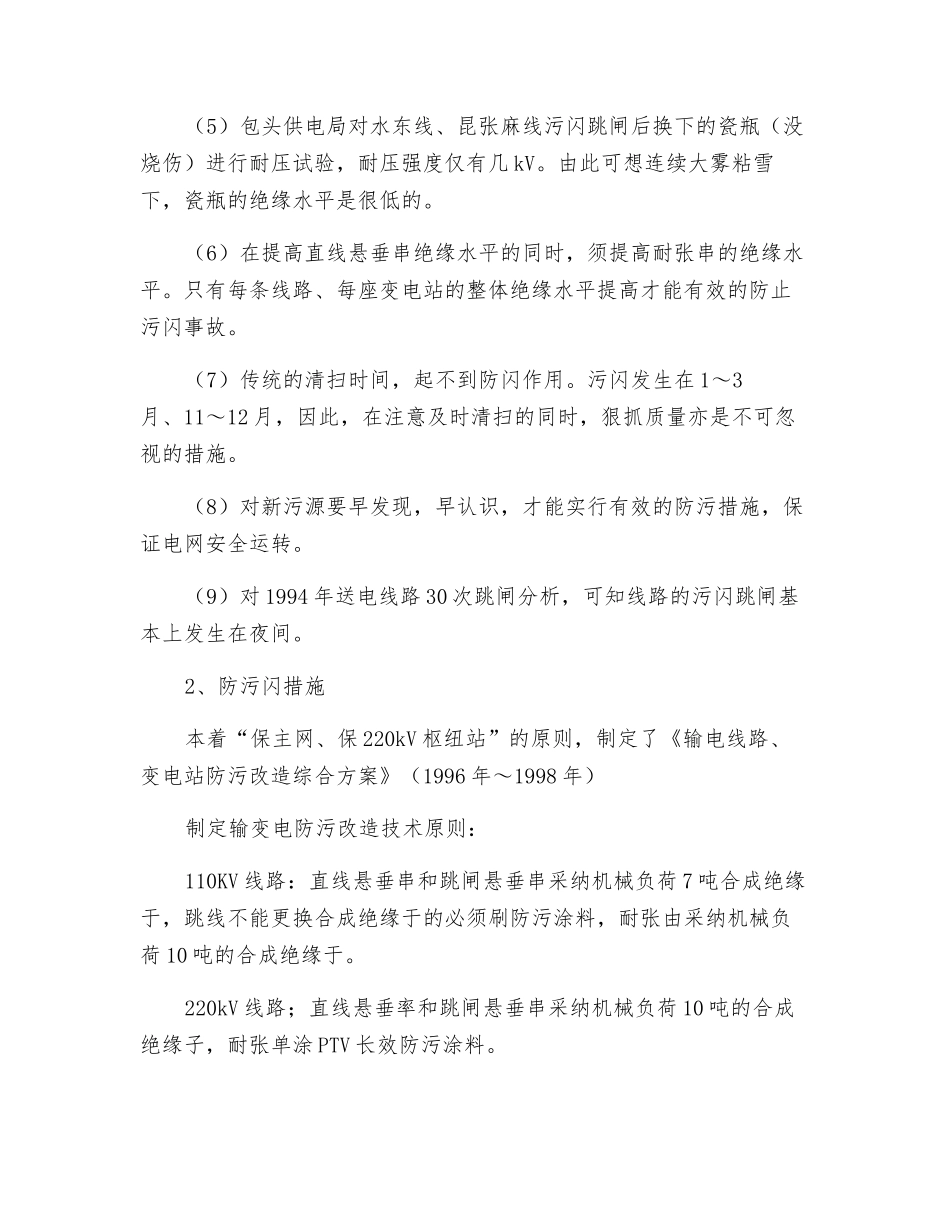

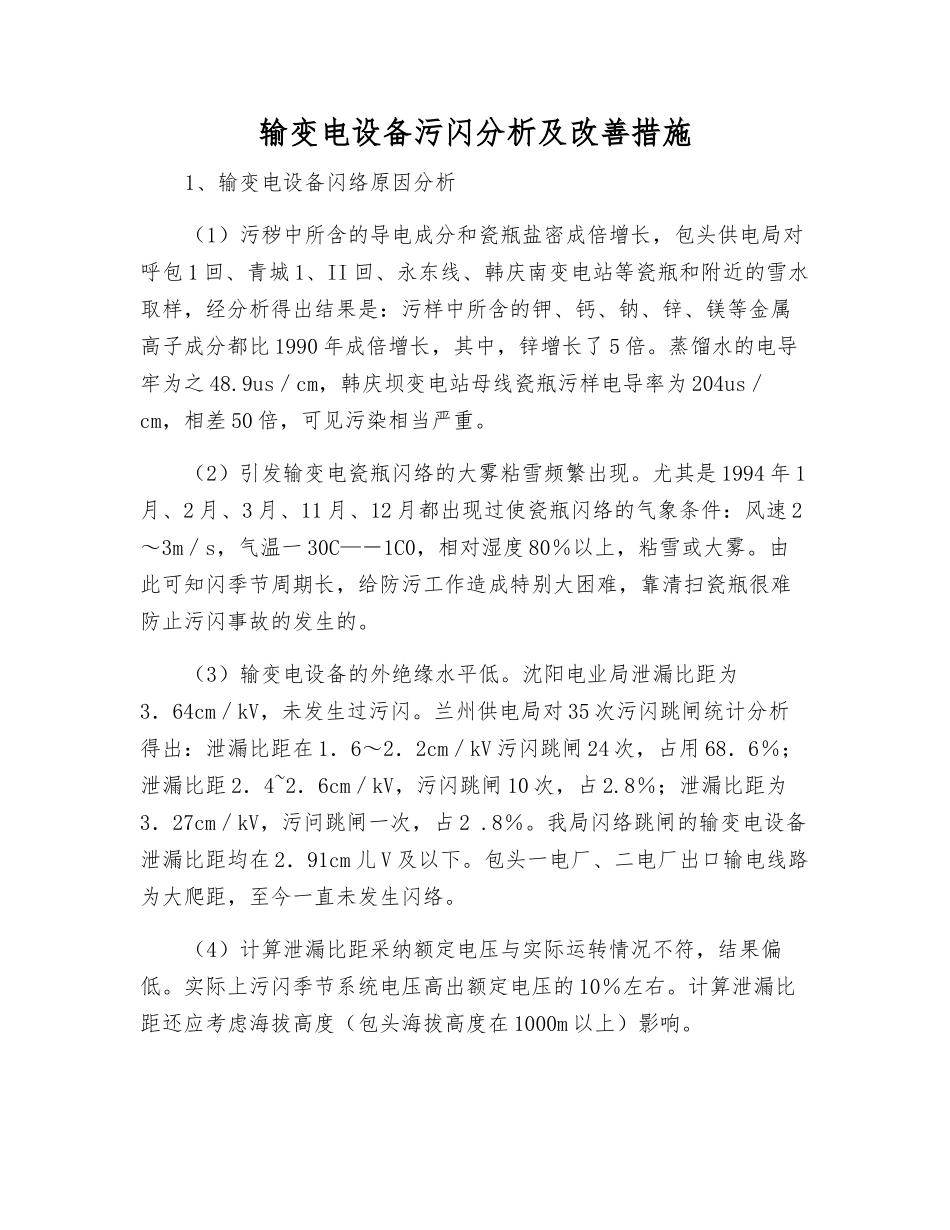

输变电设备污闪分析及改善措施1、输变电设备闪络原因分析（1）污秽中所含的导电成分和瓷瓶盐密成倍增长，包头供电局对呼包 1 回、青城 1、II 回、永东线、韩庆南变电站等瓷瓶和附近的雪水取样，经分析得出结果是：污样中所含的钾、钙、钠、锌、镁等金属高子成分都比 1990 年成倍增长，其中，锌增长了 5 倍。蒸馏水的电导牢为之 48.9us／cm，韩庆坝变电站母线瓷瓶污样电导率为 204us／cm，相差 50 倍，可见污染相当严重。（2）引发输变电瓷瓶闪络的大雾粘雪频繁出现。尤其是 1994 年 1月、2 月、3 月、11 月、12 月都出现过使瓷瓶闪络的气象条件：风速 2～3m／s，气温一 30C—－1C0，相对湿度 80％以上，粘雪或大雾。由此可知闪季节周期长，给防污工作造成特别大困难，靠清扫瓷瓶很难防止污闪事故的发生的。（3）输变电设备的外绝缘水平低。沈阳电业局泄漏比距为3．64cm／kV，未发生过污闪。兰州供电局对 35 次污闪跳闸统计分析得出：泄漏比距在 1．6～2．2cm／kV 污闪跳闸 24 次，占用 68．6％；泄漏比距 2．4~2．6cm／kV，污闪跳闸 10 次，占 2.8％；泄漏比距为3．27cm／kV，污问跳闸一次，占 2 .8％。我局闪络跳闸的输变电设备泄漏比距均在 2．91cm 儿 V 及以下。包头一电厂、二电厂出口输电线路为大爬距，至今一直未发生闪络。（4）计算泄漏比距采纳额定电压与实际运转情况不符，结果偏低。实际上污闪季节系统电压高出额定电压的 10％左右。计算泄漏比距还应考虑海拔高度（包头海拔高度在 1000m 以上）影响。（5）包头供电局对水东线、昆张麻线污闪跳闸后换下的瓷瓶（没烧伤）进行耐压试验，耐压强度仅有几 kV。由此可想连续大雾粘雪下，瓷瓶的绝缘水平是很低的。（6）在提高直线悬垂串绝缘水平的同时，须提高耐张串的绝缘水平。只有每条线路、每座变电站的整体绝缘水平提高才能有效的防止污闪事故。（7）传统的清扫时间，起不到防闪作用。污闪发生在 1～3月、11～12 月，因此，在注意及时清扫的同时，狠抓质量亦是不可忽视的措施。（8）对新污源要早发现，早认识，才能实行有效的防污措施，保证电网安全运转。（9）对 1994 年送电线路 30 次跳闸分析，可知线路的污闪跳闸基本上发生在夜间。2、防污闪措施本着“保主网、保 220kV 枢纽站”的原则，制定了《输电线路、变电站防污改造综合方案》（1996 年～1998 年）制定输变电防污改造技术原则：110KV 线路：直线悬垂串和跳闸悬垂串采纳机...
