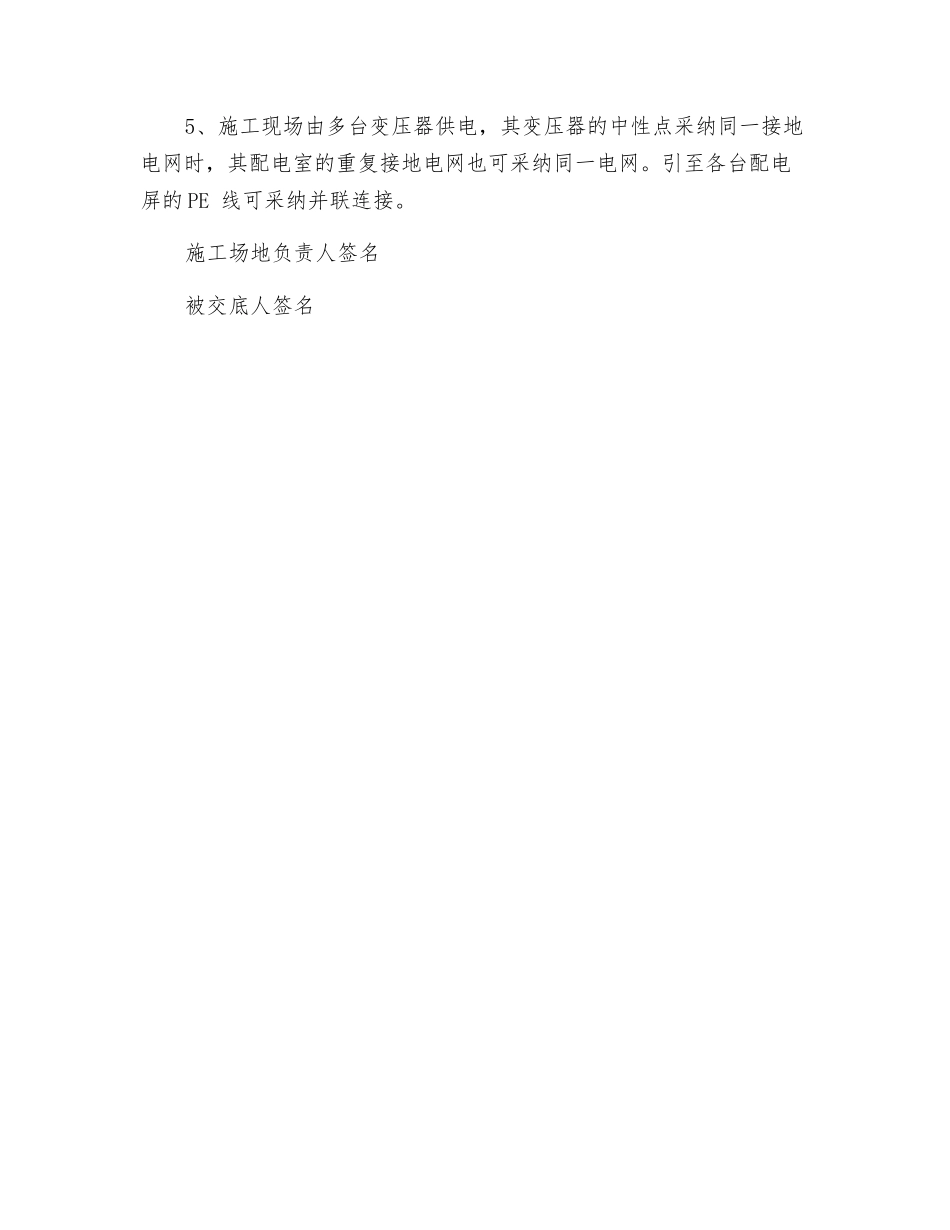

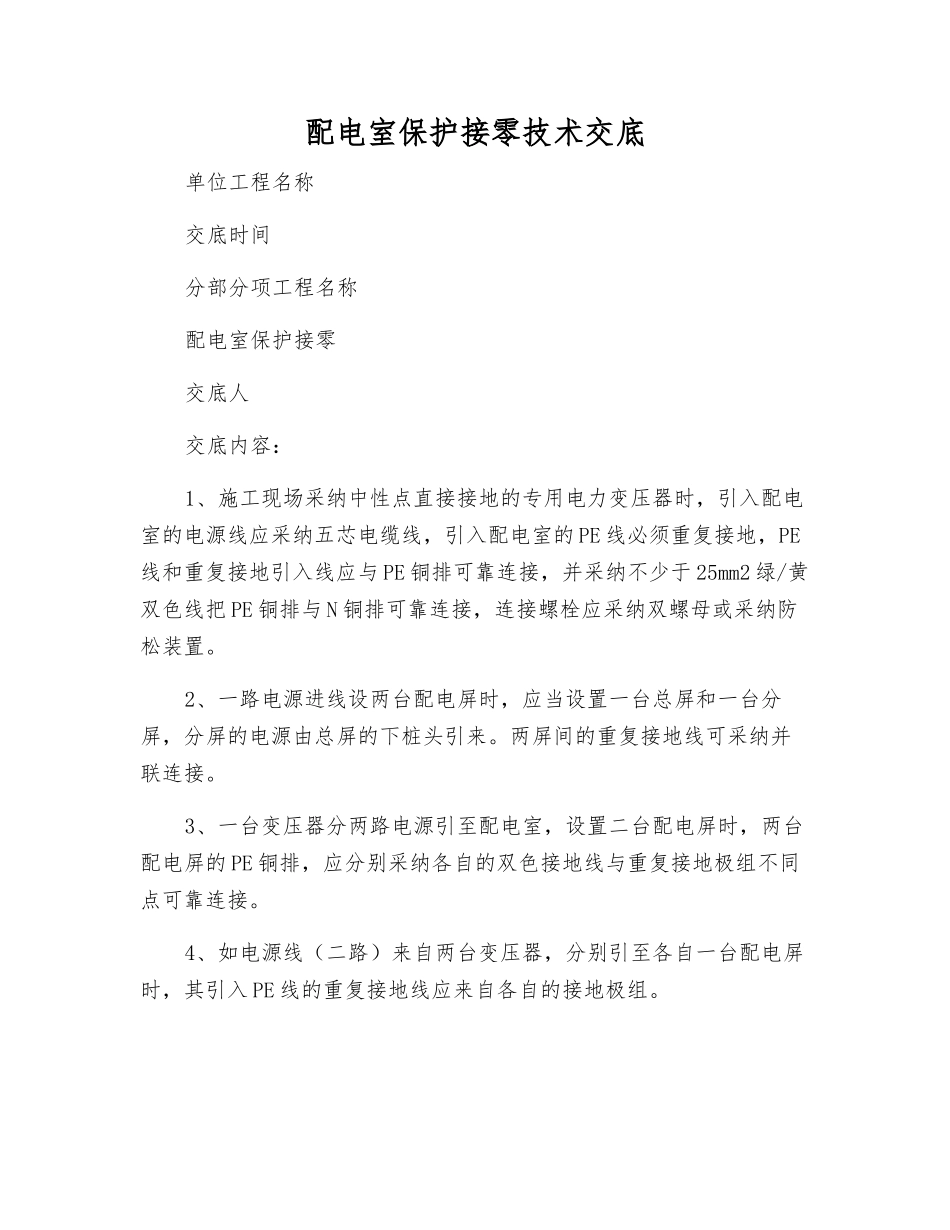

配电室保护接零技术交底单位工程名称交底时间分部分项工程名称配电室保护接零交底人交底内容：1、施工现场采纳中性点直接接地的专用电力变压器时，引入配电室的电源线应采纳五芯电缆线，引入配电室的 PE 线必须重复接地，PE线和重复接地引入线应与 PE 铜排可靠连接，并采纳不少于 25mm2 绿/黄双色线把 PE 铜排与 N 铜排可靠连接，连接螺栓应采纳双螺母或采纳防松装置。2、一路电源进线设两台配电屏时，应当设置一台总屏和一台分屏，分屏的电源由总屏的下桩头引来。两屏间的重复接地线可采纳并联连接。3、一台变压器分两路电源引至配电室，设置二台配电屏时，两台配电屏的 PE 铜排，应分别采纳各自的双色接地线与重复接地极组不同点可靠连接。4、如电源线（二路）来自两台变压器，分别引至各自一台配电屏时，其引入 PE 线的重复接地线应来自各自的接地极组。5、施工现场由多台变压器供电，其变压器的中性点采纳同一接地电网时，其配电室的重复接地电网也可采纳同一电网。引至各台配电屏的 PE 线可采纳并联连接。施工场地负责人签名被交底人签名
